Bedienungsanleitung für Akku-Tacker Bosch UniversalTacker 18V-14
Schnelle Anleitung für den Bosch UniversalTacker 18V-14. Erfahren Sie alles über die Inbetriebnahme, das Laden des Magazins, die Einstellung der Schlagkraft und die Verwendung von Zubehör.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Bosch UniversalTacker 18V-14 ist ein Akku-Tacker zum Heften von Stoffen, Leder, Pappe, Folien und Isoliermaterial auf weichen Untergründen wie Holz. Er ist nicht für Wand- oder Deckenverkleidungen geeignet. S. 8, 14
Wichtigste Schritte
- Magazin bestücken S. 9, 16
- Schlagkraft einstellen S. 10, 16
Erste Inbetriebnahme
- Akku einsetzen und Magazin mit passenden Klammern oder Nägeln bestücken. S. 9, 16
Probleme und Lösungen
Klammer klemmt
Akku entfernen, Magazin öffnen und verklemmte Klammer mit Zange entfernen.
S. 10, 16Wartung und Reset
- Nach Abschluss der Arbeiten Schlagkraft auf niedrigen Wert stellen, um Spannfeder zu entlasten. S. 10, 16
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Schlagzahl | 30 min⁻¹ | Schläge pro Minute | S. 8, 15 |
Wo es im PDF steht
- Sicherheitshinweise S. 6, 7, 8
- Technische Daten S. 8, 15
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung unterstützt Sie bei der sicheren und effizienten Nutzung Ihres Bosch UniversalTacker 18V-14. Das Gerät ist für das Heften von Stoffen, Leder, Pappe, Folien und Isoliermaterial auf weichen Untergründen wie Holz konzipiert. Bitte beachten Sie, dass das Gerät nicht für die Befestigung von Wand- oder Deckenverkleidungen geeignet ist.
Produktbeschreibung
Der Akku-Tacker verfügt über eine einstellbare Schlagkraft, eine Magazinfüllstandsanzeige und eine Akku-Ladezustandsanzeige. Die Tackernase ist beweglich und dient als Auslösesperre, um ein unbeabsichtigtes Auslösen zu verhindern.
Montage und Magazin bestücken
Verwenden Sie nur Original-Bosch-Zubehör, da die Präzisionsteile wie Magazin und Stößel auf Bosch-Klammern und -Nägel abgestimmt sind.
- Drehen Sie das Elektrowerkzeug um.
- Drücken Sie die Magazinentriegelung und ziehen Sie das Magazin nach hinten heraus.
- Legen Sie den Klammerstreifen (Type 53) oder Nagelstreifen (Type 48) ein.
- Schieben Sie das Magazin zurück, bis es einrastet.
Betrieb
Es gibt zwei Betriebsarten:
- Einzelauslösung: Tackernase fest auf das Werkstück drücken, dann den Auslöser betätigen.
- Kontaktauslösung: Auslöser gedrückt halten und die Tackernase nacheinander an den gewünschten Stellen fest auf das Werkstück drücken.
Schlagkraftvorwahl
Mit dem Stellrad für die Schlagkraftvorwahl können Sie die benötigte Kraft in Stufen einstellen. Testen Sie die Einstellung immer zuerst an einem Materialrest. Die erforderliche Schlagkraft hängt von der Länge der Klammern/Nägel und der Festigkeit des Materials ab.
Zubehör für Papier und Abstände
Mit dem mitgelieferten Papierhefter/Abstandshalter können Sie:
- Bis zu 80 Blätter Papier heften (nur mit Aussparung 1).
- Tackern mit gleichmäßigem Abstand zur Materialkante (1 cm bis 11 cm) in sechs Stufen.
Wartung und Reinigung
Entfernen Sie vor allen Arbeiten am Gerät (Wartung, Werkzeugwechsel) den Akku. Halten Sie das Gerät und die Lüftungsschlitze stets sauber.
Fehlerbehebung
Bei verklemmten Klammern: Akku entfernen, Magazin öffnen und die verklemmte Klammer vorsichtig mit einer Zange entfernen.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Klammer klemmt
Akku entfernen, Magazin öffnen und die verklemmte Klammer mit einer Zange entfernen.
Gerät überlastet
Akku-Ladezustandsanzeige blinkt rot. Gerät abkühlen lassen oder Belastung reduzieren.
Vor der Verwendung
- Akku vollständig laden
- Passende Klammern (Type 53) oder Nägel (Type 48) wählen
- Schlagkraft am Stellrad prüfen
- Sicherstellen, dass das Magazin korrekt eingerastet ist
Technische Daten in der Praxis
- Magazinkapazität
- Max. 140 Klammern oder Nägel
Abbildungen und Diagramme

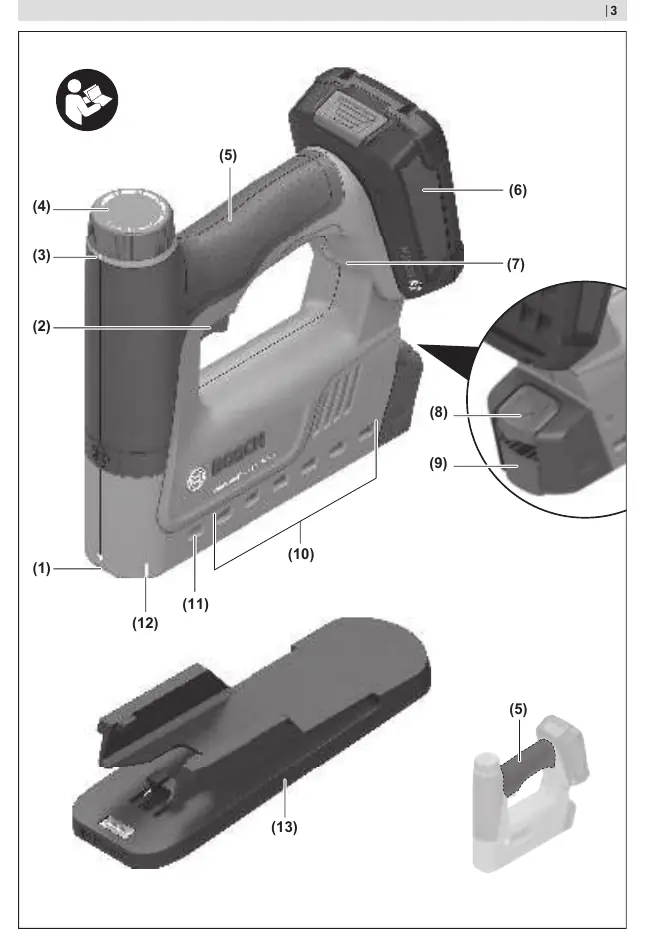

- Seite 3 zeigt die Komponentenübersicht (Tackernase, Auslöser, Stellrad, Magazin).

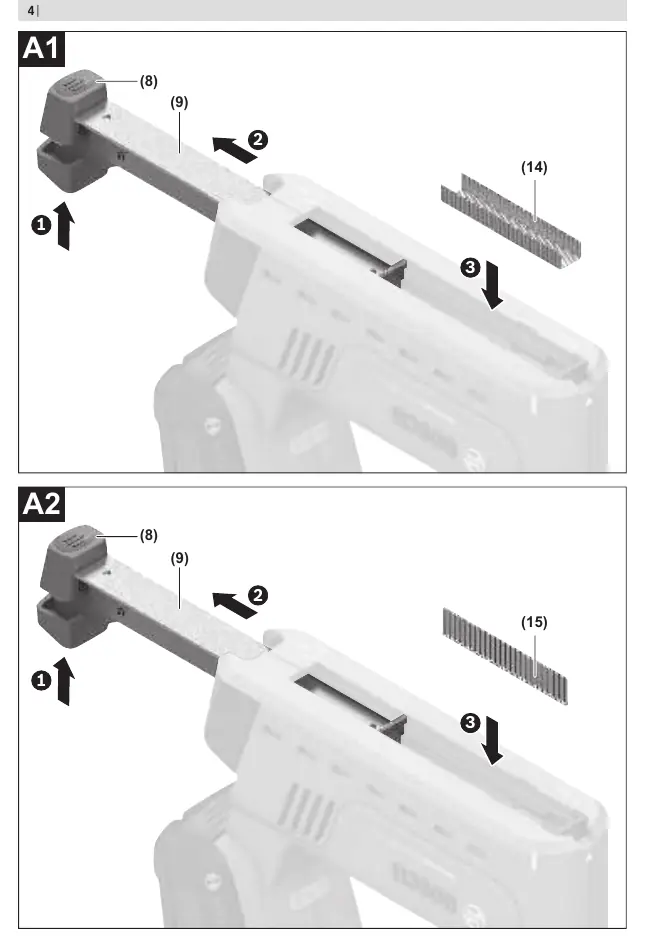

- Seite 4 zeigt das korrekte Einlegen von Klammern (A1) und Nägeln (A2).

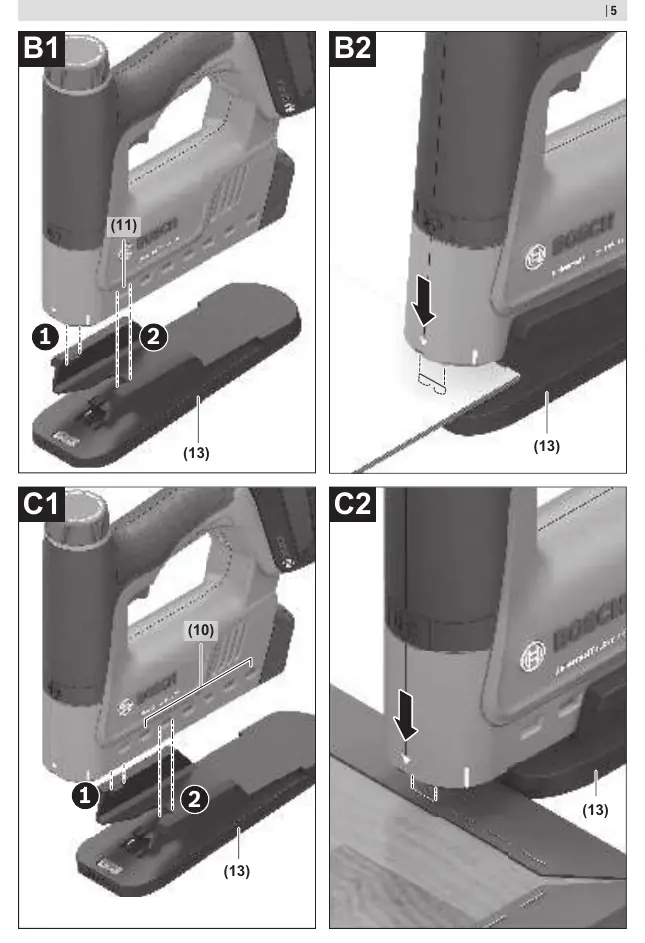

- Seite 5 zeigt die Montage und Anwendung des Papierhefters/Abstandshalters (B1-B2, C1-C2).
Modellkompatibilität
- Nur für UniversalTacker 18V-14 geeignet.
- Nicht für 19-mm-Klammern geeignet.
- Nicht für Deckenverkleidungen mit Profilholz- oder Fugenkrallen geeignet.
