Bedienungsanleitung für Ryobi PBL350 18V 30° Nagler
Detaillierte Bedienungsanleitung für den Ryobi PBL350 18V 30° Nagler. Erfahren Sie alles über Sicherheit, Montage, Betrieb, Wartung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Ryobi PBL350 ist ein 18V-Nagler. Er wird durch Einsetzen eines 18V-Akkus betrieben und bietet zwei Modi: Einzelschuss und Kontaktschuss. S. 8, 9, 10
Wichtigste Schritte
- Nägel laden S. 8, 9
- Tiefeneinstellung S. 9
Erste Inbetriebnahme
- Akku einsetzen und Modus wählen S. 8, 9
Probleme und Lösungen
LED blinkt rot
Stau-Modus. Akku entfernen, Stau beseitigen.
S. 10Wartung und Reset
- Luftdrucktank nachfüllen S. 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Motor | 18V DC | Spannung | S. 7 |
| Magazinkapazität | 60 | Anzahl der Nägel | S. 7 |
Wo es im PDF steht
- Sicherheit S. 2, 3, 4, 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung enthält wichtige Sicherheits- und Betriebshinweise für den Ryobi PBL350 18V 30° Nagler. Lesen Sie diese Anleitung vor der ersten Inbetriebnahme vollständig durch, um Verletzungen zu vermeiden. Das Gerät ist für den Einsatz mit 18V-Akkus konzipiert.
Produktbeschreibung
Der Ryobi PBL350 ist ein 18V-Nagler für 30°-Nägel. Er verfügt über ein Magazin mit einer Kapazität von 60 Nägeln und unterstützt Nägel mit einem Schaftdurchmesser von 0,113 bis 0,131 Zoll und einer Länge von 2 bis 3,5 Zoll.
Montage und Vorbereitung

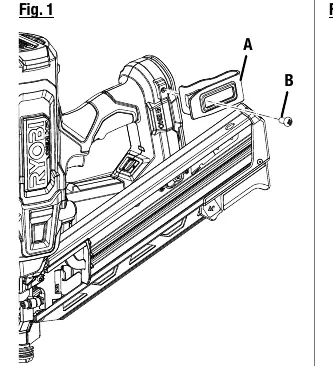

- Gürtelclip: Kann seitlich am Gerät montiert werden.

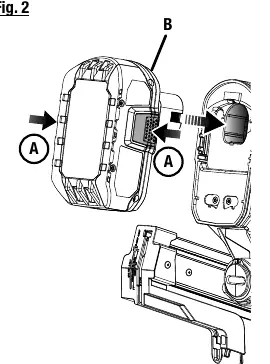

- Akku: Zum Einsetzen den Akku in das Gerät schieben, bis die Verriegelungen einrasten. Ein 3Ah-Akku oder höher wird für optimale Leistung empfohlen.
- No-Mar-Pad: Schützt weiche Hölzer vor Abdrücken. Kann bei Bedarf entfernt oder ersetzt werden.
- Nägel laden: Akku entfernen. Nägel in das Magazin einführen, dabei auf die korrekte Ausrichtung achten.
Betrieb

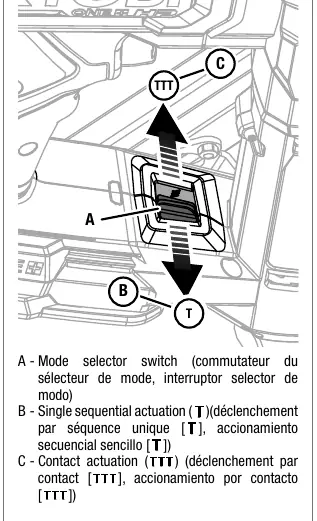

Das Gerät bietet zwei Betriebsmodi, die über den Moduswahlschalter eingestellt werden können:
- Einzelschuss-Modus (Single Sequential Actuation): Für präzise Platzierung.
- Kontaktschuss-Modus (Contact Actuation): Für schnelles, wiederholtes Nageln.

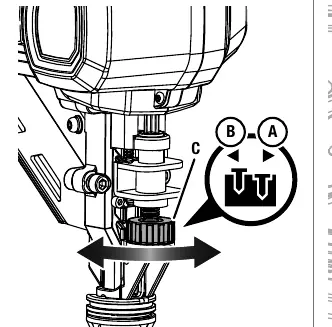

Die Einschlagtiefe kann über den Tiefenregler am Gerät angepasst werden. Testen Sie die Tiefe immer an einem Reststück.
Wartung
Führen Sie täglich eine Inspektion durch:
- Überprüfen Sie alle Schrauben und Muttern auf festen Sitz.
- Testen Sie die Funktion des Werkstückkontakts und des Auslösers.
- Reinigen Sie das Gerät regelmäßig mit einem sauberen Tuch. Verwenden Sie keine Lösungsmittel.

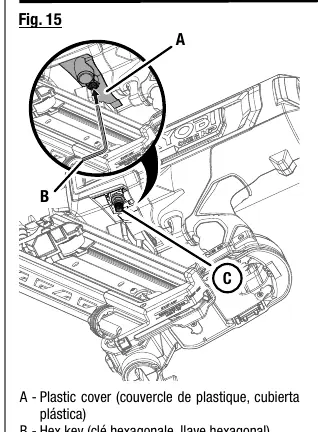

- Bei Leistungsabfall kann der Luftdrucktank auf maximal 125 PSI nachgefüllt werden.
Fehlerbehebung
Die LED am Gerät zeigt den Status an:
- Grün (leuchtend): Normalbetrieb.
- Rot (leuchtend): Akku schwach.
- Rot (blinkend): Stau-Modus.

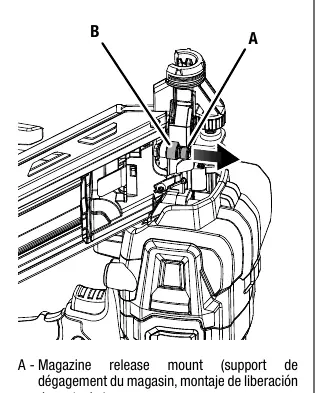

Bei einem Stau: Akku entfernen, Nägel entfernen, Magazin lösen und den blockierten Nagel mit einer Zange entfernen.
Praktische Hilfe
Typische Probleme
Werkstückkontakt lässt sich nicht vollständig drücken
Nägel nachfüllen oder Stau beseitigen.
Nägel werden nicht vollständig eingetrieben
Luftdrucktank nachfüllen, Einschlagtiefe anpassen oder Akku prüfen.
Häufige Staus
Korrekte Nagelgröße prüfen, Magazin reinigen oder Schrauben festziehen.
Vor der Verwendung
- Akku vollständig geladen?
- Korrekte Nägel verwendet?
- Werkstückkontakt auf Leichtgängigkeit prüfen.
- Sicherheitsausrüstung (Schutzbrille) angelegt?
Technische Daten in der Praxis
- Magazinkapazität
- 60 Nägel
- Nagelbereich
- 2 bis 3,5 Zoll Länge
Abbildungen und Diagramme
- Gürtelclip-Montage
- Akku-Installation
- Tiefeneinstellung
- Moduswahlschalter
- Staubeseitigung
Modellkompatibilität
- Verwenden Sie nur empfohlene Nägel.
- 3Ah-Akku oder höher für beste Leistung empfohlen.
