Bedienungsanleitung für WEN 18-Gauge 2-in-1 Druckluftnagler 61718

Wichtige Informationen aus der Anleitung

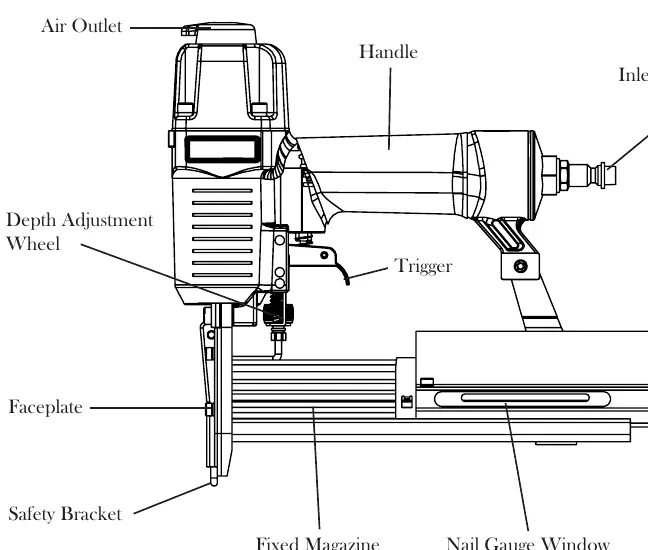

Der WEN 18-Gauge 2-in-1 Druckluftnagler (Modell 61718) ist ein pneumatisches Werkzeug, das sowohl Nägel als auch Klammern verarbeiten kann. Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitsregeln zu lesen, da unsachgemäßer Gebrauch zu schweren Verletzungen führen kann. Das Gerät benötigt eine saubere, trockene und regulierte Luftzufuhr zwischen 60 und 100 PSI.

Sicherheitshinweise

• Tragen Sie immer eine Schutzbrille (ANSI Z87.1) und Gehörschutz.
• Verwenden Sie niemals Flaschengas (Sauerstoff, Propan etc.) als Energiequelle – Explosionsgefahr.
• Trennen Sie das Werkzeug immer von der Luftzufuhr, bevor Sie Wartungsarbeiten durchführen, Nägel laden oder Staus beseitigen.
• Richten Sie das Werkzeug niemals auf sich selbst oder andere.
• Verwenden Sie das Werkzeug nicht auf harten Oberflächen wie Beton oder Stein, da dies zu Abprallern führen kann.

Vorbereitung und Anschluss

Das Werkzeug muss vor jedem Gebrauch geschmiert werden, sofern kein Inline-Öler installiert ist. Geben Sie dazu 3-4 Tropfen pneumatisches Werkzeugöl in den Lufteinlass.

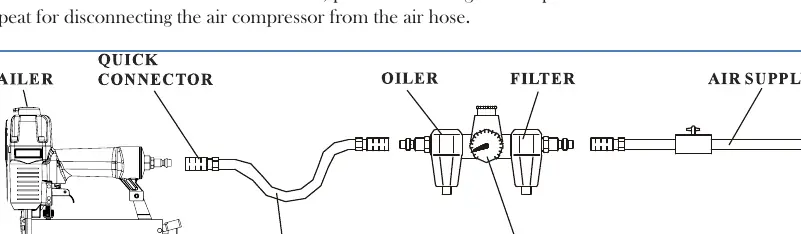

Anschlussreihenfolge:

1. Kompressor einschalten und Regler auf 60-100 PSI einstellen.
2. Druckluftschlauch an den Kompressor anschließen.
3. Anderes Ende des Schlauchs an den Lufteinlass des Naglers anschließen.

Bedienung

Laden der Befestigungsmittel:

1. Drücken Sie die Magazinsperre und ziehen Sie das bewegliche Magazin vollständig heraus.
2. Legen Sie die Nägel (18 Gauge Brad, 5/8" bis 2") oder Klammern (18 Gauge 1/4" Narrow Crown, 5/8" bis 1-5/8") ein.
3. Schieben Sie das Magazin wieder zu, bis es einrastet.

Schießen:

Das Gerät verfügt über einen Sicherheitsbügel. Um einen Schuss auszulösen, muss der Sicherheitsbügel gegen das Werkstück gedrückt werden, bevor der Abzug betätigt wird.

Wartung und Pflege

• Reinigung: Wischen Sie das Werkzeug mit einem feuchten Tuch und milder Seife ab. Verwenden Sie Druckluft, um das Äußere zu reinigen.
• Inspektion: Prüfen Sie täglich, ob alle Schrauben fest sitzen und der Sicherheitsmechanismus einwandfrei funktioniert.
• Lagerung: Bewahren Sie das Werkzeug an einem trockenen, frostfreien Ort zwischen 10 und 30 °C auf.

Fehlerbehebung

Bei Problemen wie Luftlecks, Staus oder Leistungsverlust trennen Sie das Gerät sofort von der Luftzufuhr. Häufige Ursachen für Staus sind falsche Nagelgrößen oder lose Schrauben am Magazin. Bei anhaltenden Problemen kontaktieren Sie den WEN-Kundendienst unter 800-232-1195.
