Bedienungsanleitung für LED-Leuchte amaran 100d S
Erfahren Sie, wie Sie die amaran 100d S LED-Leuchte sicher installieren, bedienen und warten. Dieser Leitfaden enthält Anweisungen zur Montage, Steuerung, App-Verbindung und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die amaran 100d S ist eine 100W LED-Leuchte mit Tageslicht-Farbtemperatur (5600K). Vor der Inbetriebnahme ist es zwingend erforderlich, die Schutzkappe von der Leuchte zu entfernen. Achten Sie darauf, die Belüftung nicht zu blockieren und das Gerät nicht in feuchten Umgebungen zu betreiben. Bei Problemen sollte das Gerät von qualifiziertem Servicepersonal überprüft werden.
Lieferumfang
- amaran 100d S Leuchte
- Schutzkappe
- Hyper-Reflektor
- Netzteil
- Netzkabel
- Kabelbinder
Montage und Installation
Schutzkappe und Reflektor: Drücken Sie den Hebel in Pfeilrichtung, um die Schutzkappe zu entriegeln und abzunehmen. Der Reflektor wird auf die gleiche Weise montiert und durch Drehen verriegelt.
Stativmontage: Setzen Sie die Leuchte auf ein Stativ, richten Sie sie aus und ziehen Sie den Feststellknopf (Tie-Down) fest. Der Neigungswinkel kann über den Verriegelungsgriff angepasst werden.
Softbox-Installation: Führen Sie den Schirmgriff in die dafür vorgesehene Öffnung ein und fixieren Sie ihn mit dem Feststellknopf.

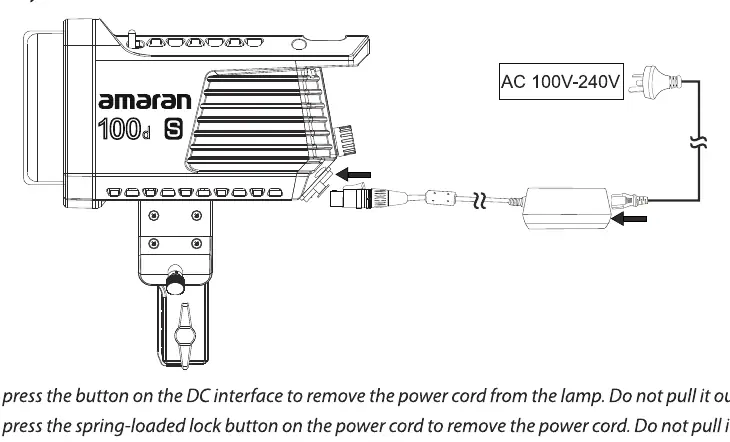

Stromversorgung
Verbinden Sie das Netzteil mit der Leuchte. Drücken Sie den Knopf am DC-Anschluss, um das Kabel sicher zu lösen. Das Gerät unterstützt eine Eingangsspannung von 100V-240V AC.
Bedienung
Ein-/Ausschalten: Nutzen Sie den Power-Schalter an der Rückseite des Geräts.
Helligkeitseinstellung: Drehen Sie den INT-Einstellknopf, um die Helligkeit in 1%-Schritten (0-100%) anzupassen. Ein Klick auf den Knopf schaltet schnell zwischen den Helligkeitsstufen 20%, 40%, 60%, 80% und 100% um.
Bluetooth und App: Laden Sie die Sidus Link App herunter, um erweiterte Funktionen wie Lichteffekte (FX) zu steuern. Zum Zurücksetzen der Bluetooth-Verbindung halten Sie die Bluetooth-Reset-Taste gedrückt, bis das Display den Fortschritt anzeigt.
Technische Daten
- Leistung: 100W
- Farbtemperatur: 5600K
- CRI: 96
- Kühlung: Aktiv
- Steuerung: Manuell oder via Sidus Link App
- Abmessungen (ohne Halterung): 207 x 115 x 115 mm
- Gewicht: 1420 g
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie, ob das Netzkabel fest mit dem Netzteil und der Steckdose verbunden ist und ob der Netzschalter aktiviert wurde.
Bluetooth-Verbindung fehlgeschlagen
Drücken Sie die Bluetooth-Reset-Taste am Gerät, um die Verbindung zurückzusetzen und erneut über die Sidus Link App zu koppeln.
Überhitzung oder Lüftergeräusche
Stellen Sie sicher, dass die Belüftungsöffnungen nicht blockiert sind und die Umgebungstemperatur innerhalb der Spezifikationen (-10°C bis +40°C) liegt.
Vor der Verwendung
- Schutzkappe vor dem Einschalten entfernen.
- Reflektor vor Gebrauch montieren (falls gewünscht).
- Sicherstellen, dass das Stativ stabil steht.
- Stromkabel vollständig einstecken.
- Sidus Link App für Firmware-Updates installieren.
Technische Daten in der Praxis
- Bowens Mount
- Standard-Anschluss für eine Vielzahl an Lichtformern.
Abbildungen und Diagramme
- Bowens Mount Release Latch: Entriegelungshebel für Zubehör.
- INT adjusting knob: Drehknopf zur Helligkeitssteuerung.
- DC-in connector: Anschluss für das Netzteil.
Modellkompatibilität
- Kompatibel mit Sidus Link App (iOS/Android).
- Unterstützt Bowens-Mount-Zubehör.
- Firmware-Updates erfolgen online über die App.
