Bedienungsanleitung für Aputure amaran 100x S LED-Leuchte

Schnelle Hilfe und Bedienungsanleitung für die Aputure amaran 100x S LED-Leuchte. Erfahren Sie alles über Montage, Lichtsteuerung, App-Anbindung und technische Daten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Entriegelung der Schutzabdeckung Seite 5 Bedienfeld der Leuchte Seite 5 Anbringen des Reflektors Seite 6 Installation des Soft-Licht-Schirms Seite 6 Anschluss der Stromversorgung Seite 7

Wichtige Informationen aus der Anleitung

Die amaran 100x S ist eine 100W Bi-Color LED-Leuchte. Vor der Inbetriebnahme ist es zwingend erforderlich, die Schutzabdeckung sowie die Schutzabdeckung des Reflektors zu entfernen. Das Gerät darf nicht in Wasser oder anderen Flüssigkeiten eingetaucht werden. Achten Sie darauf, die Belüftung nicht zu blockieren und schauen Sie nicht direkt in die LED-Lichtquelle, wenn diese eingeschaltet ist.

Lieferumfang

  • amaran 100x S Leuchte
  • Schutzabdeckung
  • Hyper-Reflektor
  • Netzteil
  • Netzkabel
  • Kabelbinder

Montage und Installation

Schutzabdeckung und Reflektor: Drücken Sie den Hebel in Pfeilrichtung, um die Schutzabdeckung oder den Reflektor zu entriegeln und abzunehmen. Zum Anbringen in umgekehrter Reihenfolge verfahren.

Entriegelung der Schutzabdeckung
Entriegelung der Schutzabdeckung
Anbringen des Reflektors
Anbringen des Reflektors

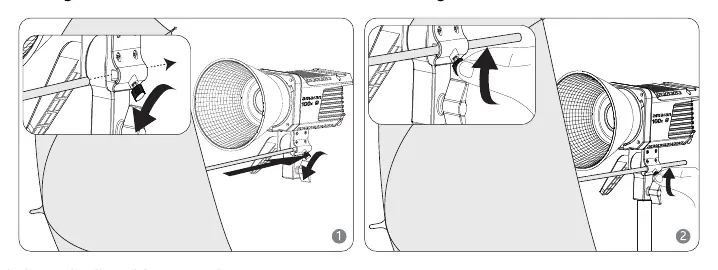

Installation des Soft-Licht-Schirms
Installation des Soft-Licht-Schirms
Anschluss der Stromversorgung
Anschluss der Stromversorgung

Stativmontage: Befestigen Sie die Leuchte auf einem Stativ, indem Sie den Feststellgriff (Tie-Down) anziehen. Der Neigungswinkel kann über den Verriegelungsgriff angepasst werden.

Soft-Licht-Schirm: Führen Sie den Schirmgriff in die dafür vorgesehene Öffnung ein und sichern Sie ihn mit dem Feststellknopf.

Stromversorgung: Verbinden Sie das Netzteil mit der Leuchte. Drücken Sie den Knopf am DC-Anschluss, um das Kabel sicher zu lösen. Ziehen Sie niemals gewaltsam am Kabel.

Bedienung der Leuchte

Ein-/Ausschalten: Nutzen Sie den Power-Schalter auf der Rückseite des Geräts.

Bedienfeld der Leuchte
Bedienfeld der Leuchte

Manuelle Steuerung:

  • INT-Regler (Helligkeit): Drehen Sie den Regler, um die Helligkeit (0-100%) anzupassen. Ein Klick auf den Regler schaltet schnell zwischen 20%, 40%, 60%, 80% und 100% um.
  • CCT-Regler (Farbtemperatur): Drehen Sie den Regler, um die Farbtemperatur (2700K-6500K) zu ändern. Ein Klick schaltet durch die Stufen 2700K, 3200K, 4300K, 5600K und 6500K.

Die Leuchte kann über die Sidus Link App gesteuert werden. Um Bluetooth zurückzusetzen, halten Sie die Bluetooth-Reset-Taste gedrückt, bis das Display "BT Reset" anzeigt. Firmware-Updates können ebenfalls über die App durchgeführt werden.

Technische Daten

Die Leuchte bietet eine maximale Ausgangsleistung von 100W bei einem Farbtemperaturbereich von 2700K bis 6500K. Der Abstrahlwinkel beträgt 110° (nackt) bzw. 18° (mit Hyper-Reflektor). Der Betriebstemperaturbereich liegt zwischen -10°C und +40°C.

Praktische Hilfe

Typische Probleme

Leuchte lässt sich nicht einschalten

Überprüfen Sie die Verbindung des Netzkabels und des DC-Anschlusses. Stellen Sie sicher, dass der Stecker fest sitzt.

Bluetooth-Verbindung schlägt fehl

Führen Sie einen Bluetooth-Reset durch, indem Sie die Bluetooth-Reset-Taste gedrückt halten, bis 'BT Reset' im Display erscheint.

Schutzabdeckung lässt sich nicht entfernen

Drücken Sie den Hebel am Bowens-Mount in die angezeigte Pfeilrichtung, um den Verriegelungsmechanismus zu lösen.

Vor der Verwendung

  • Entfernen Sie die Schutzabdeckung vor dem Einschalten.
  • Entfernen Sie die Schutzabdeckung des Reflektors vor der Verwendung.
  • Stellen Sie sicher, dass das Gerät auf einem stabilen Stativ montiert ist.
  • Prüfen Sie, ob das Netzkabel korrekt mit dem Netzteil und der Leuchte verbunden ist.

Technische Daten in der Praxis

CCT (2700K - 6500K)
Einstellbare Farbtemperatur von warmem bis kaltem Licht.
Output Power (100W)
Maximale Leistungsaufnahme der LED-Einheit.
Beam angle (110° / 18°)
Abstrahlwinkel ohne Zubehör (110°) und mit Hyper-Reflektor (18°).

Abbildungen und Diagramme

  • Der Bowens-Mount-Hebel dient zum schnellen Wechseln von Lichtformern.
  • Das OLED-Display zeigt aktuelle Helligkeit (INT) und Farbtemperatur (CCT) an.
  • Die Bluetooth-Reset-Taste befindet sich auf der Rückseite neben den Einstellreglern.

Modellkompatibilität

  • Verwenden Sie nur Original-Aputure-Kabelzubehör.
  • Die Leuchte ist mit der Sidus Link App kompatibel.
  • Zubehör mit Bowens-Mount ist kompatibel.
