Bedienungsanleitung für Aputure LS 1200D Pro LED-Leuchte

Wichtige Informationen aus der Anleitung

Die Aputure LS 1200D Pro ist eine leistungsstarke LED-Leuchte für professionelle Film- und Fernsehproduktionen. Dieses Dokument enthält wichtige Anweisungen zur sicheren Inbetriebnahme, Montage, Stromversorgung und Steuerung über DMX oder die Sidus Link App. Beachten Sie unbedingt die Sicherheitshinweise, insbesondere den Betrieb an geerdeten Steckdosen und den Schutz vor Feuchtigkeit.

Sicherheitshinweise

• Betreiben Sie das Gerät nur an geerdeten Steckdosen.
• Entfernen Sie vor dem Einschalten die Schutzkappe.
• Berühren Sie die LED-Lichtquelle nicht und blicken Sie nicht direkt hinein, wenn sie eingeschaltet ist.
• Verwenden Sie das Gerät nicht in nasser Umgebung, um Stromschläge zu vermeiden.
• Bei Überhitzung schaltet sich die Leuchte zum Schutz automatisch ab.
• Verwenden Sie nur Original-Kabel von Aputure.

Lieferumfang und Produktbeschreibung

Das Set umfasst den Lampenkopf, die Steuerbox, das Lightning Clamp-System, ein 7-Pin-Verbindungskabel, ein Neutrik powerCON AC-Kabel, einen Hyper-Reflektor und eine Transporttasche. Der Lampenkopf verfügt über einen Bowens-Mount, einen 28mm Junior Pin Anschluss und einen 7-Pin-Anschluss für das Verbindungskabel. Die Steuerbox bietet Anschlüsse für DMX (In/Out), Ethernet, USB und Stromversorgung (AC/DC).

Montage und Einrichtung

Lampenkopf: Setzen Sie den Junior Pin in das Lampenstativ ein und sichern Sie ihn mit dem Feststellknopf. Der Winkel lässt sich über den Griff an der Seite einstellen.

Lightning Clamp: Klemmen Sie die Halterung an ein Stativ oder eine Traverse. Die Steuerbox wird durch Einrasten in die Schnellwechselplatte der Klemme montiert.

Reflektor und Schutzkappe: Zum Anbringen oder Abnehmen des Reflektors oder der Schutzkappe drücken Sie den Entriegelungsknopf am Bowens-Mount und drehen das Zubehörteil.

Stromversorgung

AC-Betrieb: Verbinden Sie das Neutrik powerCON-Kabel mit der Steuerbox und einer geerdeten Steckdose. Zum Trennen ziehen Sie die gelbe Entriegelungslasche zurück und drehen den Stecker gegen den Uhrzeigersinn.

DC-Betrieb: Das Gerät unterstützt 48V DC-Stromversorgung. Ein einzelner 720W 48V-Anschluss ermöglicht den Halbleistungsbetrieb, während zwei 720W 48V-Anschlüsse die volle Leistung ermöglichen. Bei unausgeglichener Stromversorgung wird die Leistung gedrosselt.

Bedienung und Steuerung

Die Steuerung erfolgt über das Auswahlrad und die Menütasten an der Steuerbox. Sie können die Helligkeit in 0,1%-Schritten einstellen. Das Menü bietet Zugriff auf DMX-Modus, Lead-Follow-Modus, Dimmkurven, Lüftermodi (Smart/High/Medium/Silent), Studio-Modus, Frequenzeinstellungen und Systemsteuerungen (Bluetooth, LumenRadio, Ethernet).

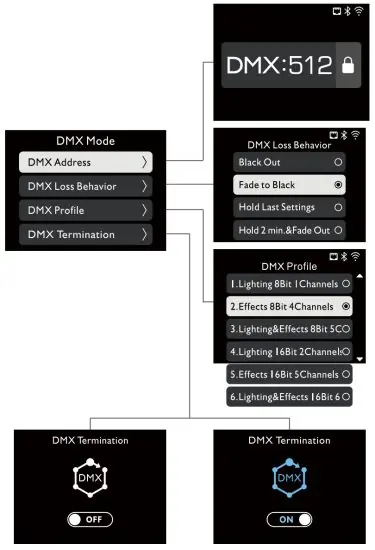

DMX-Konfiguration

Verbinden Sie den DMX-Controller mit dem DMX-Eingang der Steuerbox. Im Menü können Sie die DMX-Adresse, das Verhalten bei Signalverlust (Blackout, Fade to Black, Hold, etc.), das DMX-Profil (8-Bit/16-Bit) und die DMX-Terminierung konfigurieren. Im Lead-Follow-Modus können mehrere Leuchten synchronisiert werden.

Sidus Link App

Die Leuchte kann über die Sidus Link App gesteuert werden. Laden Sie die App aus dem iOS App Store oder Google Play Store herunter, um erweiterte Funktionen und Firmware-Updates zu nutzen.

Technische Daten

• Leistung: ≤ 1200 W
• Farbtemperatur: 5600 K
• CRI: ≥ 96
• Betriebstemperatur: -20°C bis 45°C
• Kühlung: Aktive Kühlung
• Wetterfestigkeit: Staub und leichter Regen
