Bedienungsanleitung für amaran Halo 200x/300x/600x LED-Leuchte

Schnelle Anleitung für die amaran Halo 200x, 300x und 600x Bi-Color LED-Leuchten. Erfahren Sie alles über Installation, Bedienung, DMX-Einstellungen, Lüftermodi und App-Steuerung.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die amaran Halo 200x/300x/600x sind Bi-Color LED-Leuchten. Sie werden über die CCT- und INT-Drehknöpfe bedient. Die Installation erfolgt über einen Standard-Stativanschluss und Bowens-Mount für Lichtformer. Die Steuerung ist über das On-Board-Menü, DMX oder die amaran App möglich. S. 5, 7, 8, 9

Wichtigste Schritte

Leuchte ein-/ausschalten S. 7
Farbtemperatur und Helligkeit einstellen S. 9
Lüftermodus ändern S. 12

Erste Inbetriebnahme

Sprache auswählen S. 7

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Bluetooth-Verbindung fehlgeschlagen

Führen Sie einen Bluetooth-Reset im Menü durch.

S. 10

Wartung und Reset

Bluetooth-Reset S. 9, 10

Technische Daten

Parameter	Wert	Hinweis	Seiten
Leistungsaufnahme (Max)	200W (200x), 305W (300x), 610W (600x)	Maximale Leistungsaufnahme der Leuchte.	S. 15, 16, 17
Farbtemperatur (CCT)	2.700K - 6.500K	Einstellbarer Bereich der Farbtemperatur.	S. 15, 16, 17
Betriebsspannung	AC 100V - 240V / 50-60Hz	Unterstützter Spannungsbereich.	S. 15, 16, 17

Wo es im PDF steht

Produktübersicht S. 5, 6
Bedienung S. 7, 8, 9, 10
Technische Daten S. 15, 16, 17

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (4) Weniger anzeigen

Übersicht der Bedienelemente und Anschlüsse

Seite 5

Seite 8

Seite 8

Seite 11

Wichtige Informationen aus der Anleitung

Die amaran Halo 200x, 300x und 600x sind professionelle Bi-Color COB-LED-Leuchten, die für mittlere bis große Aufnahmebereiche konzipiert sind. Diese Anleitung deckt die Einrichtung, Bedienung und Wartung der gesamten Serie ab.

Produktübersicht

Die Leuchten verfügen über folgende Bedienelemente:

CCT-Drehknopf: Zur Einstellung der Farbtemperatur und Navigation im Menü.
INT-Drehknopf: Zur Einstellung der Helligkeit (0-100%).
Display: Zeigt Einstellungen und Status an.
USB-C-Anschluss: Für DMX-Steuerung (mit optionalem Adapter).
Bowens-Mount: Zur Befestigung von Lichtformern.
NFC-Antenne: Für schnelle App-Kopplung.

Installation

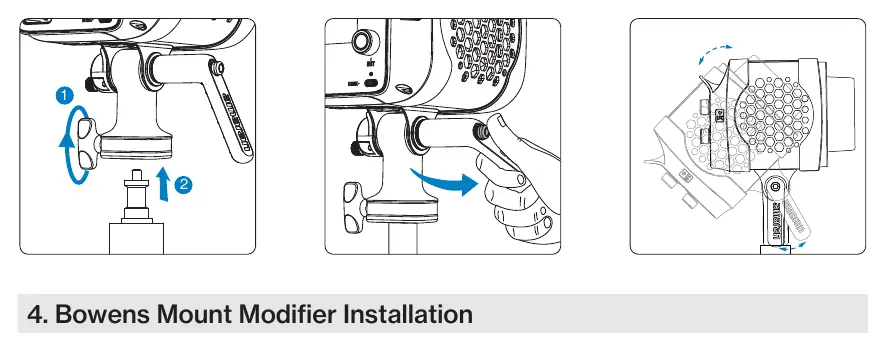

Leuchtenmontage: Befestigen Sie die Leuchte am Stativ und sichern Sie sie mit dem Feststellknopf. Stellen Sie den Neigungswinkel über den Neigungsgriff ein.

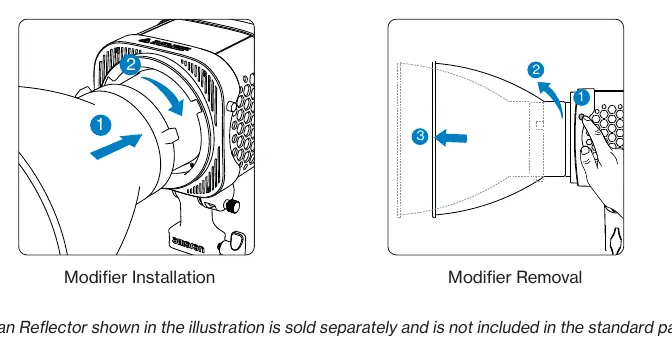

Bowens-Mount-Installation: Richten Sie die Stifte des Lichtformers am Bowens-Mount aus, setzen Sie ihn ein und drehen Sie ihn im Uhrzeigersinn, bis der Entriegelungsknopf einrastet.

Bedienung und Menü

Nach dem Einschalten befindet sich die Leuchte standardmäßig im CCT-Modus.

CCT-Modus: Einstellung der Farbtemperatur von 2.700K bis 6.500K.
FX-Modus: Zugriff auf Lichteffekte wie Fireworks, Faulty Bulb, Lightning, TV, Pulsing, Strobe, Explosion, Fire, Paparazzi.
Studio-Modus: Wenn aktiviert, schaltet sich die Leuchte automatisch ein, sobald sie mit Strom versorgt wird.
Bluetooth-Reset: Über das Menü erreichbar, um die Verbindung zurückzusetzen.
Lüftermodi: Wählen Sie zwischen Silent (Lüfter aus, Leistung begrenzt), Smart (automatische Anpassung) und High (maximale Kühlung).

DMX-Steuerung

Verwenden Sie den optionalen USB-C-auf-5-Pin-DMX-Adapter. Im DMX-Menü können Sie die DMX-Adresse (1-512), das Verhalten bei Signalverlust und das DMX-Profil konfigurieren.

App-Steuerung

Die Leuchten können über die amaran App gesteuert werden. Die Kopplung erfolgt einfach über NFC, indem Sie Ihr Smartphone in die Nähe der NFC-Antenne halten.

Sicherheitshinweise

Verwenden Sie das Gerät nur an ordnungsgemäß geerdeten Steckdosen.
Blockieren Sie niemals die Lüftungsöffnungen.
Blicken Sie nicht direkt in die LED-Lichtquelle.
Das Gerät ist nur für den professionellen Gebrauch bestimmt.
Trennen Sie das Gerät vor der Reinigung oder Wartung vom Stromnetz.

Praktische Hilfe

Typische Probleme

Lüftergeräusche stören die Aufnahme

Stellen Sie den Lüftermodus im Menü auf 'Silent'. Beachten Sie, dass die maximale Leistung der Leuchte in diesem Modus begrenzt wird (200x auf 40W, 300x auf 42W).

Bluetooth-Verbindung funktioniert nicht

Führen Sie einen Bluetooth-Reset über das Hauptmenü durch (BT-Modus auswählen und CCT-Knopf gedrückt halten).

Leuchte schaltet sich nicht ein

Prüfen Sie, ob das Stromkabel fest sitzt. Wenn der Studio-Modus aktiviert ist, schaltet sich die Leuchte sofort bei Stromzufuhr ein.

Vor der Verwendung

Stellen Sie sicher, dass alle Zubehörteile vollständig sind.
Prüfen Sie, ob das Stromkabel fest in der Leuchte und der Steckdose sitzt.
Stellen Sie sicher, dass die Lüfteröffnungen nicht blockiert sind.
Prüfen Sie die Kompatibilität von Bowens-Mount-Zubehör.
Stellen Sie sicher, dass alle Anschlüsse trocken sind, besonders in feuchten Umgebungen.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

CCT (Correlated Color Temperature): Farbtemperatur, einstellbar von 2.700K (warmweiß) bis 6.500K (kaltweiß).
INT (Intensity): Helligkeit der Leuchte, einstellbar von 0% bis 100%.
IP Rating IP20: Schutz gegen feste Fremdkörper >12,5mm, kein Schutz gegen Wasser.

Abbildungen und Diagramme

Die Produktübersicht zeigt die Position der CCT- und INT-Knöpfe sowie des USB-C-DMX-Anschlusses.
Die Installationsdiagramme zeigen die korrekte Befestigung am Stativ und die Bedienung des Neigungsgriffs.
Die Bowens-Mount-Grafiken verdeutlichen das Einsetzen und Entfernen von Lichtformern.

Modellkompatibilität

USB-C-auf-5-Pin-DMX-Adapter ist separat erhältlich.
Bowens-Mount ist kompatibel mit einer Vielzahl von Standard-Lichtformern.
Die amaran App ist für iOS und Android verfügbar.
