Bedienungsanleitung Aputure amaran 200x S LED-Leuchte
Schnelle Anleitung für die Aputure amaran 200x S LED-Leuchte. Erfahren Sie alles über Montage, Bedienung, App-Steuerung, Sicherheitshinweise und technische Daten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die amaran 200x S ist eine 200W LED-Leuchte mit einstellbarer Farbtemperatur (2700K-6500K). Sie wird über das Bedienfeld am Gerät oder die Sidus Link App gesteuert. S. 2, 5, 8, 10
Wichtigste Schritte
- Ein-/Ausschalten S. 7
- Helligkeit einstellen S. 8
- Farbtemperatur einstellen S. 8
Erste Inbetriebnahme
- Schutzkappe entfernen S. 2, 5
- Stativmontage S. 6
- Stromversorgung anschließen S. 7
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Bluetooth-Verbindung fehlgeschlagen
Bluetooth-Reset durchführen (Reset-Taste gedrückt halten).
S. 9Wartung und Reset
- Bluetooth-Reset S. 9
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 200 W | Ausgangsleistung | S. 10 |
| Farbtemperatur | 2700 K - 6500 K | Einstellbereich | S. 10 |
| Gewicht | 1560 g | Gewicht der Leuchte | S. 11 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3
- Bedienung S. 8, 9
- Technische Daten S. 10, 11
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die amaran 200x S ist eine 200W LED-Leuchte. Vor der Inbetriebnahme ist es zwingend erforderlich, die Schutzkappe zu entfernen. Blockieren Sie niemals die Belüftungsöffnungen und blicken Sie nicht direkt in die Lichtquelle, wenn diese eingeschaltet ist. Das Gerät sollte nur an geerdeten Steckdosen betrieben werden.
Lieferumfang
- amaran 200x S Leuchte
- Schutzkappe
- Hyper-Reflektor
- Netzteil
- Netzkabel
- Kabelbinder
Montage und Installation
Schutzkappe und Reflektor
Drücken Sie den Hebel am Bowens-Mount in Pfeilrichtung, um die Schutzkappe zu entriegeln und abzunehmen. Der Hyper-Reflektor wird auf die gleiche Weise durch Einsetzen und Drehen befestigt.

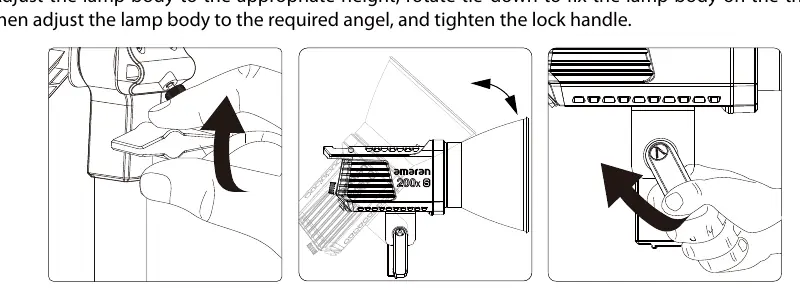

Stativmontage
Befestigen Sie die Leuchte auf einem Stativ, indem Sie den Feststellgriff (Tie-Down) anziehen. Der Neigungswinkel kann über den seitlichen Verriegelungsgriff angepasst werden.
Softbox-Regenschirm
Führen Sie den Griff des Schirms in die dafür vorgesehene Öffnung ein und sichern Sie ihn mit dem Feststellknopf.
Bedienung der Leuchte
Ein- und Ausschalten
Verwenden Sie den Power-Schalter an der Rückseite des Geräts.
Helligkeit (INT) und Farbtemperatur (CCT)
Die Helligkeit (INT) lässt sich in 1%-Schritten von 0 bis 100% einstellen. Ein Klick auf den INT-Knopf schaltet schnell durch die Stufen 20%, 40%, 60%, 80% und 100%. Die Farbtemperatur (CCT) ist von 2700K bis 6500K in 100K-Schritten einstellbar. Ein Klick auf den CCT-Knopf wechselt zwischen 2700K, 3200K, 4300K, 5600K und 6500K.
Sidus Link App und Bluetooth
Die Leuchte kann über die Sidus Link App gesteuert werden. Um Bluetooth zurückzusetzen, halten Sie die Bluetooth-Reset-Taste gedrückt, bis das Display den Fortschritt anzeigt. Nach erfolgreichem Reset kann die Leuchte mit einem Mobilgerät gekoppelt werden.
Technische Daten
- Leistung: 200W (Ausgang), 229W (Max. Eingang)
- Farbtemperatur: 2700K - 6500K
- CRI: 95, TLCI: 96
- Lichtstrom: 17000 lm
- Gewicht: 1560 g
- Betriebstemperatur: -10°C bis +40°C
Praktische Hilfe
Typische Probleme
Bluetooth-Verbindung funktioniert nicht
Führen Sie einen Bluetooth-Reset durch, indem Sie die Reset-Taste gedrückt halten, bis 'BT Reset' im Display erscheint.
Netzkabel lässt sich nicht entfernen
Drücken Sie den Knopf am DC-Anschluss oder den federbelasteten Verriegelungsknopf am Kabel, bevor Sie ziehen. Nicht mit Gewalt entfernen.
Vor der Verwendung
- Schutzkappe vor Gebrauch entfernen
- Sicherstellen, dass das Gerät an einer geerdeten Steckdose angeschlossen ist
- Belüftungsöffnungen nicht blockieren
- Stativ sicher fixieren
- Reflektor korrekt einrasten lassen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Bowens Mount
- Standard-Anschluss für Lichtformer wie Reflektoren oder Softboxen
Abbildungen und Diagramme
- Die Rückseite zeigt das OLED-Display, die Einstellknöpfe für CCT und INT sowie den Power-Schalter.
- Der Bowens-Mount-Entriegelungshebel befindet sich oben am Leuchtenkopf.
Modellkompatibilität
- Kompatibel mit Sidus Link App für iOS und Android.
- Unterstützt Bowens-Mount-Zubehör.
