Bedienungsanleitung für Aputure amaran 200d S LED-Leuchte
Erfahren Sie, wie Sie die Aputure amaran 200d S LED-Leuchte sicher installieren, bedienen und steuern. Vollständiger Leitfaden zu Montage, Einstellungen und App-Steuerung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Aputure amaran 200d S ist eine 200W Tageslicht-LED-Leuchte. Sie wird manuell über das Bedienfeld oder kabellos via Sidus Link App gesteuert. S. 2, 8, 10
Wichtigste Schritte
- Schutzkappe entfernen S. 5
- Helligkeit einstellen S. 8
Erste Inbetriebnahme
- Schutzkappe abnehmen, Strom anschließen, Power-Taste drücken. S. 5, 7, 8
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Bluetooth-Verbindung fehlgeschlagen
Bluetooth-Reset-Taste gedrückt halten, bis 'Success' angezeigt wird.
S. 9Wartung und Reset
- Bluetooth-Reset durchführen S. 9
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 200 W | Ausgangsleistung | S. 11 |
| Farbtemperatur | 5600 K | Tageslicht | S. 11 |
| CRI | 96 | Farbwiedergabeindex | S. 11 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3
- Bedienung S. 8, 9
- Technische Daten S. 11
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Aputure amaran 200d S ist eine 200W Tageslicht-LED-Leuchte. Vor der Inbetriebnahme ist es zwingend erforderlich, die Schutzkappe zu entfernen. Achten Sie darauf, die Belüftung nicht zu blockieren und das Gerät nicht in feuchten Umgebungen zu verwenden. Bei Problemen mit der Bluetooth-Verbindung kann ein Reset durchgeführt werden.
Lieferumfang
- amaran 200d S Leuchte
- Schutzkappe
- Hyper-Reflektor
- Netzteil
- Netzkabel
- Kabelbinder
Montage und Installation
Schutzkappe und Reflektor
Drücken Sie den Hebel am Bowens-Mount in Pfeilrichtung, um die Schutzkappe zu entriegeln und abzunehmen. Der Reflektor wird auf die gleiche Weise montiert: Hebel drücken, Reflektor einsetzen und drehen, bis er einrastet.
Stativmontage
Setzen Sie die Leuchte auf ein geeignetes Stativ. Drehen Sie den Feststellgriff (Tie-Down), um die Leuchte zu fixieren. Stellen Sie den gewünschten Neigungswinkel ein und ziehen Sie den Sperrgriff (Locking handle) fest.
Softbox-Regenschirm
Führen Sie den Griff des Schirms in die dafür vorgesehene Öffnung ein und sichern Sie ihn mit dem Feststellknopf.

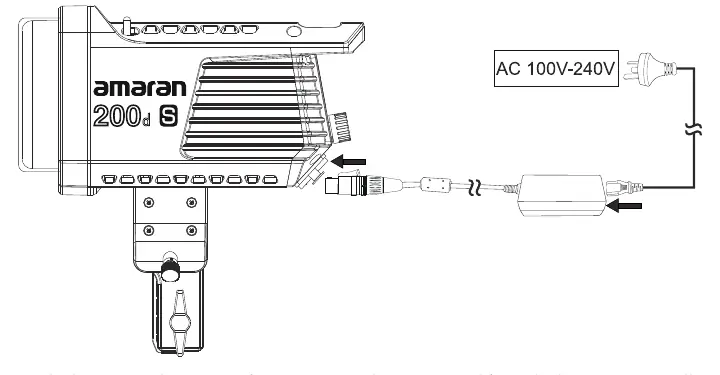

Stromversorgung
Verbinden Sie das Netzteil mit der Leuchte. Drücken Sie den Knopf am DC-Anschluss, um das Kabel sicher zu lösen. Das Gerät unterstützt AC 100V-240V.
Bedienung
Ein- und Ausschalten
Drücken Sie den Power-Schalter am Bedienfeld, um die Leuchte ein- oder auszuschalten.
Helligkeitseinstellung
Drehen Sie den INT-Regler, um die Helligkeit in 1%-Schritten anzupassen (0-100%). Ein Klick auf den Regler ermöglicht das schnelle Umschalten zwischen den Stufen: 20% -> 40% -> 60% -> 80% -> 100%.
Bluetooth-Reset
Halten Sie die Bluetooth-Reset-Taste gedrückt, um die Verbindung zurückzusetzen. Das Display zeigt den Fortschritt an. Nach erfolgreichem Reset erscheint 'Success'.
App-Steuerung
Die Leuchte kann über die Sidus Link App gesteuert werden. Laden Sie die App aus dem iOS App Store oder Google Play Store herunter. Die App ermöglicht zudem Firmware-Updates (OTA).
Praktische Hilfe
Typische Probleme
Bluetooth-Verbindung lässt sich nicht herstellen
Führen Sie einen Bluetooth-Reset durch, indem Sie die Reset-Taste gedrückt halten, bis der Vorgang auf dem Display abgeschlossen ist.
Leuchte lässt sich nicht einschalten
Überprüfen Sie, ob das Netzkabel fest mit dem Netzteil und der Steckdose verbunden ist und ob der DC-Stecker korrekt in der Leuchte sitzt.
Vor der Verwendung
- Schutzkappe vor dem Einschalten entfernen.
- Reflektor vor Gebrauch korrekt montieren.
- Sicherstellen, dass die Belüftungsschlitze frei sind.
- Leuchte auf einem stabilen Stativ befestigen.
- Sicherstellen, dass die Stromversorgung den Spezifikationen entspricht.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leistung: 200W
- Maximale Leistungsaufnahme der LED-Einheit.
Abbildungen und Diagramme
- Bowens-Mount-Entriegelung: Hebel drücken, um Zubehör zu lösen.
- INT-Regler: Drehen für Helligkeit, Klicken für schnelle Stufen.
- DC-Anschluss: Verriegelungsmechanismus beachten.
Modellkompatibilität
- Kompatibel mit Sidus Link App für Fernsteuerung.
- Bowens-Mount-Zubehör kann verwendet werden.
