Bedienungsanleitung für Alto Professional TMD16 Digitalmixer

Erfahren Sie, wie Sie den Alto Professional TMD16 Digitalmixer einrichten und bedienen. Diese Anleitung enthält Details zu Anschlüssen, Funktionen, Bluetooth-Kopplung sowie der Verwaltung von Effekten und Presets.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Alto Professional TMD16 ist ein 16-Kanal-Digitalmixer. Die Bedienung erfolgt über kapazitive Touch-Fader, ein zentrales Display und dedizierte Funktionstasten für Effekte, Presets und Bluetooth-Streaming. S. 1, 2

Wichtigste Schritte

Effekte hinzufügen: Kanal wählen, FX-Taste drücken, Wert mit Drehregler anpassen. S. 1, 2
Presets speichern: Einstellungen vornehmen, FUNCTION-Taste drücken, SAVE wählen. S. 1, 2
Bluetooth koppeln: Kanal 13/14 wählen, FUNCTION-Taste drücken, Bluetooth wählen. S. 1, 2

Erste Inbetriebnahme

Gerät mit Strom verbinden, Eingänge und Ausgänge anschließen, Power-Schalter betätigen. S. 1, 2

Weitere 2 Antworten anzeigen Weniger anzeigen

Technische Daten

Parameter	Wert	Hinweis	Seiten
Kanäle	16	Anzahl der verfügbaren Eingangskanäle	S. 1

Wo es im PDF steht

Übersicht und Anschlüsse S. 1, 2
Bedienung S. 1, 2

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung dient als Leitfaden für die Inbetriebnahme und Bedienung des Alto Professional TMD16 Digitalmixers. Sie deckt die grundlegenden Anschlüsse, die Steuerung der Kanäle, die Anwendung von Effekten, das Speichern von Presets und die Bluetooth-Kopplung ab. Bitte stellen Sie sicher, dass alle Kabel korrekt angeschlossen sind, bevor Sie das Gerät einschalten.

Lieferumfang

Alto Professional TMD16 Digitalmixer
Netzkabel
USB-Kabel
Kurzanleitung, Sicherheits- und Garantiehinweise

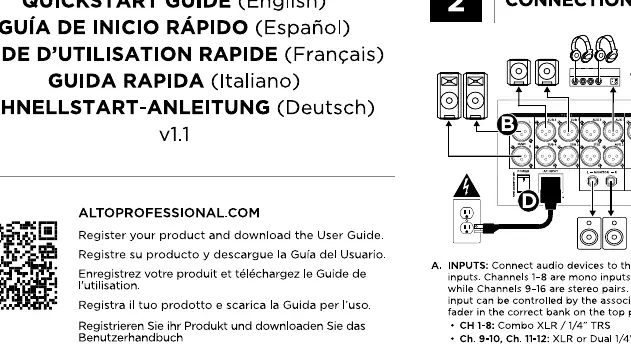

Anschlüsse

Der Mixer verfügt über verschiedene Eingangs- und Ausgangsoptionen:

Eingänge: Kanäle 1-8 (XLR oder 6,35 mm TRS), Kanäle 9-10 (RCA/Cinch), Kanäle 11-12 (XLR oder 6,35 mm TRS), Kanäle 13-14 (RCA/Cinch), Kanäle 15-16 (3,5 mm TRS).
Ausgänge: Main L/R (XLR), Aux 1-3 (XLR), Monitor L/R (6,35 mm TRS).
Steuerung: Fußschalter-Anschluss (6,35 mm TRS) und Ethernet-Port für Protokollsteuerung.
USB: USB-B/USB-C Anschluss für Computerverbindung und USB-A zum Aufladen von Geräten.

Funktionen

Das Gerät bietet eine intuitive Steuerung über ein Display und kapazitive Touch-Tasten. Die wichtigsten Bedienelemente umfassen:

Kanal-Fader: Kapazitive Touch-Fader zur Steuerung der Pegel.
Bank-Select: Umschalten zwischen den Kanalbänken 1-6 und 7-16.
Output-Select: Auswahl der Ausgänge für die Pegelsteuerung.
Monitor: Lautstärkeregler für Kopfhörer und Monitor-Ausgänge.

Bedienung

Kanalsteuerung und Effekte

Wählen Sie den gewünschten Kanal durch Drücken der entsprechenden Taste (SEL).
Drücken Sie die Taste FX, um Effekte hinzuzufügen.
Verwenden Sie den Drehregler (KNOB), um den Effektwert anzupassen.
Drücken Sie erneut die FX-Taste, um den Effekt zu bestätigen.

Presets speichern

Nehmen Sie alle gewünschten Einstellungen vor (Panning, EQ, Kompression, etc.).
Drücken Sie die FUNCTION-Taste.
Wählen Sie "SAVE" auf dem Display und bestätigen Sie mit dem Drehregler.

Bluetooth-Verbindung

Wählen Sie Kanal 13/14.
Drücken Sie die SEL-Taste für diesen Kanal.
Drücken Sie die FUNCTION-Taste und wählen Sie "Bluetooth".
Aktivieren Sie Bluetooth an Ihrem Gerät und wählen Sie "TMD16 Bluetooth" aus der Liste der verfügbaren Geräte.

Praktische Hilfe

Typische Probleme

Kein Ton aus einem Kanal

Überprüfen Sie, ob der richtige Kanal ausgewählt ist und ob der Fader-Pegel korrekt eingestellt ist.

Bluetooth-Gerät verbindet sich nicht

Stellen Sie sicher, dass sich der Mixer im Bluetooth-Kopplungsmodus befindet und die Lautstärke des Kanals 13/14 aufgedreht ist.

Vor der Verwendung

Netzkabel anschließen
Eingabegeräte (Mikrofone, Instrumente) an die entsprechenden Kanäle anschließen
Ausgabegeräte (Lautsprecher, Monitore) an Main L/R oder Aux anschließen
Gerät einschalten
Kanalbank auswählen (1-6 oder 7-16)

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

USB-Anschlüsse: USB-B/C für Computer-Audio-Interface, USB-A zum Aufladen von Mobilgeräten.

Abbildungen und Diagramme

Die Oberseite zeigt die Kanal-Fader (A), die Display-Sektion (B), die Steuerungs-Drehregler (C) und die Funktions-Tasten (D).
Die Rückseite zeigt die Eingangs- und Ausgangsbuchsen sowie den Netzschalter.

Modellkompatibilität

Unterstützt sowohl XLR- als auch 6,35 mm TRS-Anschlüsse für verschiedene Audioquellen.
