Bedienungsanleitung für Behringer Pro Mixer Series
Schnellstartanleitung für die Behringer Pro Mixer Serie. Erfahren Sie, wie Sie Ihren VMX1000USB, VMX300USB, VMX200USB oder VMX100USB anschließen, die Bedienelemente nutzen und das Gerät für DJ-Sets einrichten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Behringer Pro Mixer Serie (VMX1000USB, VMX300USB, VMX200USB, VMX100USB) ist für DJ-Anwendungen konzipiert. Die Inbetriebnahme erfolgt durch das Anschließen der Audioquellen, das Einschalten des Mixers bei heruntergeregeltem MAIN OUT und die anschließende Pegelanpassung mittels GAIN- und CHANNEL-Fadern. S. 13, 14
Wichtigste Schritte
- Anschluss der Audioquellen S. 7, 8
- Pegelanpassung S. 13
- Synchronisation S. 13, 14
Erste Inbetriebnahme
- Alle Geräte ausschalten, Verbindungen herstellen, Mixer mit MAIN OUT auf Minimum einschalten, Audioquellen starten, Pegel anpassen. S. 13
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Verzerrter Klang
GAIN-Regler reduzieren.
S. 13Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| USB-Schnittstelle | 16-bit, 48 kHz | Digitale Audio-Schnittstelle für Ein- und Ausgang. | S. 15 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4, 5
- Anschlussdiagramme S. 7, 8
- Bedienelemente S. 9, 10, 11, 12
- Inbetriebnahme S. 13, 14
- Technische Daten S. 15
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Schnellstartanleitung bietet eine Übersicht über die Installation und Bedienung der Behringer Pro Mixer Serie (VMX1000USB, VMX300USB, VMX200USB, VMX100USB). Sie enthält wichtige Sicherheitshinweise, Anschlussdiagramme, Erklärungen der Bedienelemente sowie eine Schritt-für-Schritt-Anleitung zur Inbetriebnahme.
Sicherheitshinweise
Bitte beachten Sie die folgenden Sicherheitsregeln:
- Öffnen Sie niemals das Gehäuse, da im Inneren keine vom Benutzer reparierbaren Teile vorhanden sind.
- Setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus, um das Risiko von Feuer oder Stromschlägen zu vermeiden.
- Verwenden Sie nur vom Hersteller spezifizierte Zubehörteile.
- Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist.
- Trennen Sie das Gerät bei Gewitter oder längerer Nichtbenutzung vom Stromnetz.

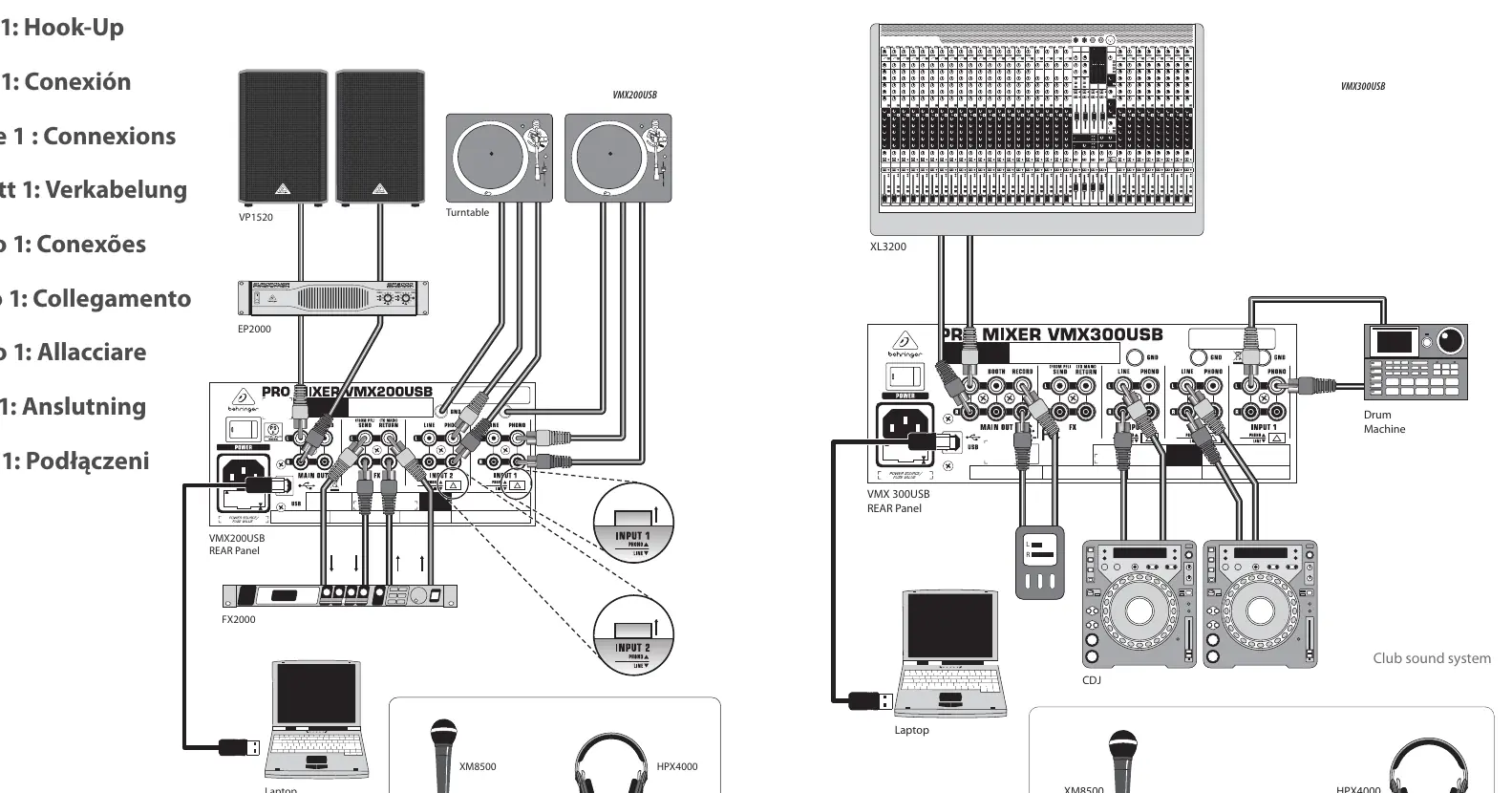

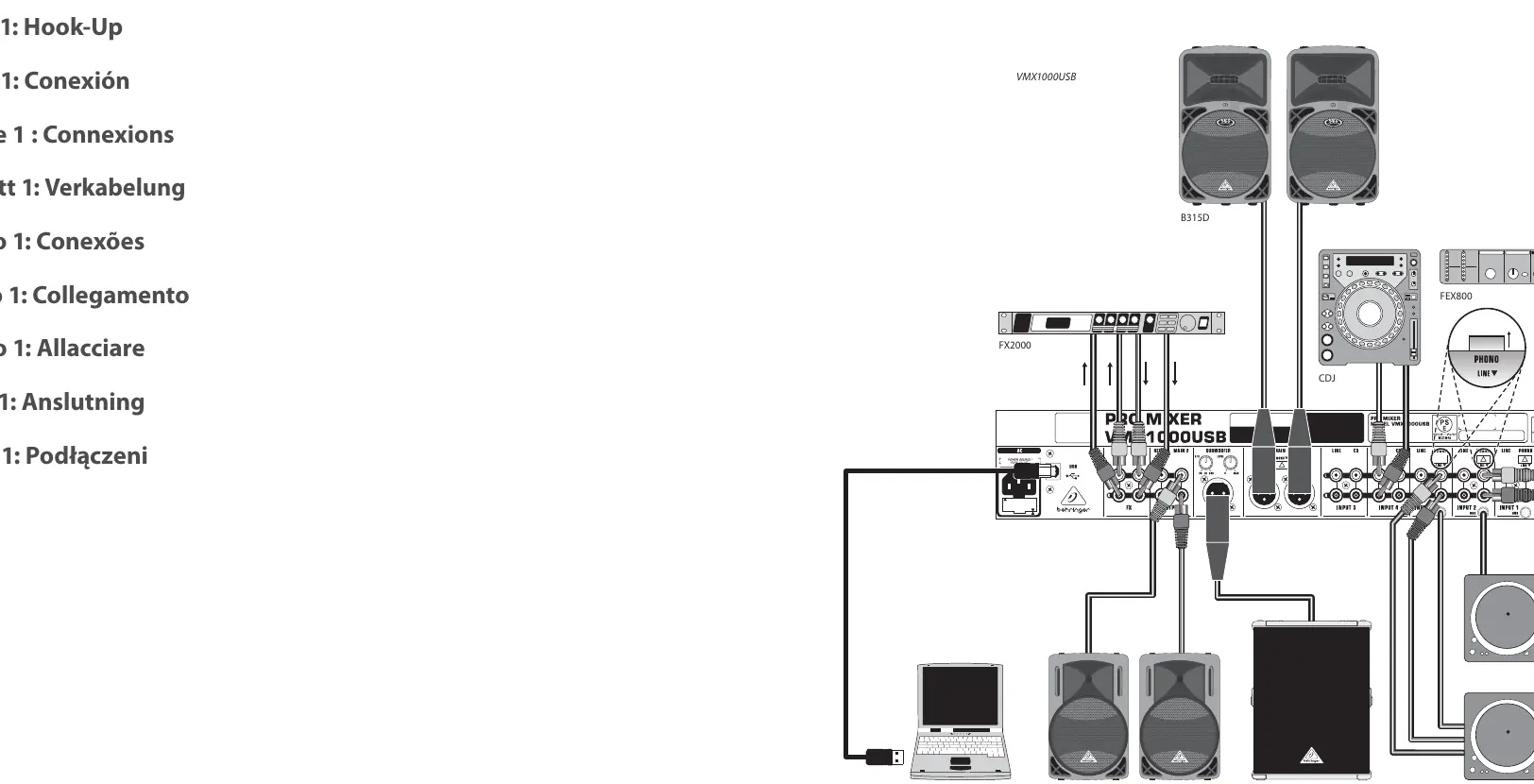

Anschluss (Hook-up)
Die Anleitung enthält detaillierte Diagramme für den Anschluss verschiedener Audioquellen:
- Eingänge: Anschluss von Plattenspielern (Phono), CD-Playern (CDJ), Laptops und Mikrofonen.
- Ausgänge: Anschluss von Verstärkern (EP2000), Lautsprechern (B212D, B315D, VP1520) und Subwoofern.
- Zubehör: Integration von Effektgeräten (FX2000) und Kopfhörern (HPX4000).

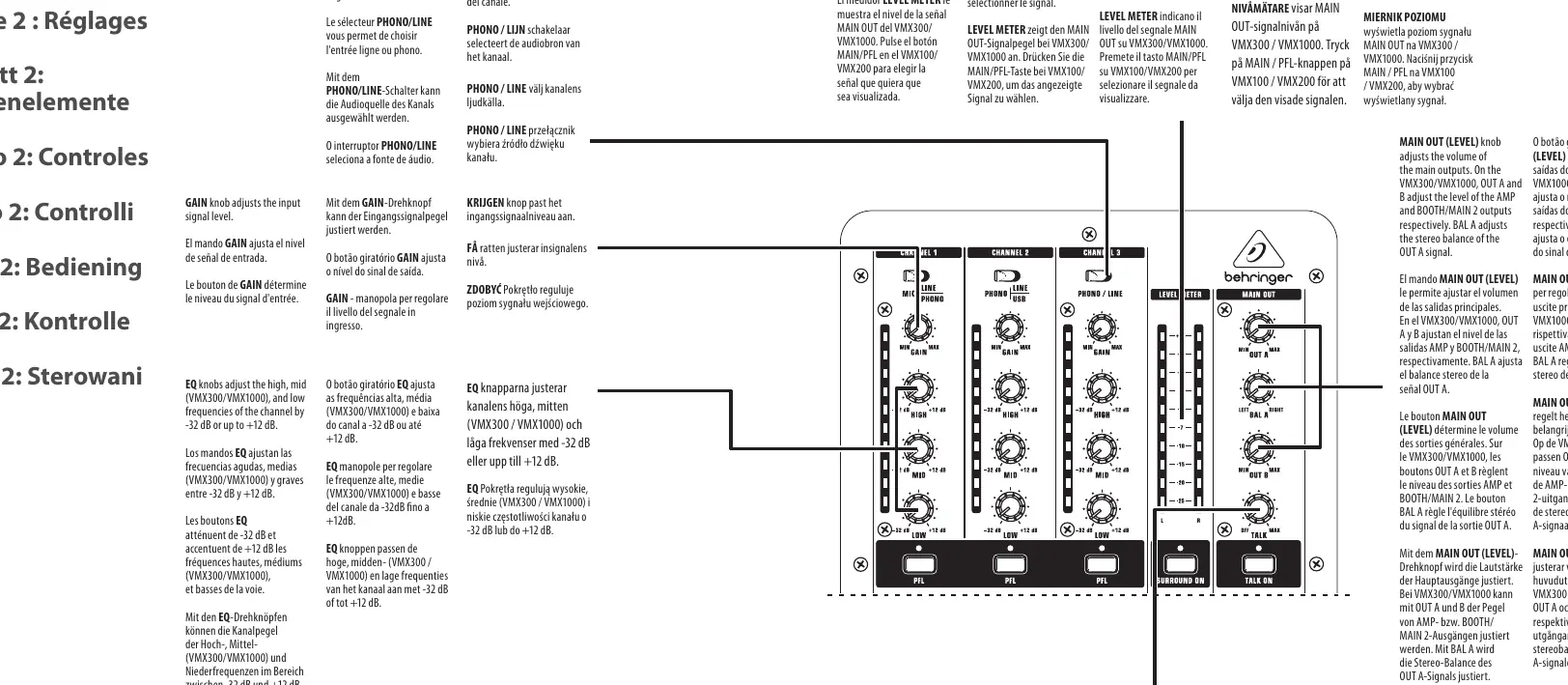

Bedienelemente
Die Mixer verfügen über eine Vielzahl von Bedienelementen zur Klangregelung und Signalsteuerung:
- Kanalsteuerung: GAIN-Regler zur Anpassung des Eingangspegels, EQ-Regler (High, Mid, Low) zur Frequenzanpassung.
- Crossfader: Regler zur Überblendung zwischen den Audioquellen, inklusive CURVE-Schalter zur Einstellung der Überblendcharakteristik.
- Beat Counter: Hilft bei der Synchronisation der Audioquellen für nahtlose Übergänge.

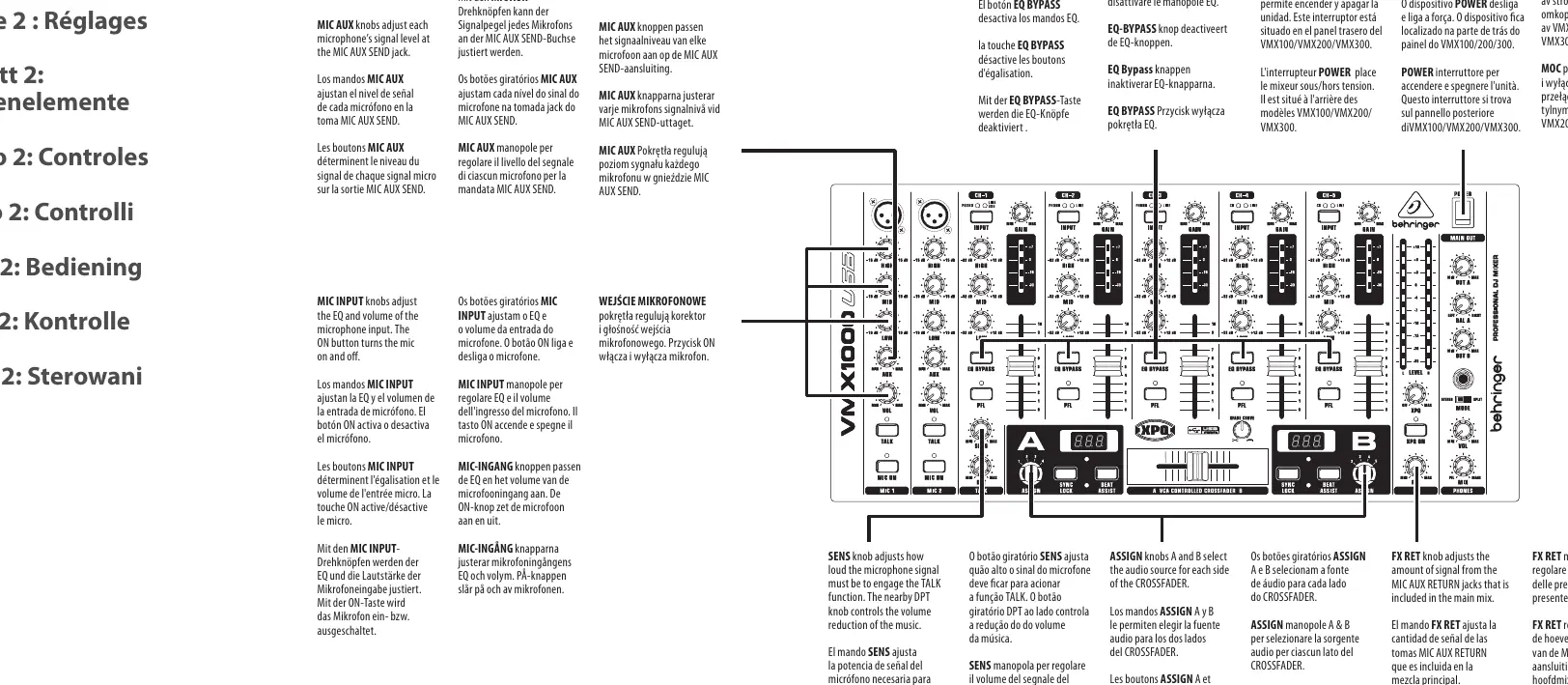

- Mikrofon-Sektion: MIC INPUT-Regler für EQ und Lautstärke, TALK-Funktion zur automatischen Pegelabsenkung der Musik bei Mikrofonnutzung.
- Kopfhörer-Sektion: PFL-Regler (Pre-Fader Listen) zur Vorhörkontrolle.
Inbetriebnahme
- Stellen Sie alle Audio-, USB- und Lautsprecherverbindungen her, während alle Geräte ausgeschaltet sind.
- Schalten Sie den Mixer ein, wobei die MAIN OUT-Regler auf Minimum stehen sollten.
- Schalten Sie Ihre Audioquellen ein und starten Sie die Wiedergabe.
- Erhöhen Sie die MAIN OUT- und PFL/PHONES-Regler auf das gewünschte Niveau.
- Justieren Sie den GAIN-Regler für jeden Kanal, der ein Signal empfängt.
- Nutzen Sie den Beat Counter und die SYNC LOCK-Funktion zur Synchronisation der Tempi.
Technische Daten
Die technischen Spezifikationen umfassen Details zu Audioeingängen (Mic, Phono, Line), Audioausgängen (Main Out, Booth, Phones), Equalizer-Frequenzen, USB-Schnittstelle (16-bit, 48 kHz) sowie Stromverbrauch und Abmessungen für jedes Modell der Serie.
Herstellerinformationen
Behringer
Praktische Hilfe
Typische Probleme
Audio klingt verzerrt
Reduzieren Sie den GAIN-Regler des entsprechenden Kanals.
Tempo-Anzeige springt stark
Drücken Sie die SYNC LOCK-Taste, um das angezeigte Tempo zu stabilisieren.
Kein Signal am Ausgang
Überprüfen Sie die MAIN OUT-Regler und stellen Sie sicher, dass die Audioquellen eingeschaltet sind.
Vor der Verwendung
- Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie Verbindungen herstellen.
- Prüfen Sie, ob die Netzspannung für Ihr Modell korrekt ist.
- Verwenden Sie hochwertige Kabel für Audioverbindungen.
- Stellen Sie sicher, dass die Belüftungsschlitze nicht blockiert sind.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- PFL (Pre-Fader Listen)
- Ermöglicht das Vorhören eines Kanals über Kopfhörer, bevor er in den Hauptmix gelangt.
Abbildungen und Diagramme
- Die Diagramme zeigen die Verkabelung von Plattenspielern, CD-Playern und Laptops an die Eingänge.
- Die Diagramme zeigen den Anschluss von Verstärkern und aktiven Lautsprechern an die Ausgänge.
Modellkompatibilität
- Die Serie umfasst VMX1000USB, VMX300USB, VMX200USB und VMX100USB.
- Einige Funktionen wie KILL HOLD/TAP sind nur beim VMX300USB verfügbar.
