Installationsanleitung für Allen + Roth Pendelleuchte 43532/43533

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die sichere Installation und Inbetriebnahme der Allen + Roth Pendelleuchte (Modell 43532/43533). Die Leuchte ist ausschließlich für den Innenbereich bestimmt und darf nicht in feuchten Umgebungen installiert werden. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden.

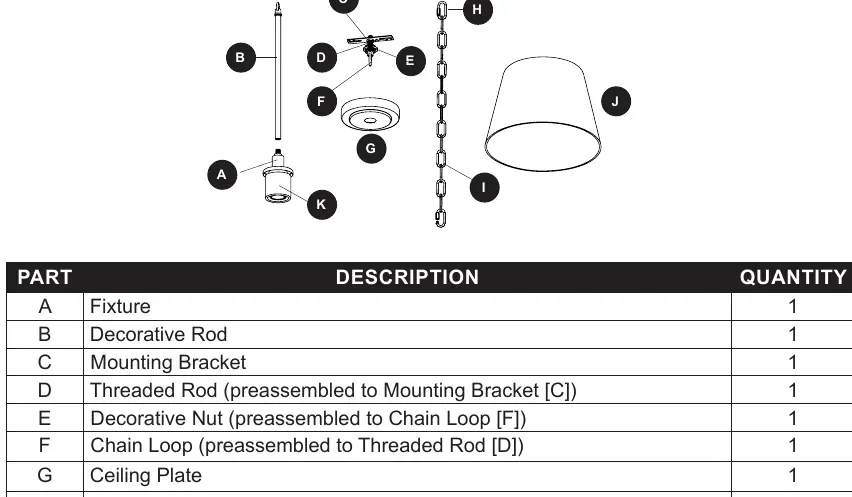

Lieferumfang

• Leuchte (A)
• Dekoratives Rohr (B)
• Montagehalterung (C)
• Gewindestange (D)
• Dekorative Mutter (E)
• Kettenglied (F)
• Deckenplatte (G)
• Offenes Kettenglied (H)
• Kette (I)
• Glasschirm (J)
• Fassungsring (K)
• Hardware: Drahtverbinder (AA), Halterungsschrauben (RR)

Sicherheitshinweise

• Stromschlaggefahr: Vor der Installation Sicherungen entfernen oder Schutzschalter ausschalten.
• Erdung: Die Leuchte muss an ein geerdetes elektrisches System angeschlossen werden. Schließen Sie das blanke oder grüne Erdungskabel niemals an stromführende (schwarze) oder neutrale (weiße) Kabel an.
• Installation: Die Leuchte muss direkt an einer Anschlussdose montiert werden. Hängen Sie die Leuchte niemals nur an den Stromkabeln auf.
• Umgebung: Nur für den Innenbereich geeignet. Nicht für feuchte oder Außenbereiche verwenden.

Montageanleitung

1. Schalten Sie den Strom am Sicherungskasten und Wandschalter aus.
2. Schrauben Sie das dekorative Rohr (B) im Uhrzeigersinn an die Leuchte (A).
3. Kürzen Sie die Kette (I) bei Bedarf mit einer Zange auf die gewünschte Länge.

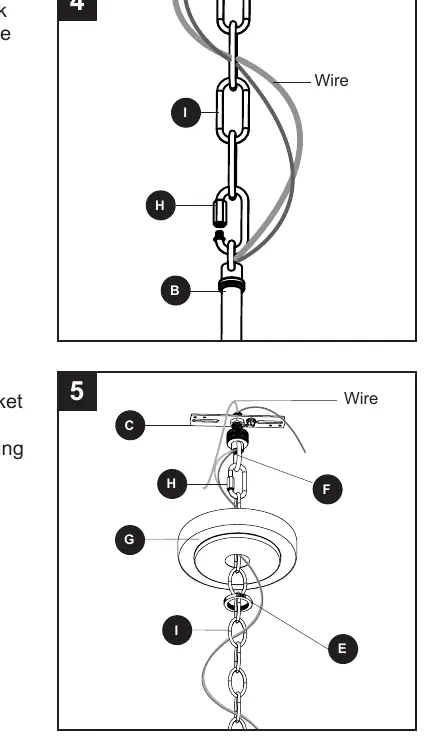

4. Verbinden Sie die Kette (I) mit dem dekorativen Rohr (B) mittels des offenen Kettenglieds (H). Fädeln Sie die Kabel durch die Kettenglieder.
5. Führen Sie Kette und Kabel durch die dekorative Mutter (E), die Deckenplatte (G) und die Montagehalterung (C). Verbinden Sie die Kette mit der Schlaufe (F) an der Halterung.
6. Befestigen Sie die Montagehalterung (C) mit den Schrauben (RR) an der Anschlussdose.
7. Verbinden Sie das blanke Erdungskabel der Leuchte mit der Erdungsschraube an der Halterung (C).
8. Kürzen Sie die Zuleitungen bei Bedarf auf ca. 20 cm (8 Zoll) Länge.
9. Isolieren Sie die Enden der beiden Leuchtenkabel ab (ca. 1,3 cm / 1/2 Zoll).
10. Identifizieren Sie die Kabel: Ein Kabel ist glatt, das andere hat Rippen.

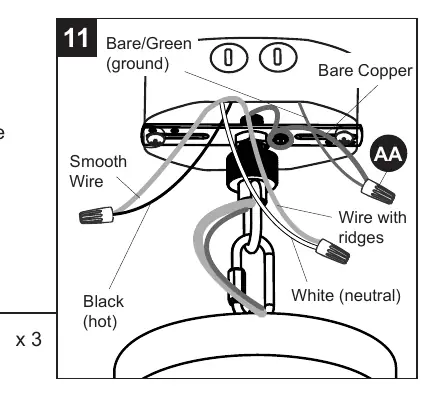

11. Verbinden Sie die Kabel: Blankes Kupfer an Erdung, geripptes Kabel an Weiß (Neutral), glattes Kabel an Schwarz (Stromführend). Sichern Sie die Verbindungen mit den Drahtverbindern (AA).
12. Sichern Sie die Drahtverbinder mit Isolierband und verstauen Sie die Kabel in der Anschlussdose.
13. Befestigen Sie die Deckenplatte (G) mit der Mutter (E) bündig an der Decke.
14. Entfernen Sie den Fassungsring (K), setzen Sie den Glasschirm (J) auf und fixieren Sie ihn mit dem Ring (K).
15. Installieren Sie ein E26-Leuchtmittel und schalten Sie den Strom wieder ein.

Fehlerbehebung

Sollte die Leuchte nicht funktionieren, prüfen Sie die Verkabelung und das Leuchtmittel. Wenn die Deckenplatte nicht bündig abschließt, entfernen Sie das Kettenglied (F) von der Gewindestange (D) und passen Sie die Sechskantmuttern an der Unterseite der Stange an.

Technische Daten

Die Leuchte ist kompatibel mit E26-Sockel-Leuchtmitteln: LED (max. 25W), CFL (max. 25W) oder Glühbirnen (max. 60W).
