Installationsanleitung für Allen-Bradley POINT I/O ControlNet Adapter 1734-ACNR
Detaillierte Installationsanleitung für den Allen-Bradley POINT I/O ControlNet Adapter (1734-ACNR, 1734-ACNRK). Erfahren Sie mehr über Montage, Verdrahtung, Statusanzeigen und technische Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der 1734-ACNR ist ein ControlNet-Adapter für POINT I/O-Systeme. Er wird auf einer DIN-Schiene montiert, über ein Daumenrad adressiert und mit 24V DC versorgt. S. 5, 6, 7
Wichtigste Schritte
- Montage auf DIN-Schiene S. 6
- Einstellen der Knotenadresse S. 6
Erste Inbetriebnahme
- Sicherstellen, dass Series C Module verwendet werden, dann Stromversorgung anschließen. S. 6
Probleme und Lösungen
Modulstatus leuchtet dauerhaft rot
Nicht behebbarer Fehler: Selbsttest-Fehler oder Firmware-Fehler.
S. 8Wartung und Reset
- Kein Reset-Knopf; Fehler werden durch Beheben der Ursache (z.B. Stromzyklus oder Konfigurationskorrektur) gelöst. S. 8, 9
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Eingangsspannung | 10-28.8V DC | Betriebsspannungsbereich | S. 9 |
| Gewicht | 255 g | Ungefähres Gewicht | S. 9 |
Wo es im PDF steht
- Montageanleitung S. 6
- Verdrahtung S. 7
- Statusanzeigen S. 8, 9
- Technische Daten S. 9, 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für den POINT I/O ControlNet Adapter (Modelle 1734-ACNR und 1734-ACNRK). Das Gerät ist für den Einsatz in industriellen Umgebungen (Pollution Degree 2) vorgesehen und muss in einem geeigneten Gehäuse montiert werden. Beachten Sie unbedingt die ESD-Schutzmaßnahmen (elektrostatische Entladung) bei der Handhabung.
Montage des Adapters
Der Adapter wird auf einer DIN-Schiene montiert. Stellen Sie sicher, dass die DIN-Schiene ordnungsgemäß geerdet ist. Verwenden Sie nur verzinkten, chromatierten Stahl für die DIN-Schiene, um eine korrekte Erdung zu gewährleisten. Entfernen Sie die Sicherheitsendkappe erst, wenn der Adapter installiert ist, und verwenden Sie diese, um freiliegende Anschlüsse auf der letzten Montagebasis abzudecken.
Adressierung
Die Netzwerkknotenadresse wird über den 2-Positionen-Daumenradschalter eingestellt. Gültige Einstellungen liegen im Bereich von 01 bis 99. Verwenden Sie die + oder - Tasten, um die Nummer zu ändern.
Verdrahtung
Der Adapter unterstützt 12/24V DC Stromversorgung. Schließen Sie keine 120/240V AC Spannung an. Der NAP-Port (Network Access Port) ist nur für temporäre Programmierzwecke vorgesehen und erfordert ein 1786-CP Kabel. Trennen oder verbinden Sie keine Kabel, während das Gerät unter Spannung steht, um Lichtbögen in explosionsgefährdeten Bereichen zu vermeiden.
Statusanzeigen
Die Statusanzeigen (Module Status, PointBus Status, ControlNet A/B Status) dienen der Diagnose. Ein dauerhaft grünes Licht zeigt den Normalbetrieb an. Blinkendes Rot bei der Modulstatusanzeige deutet auf einen behebbareren Fehler hin (z. B. Firmware-Update, MAC-ID-Änderung), während ein dauerhaft rotes Licht auf einen nicht behebbaren Fehler (z. B. Selbsttest-Fehler) hinweist.
Technische Daten
Der Adapter unterstützt bis zu 17 Erweiterungsmodule, abhängig vom Stromverbrauch auf dem Backplane-Bus. Die Eingangsspannung liegt im Bereich von 10 bis 28,8V DC. Das Gerät ist für einen Betriebstemperaturbereich von -20 bis +55 °C ausgelegt.
Praktische Hilfe
Typische Probleme
Modulstatus blinkt rot
Behebbarer Fehler: Firmware-Update läuft, MAC-ID wurde geändert oder CPU-Last überschritten.
Modulstatus leuchtet dauerhaft rot
Nicht behebbarer Fehler: Selbsttest-Fehler (Checksumme oder RAM) oder fataler Firmware-Fehler.
POINTBus Status blinkt rot
Knotenfehler (I/O-Verbindungs-Timeout), fehlendes Modul oder Anzahl der erwarteten Module stimmt nicht.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung vor der Installation unterbrochen ist.
- Verwenden Sie nur Series C POINT I/O Module.
- Stellen Sie sicher, dass die DIN-Schiene ordnungsgemäß geerdet ist.
- Verwenden Sie ESD-Schutzmaßnahmen bei der Handhabung der Komponenten.
- Überprüfen Sie, ob die Umgebung den Spezifikationen (Pollution Degree 2) entspricht.
Technische Daten in der Praxis
- Eingangsspannung
- 10-28.8V DC (Nennspannung 24V DC).
- Erweiterungskapazität
- Bis zu 17 Module, abhängig vom Stromverbrauch auf dem Backplane-Bus.
- Betriebstemperatur
- -20 bis +55 °C.
- Isolationsspannung
- 50V (kontinuierlich), Basisisolierung.
Abbildungen und Diagramme

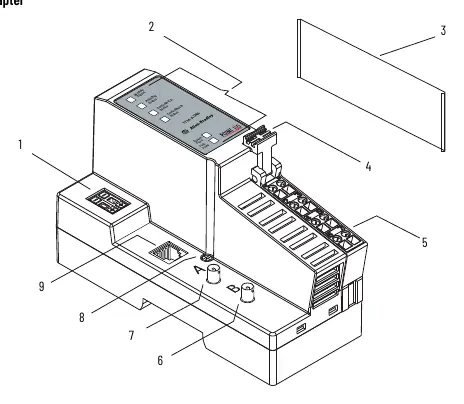

- Abbildung 1 zeigt die externen Merkmale: Adress-Daumenrad, Statusanzeigen, Sicherheitsendkappe und Anschlüsse.
- Abbildung 3 zeigt die 12/24V DC Verdrahtung für die interne Stromversorgung.
Modellkompatibilität
- Nur Series C POINT I/O Module verwenden; Series A und B sind nicht kompatibel.
- Nicht für den Einsatz in Wohnumgebungen vorgesehen.
