Bedienungsanleitung für DMX-Interface Pathway PWINF DIN CC 12-Kanal-Relaismodul

Wichtige Informationen aus der Anleitung

Das Pathway PWINF DIN CC ist ein 12-Kanal-DMX-Interface, das für die Steuerung von Niederspannungs-Relaiskontakten entwickelt wurde. Es ist RDM-fähig und für die Montage auf DIN-Schienen konzipiert.

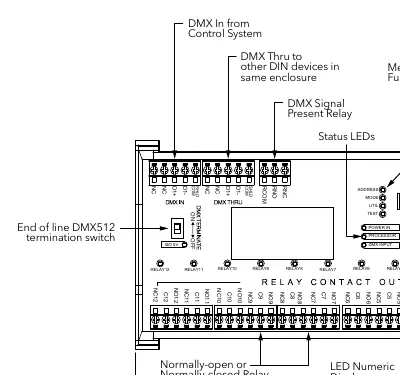

Anschlüsse und Verkabelung

Wichtig: Führen Sie alle Verkabelungsarbeiten nur bei ausgeschalteter Stromversorgung durch.

• Stromversorgung: Das Modul benötigt 9-30 VDC (max. 6 Watt). Achten Sie auf die korrekte Polarität (V+ und V-). Ein Erdungsanschluss (EARTH GROUND) ist für die EMV-Konformität erforderlich.
• DMX512: Verbinden Sie DATA+ und DATA- mit D1+ und D1-. Schließen Sie den Kabelschirm an den SHLD COM-Anschluss an.
• DMX-Terminierung: Wenn das Gerät das letzte in der DMX-Kette ist, muss der DMX-Terminierungsschalter auf ON stehen.
• Relaisausgänge: Jedes der 12 Relais bietet drei Kontakte: Schließer (NO), Öffner (NC) und Gemeinsamer Anschluss (C). Die Kontakte sind für 2A bei 30VDC ausgelegt.

Status-LEDs

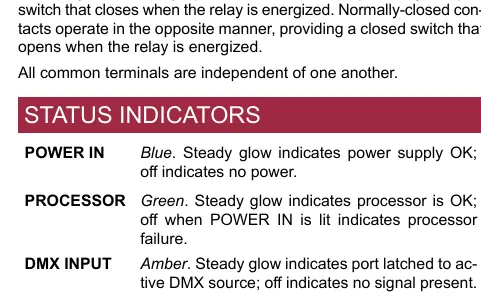

Die LEDs geben Auskunft über den Betriebszustand:

• POWER IN (Blau): Leuchtet bei korrekter Stromversorgung.
• PROCESSOR (Grün): Leuchtet bei ordnungsgemäßem Betrieb.
• DMX INPUT (Gelb): Leuchtet, wenn ein DMX-Signal anliegt.
• RELAY (Rot): Leuchtet, wenn das Relais aktiviert ist.
• FUNCTION (Gelb): Zeigt die Funktion in Verbindung mit der numerischen Anzeige an.

Konfiguration und Betriebsmodi

Das Gerät verfügt über zwei Betriebsmodi: Funktion und Bearbeiten (Edit). Über die Tasten ▲ und ▼ wählen Sie die Funktion (ADDRESS, MODE, UTIL, TEST). Halten Sie ENTER gedrückt, um in den Edit-Modus zu gelangen.

Es stehen 9 Betriebsmodi zur Verfügung, darunter:

• Modus 1-3: Verschiedene Varianten der 12-Kanal-Steuerung (dauerhaft oder kurzzeitig).
• Modus 4-6: 6-Kanal-Split-Modi für komplexere Schaltvorgänge.
• Modus 7: Chase-Modus (Testfunktion).
• Modus 8-9: Einzelkanal-Auswahl und -Aufbau.

Wartung und Sicherheit

Das Gerät ist für den Betrieb in Umgebungen von -10°C bis 45°C ausgelegt. Achten Sie auf die Einhaltung der maximalen Belastungsgrenzen der Relais, um Schäden am Gerät oder an angeschlossenen Komponenten zu vermeiden.
