Bedienungsanleitung für American Lighting 120-CTRL-4CH DMX-Decoder
Schnelleinrichtung und Bedienungsanleitung für den American Lighting 120-CTRL-4CH DMX-Decoder. Erfahren Sie, wie Sie DMX-Adressen einstellen, PWM-Frequenzen anpassen und das Gerät für DMX- oder RF-Steuerung verkabeln.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der American Lighting 120-CTRL-4CH ist ein 4-Kanal-DMX-Decoder für LED-Beleuchtung. Er erfordert eine Eingangsspannung von 100-240V AC und bietet vier Ausgänge mit jeweils 1,5A. Das Gerät ist für den Innenbereich in trockenen Umgebungen konzipiert und hat einen Betriebstemperaturbereich von -20°C bis 50°C. Vor der Installation muss die Stromversorgung unterbrochen werden.
Anschluss und Verkabelung
Der Decoder verfügt über Anschlüsse für die Stromversorgung (100-240V AC) und die LED-Ausgänge. Achten Sie strikt auf die korrekte Polarität bei der Verkabelung der LED-Leuchten (Schwarz, Weiß, Rot, Grün, Blau/Gelb). Stellen Sie sicher, dass alle Kabel fest in den Anschlüssen sitzen, bevor Sie das System einschalten.
Betriebsmodus A: Externer DMX-Master-Controller
In diesem Modus wird der Decoder über einen externen DMX-Controller gesteuert (XLR3-Verbindung erforderlich). Die Konfiguration erfolgt über die drei Tasten am Gerät:
- DMX-Adresse einstellen: Halten Sie eine beliebige Taste für >3 Sekunden gedrückt, um in den Einstellungsmodus zu gelangen. Nutzen Sie Taste A (Hunderter), B (Zehner) und C (Einer) zur Einstellung. Bestätigen Sie durch langes Drücken einer Taste.
- DMX-Kanal wählen: Halten Sie B+C für >3 Sekunden gedrückt. Wählen Sie mit Taste A zwischen 1, 2, 3 oder 4 Kanälen.
- PWM-Frequenz: Halten Sie A+B für >3 Sekunden gedrückt. Wählen Sie mit Taste C die Frequenz (0-9, A-J). Hinweis: Nicht höher als 3KHz einstellen, um Überhitzung zu vermeiden.
- Dimmkurve: Halten Sie A+B+C für >3 Sekunden gedrückt, um den Gamma-Wert (0.1-9.9) anzupassen.
Betriebsmodus B: Funksteuerung (RF)
Dieser Modus erfordert den separat erhältlichen REC-DMX-RF Empfänger und einen RF-Controller. Verbinden Sie den DMX-Ausgang des Empfängers mit dem DMX-Eingang des Decoders. Zur Synchronisierung drücken Sie die 'Learning Key'-Taste am REC-DMX-RF, bis die rote Anzeige blinkt, und führen dann den Kopplungsvorgang am RF-Controller durch.
Wartung und Fehlerbehebung
Verwenden Sie zur Reinigung ein weiches, trockenes oder leicht feuchtes Tuch. Vermeiden Sie aggressive Chemikalien. Wenn das DMX-Signal nicht erkannt wird, prüfen Sie die Verbindung und den Status der Anzeige auf dem Display. Bei Überhitzungsproblemen stellen Sie sicher, dass das Gerät in einem Bereich mit ausreichender Belüftung montiert ist.
Praktische Hilfe
Typische Probleme
DMX-Signal wird nicht erkannt
Prüfen Sie die Kabelverbindungen und stellen Sie sicher, dass der DMX-Master korrekt konfiguriert ist. Die Anzeige '•' neben der Hunderter-Stelle sollte rot leuchten.
Gerät überhitzt
Stellen Sie sicher, dass das Gerät in einem Bereich mit ausreichender Belüftung montiert ist und die PWM-Frequenz nicht über 3KHz eingestellt ist.
Falsche Farbausgabe
Überprüfen Sie die Polarität der Verkabelung zwischen Decoder und LED-Leuchte (Schwarz, Weiß, Rot, Grün, Blau/Gelb).
Vor der Verwendung
- Stromversorgung unterbrechen vor der Installation.
- Eingangsspannung 100-240V AC sicherstellen.
- Polarität der LED-Verkabelung prüfen.
- DMX-Master-Controller bereitstellen (für Modus A).
- REC-DMX-RF Empfänger bereitstellen (für Modus B).
- Kabel fest in den Anschlüssen sichern.
Technische Daten in der Praxis
- Eingangsspannung
- 100-240V AC (Netzstrom).
- Betriebstemperatur
- -20°C bis 50°C.
- PWM-Frequenz
- Einstellbar von 500Hz bis 35KHz (Empfehlung: max 3KHz).
Abbildungen und Diagramme

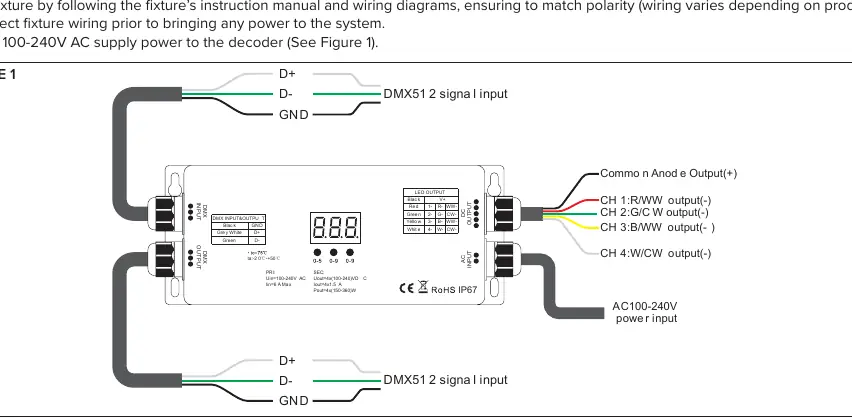

- Abbildung 1 zeigt das Anschlussschema für die Stromversorgung und die LED-Ausgänge.
- Abbildung 2 zeigt den Anschluss eines externen DMX-Controllers via XLR3.

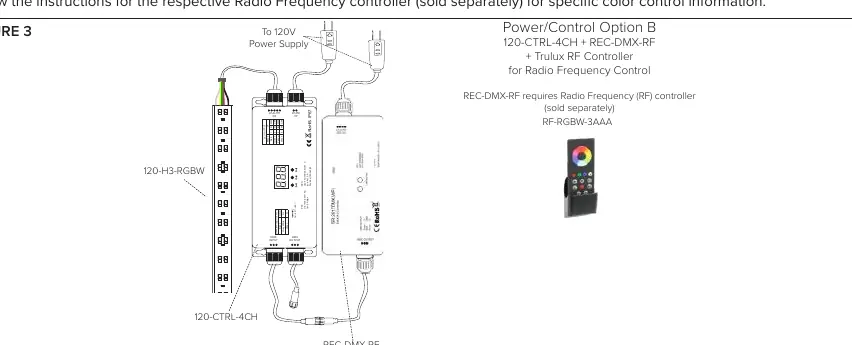

- Abbildung 3 zeigt den Aufbau mit einem RF-Empfänger (REC-DMX-RF).

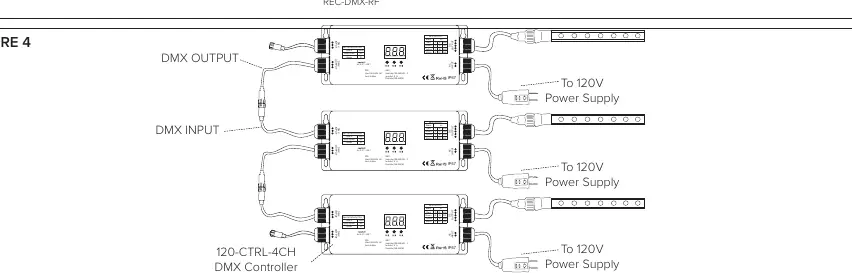

- Abbildung 4 zeigt die Kaskadierung mehrerer Decoder.
Modellkompatibilität
- Kompatibel mit 100-240V DC LED-Produkten.
- DMX-Signalreichweite begrenzt auf ca. 213 Meter (700ft) bei Kaskadierung.
- Modus B erfordert REC-DMX-RF und RF-Controller (separat erhältlich).
