Bedienungsanleitung für American Lighting 12-24V DMX 5-Kanal RJ45 Decoder

Wichtige Informationen aus der Anleitung

Der American Lighting 12-24V DMX 5-Kanal RJ45 Decoder ist für die Steuerung von LED-Beleuchtungssystemen konzipiert. Das Gerät ist für den Innenbereich (IP20) ausgelegt und erfordert eine 12-24V DC Stromversorgung. Achten Sie auf eine ausreichende Belüftung am Montageort, um Überhitzung zu vermeiden. Der Betriebstemperaturbereich liegt zwischen -20°C und 50°C. Schließen Sie niemals Kabel bei eingeschalteter Stromversorgung an.

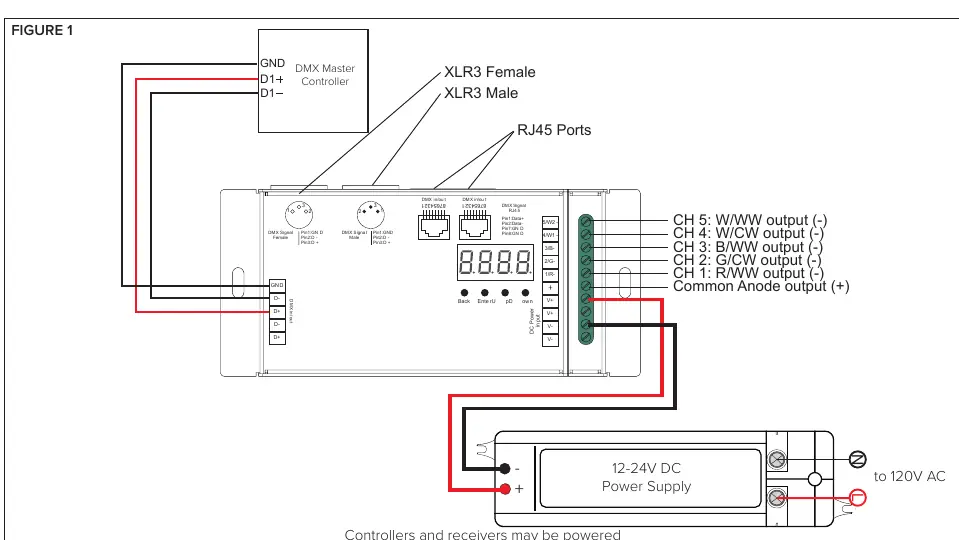

Installation und Verkabelung

Die Montage erfolgt über die integrierten Befestigungslaschen. Das Gerät benötigt ein 12-24V DC Netzteil (separat erhältlich). Achten Sie strikt auf die Polarität bei der Verkabelung der Leuchten und der Stromversorgung. Der Decoder verfügt über 5 Ausgangskanäle, die jeweils mit bis zu 8A belastet werden können.

• Verkabelung: Verbinden Sie die Leuchten gemäß den Anweisungen der jeweiligen Leuchte.
• Stromversorgung: Verbinden Sie das 12-24V DC Netzteil unter Beachtung der Polarität.
• Reihenschaltung: Mehrere Decoder können über D- und D+ Anschlüsse oder XLR3/RJ45-Ports in Reihe geschaltet werden.

Betrieb und Menüführung

Das Gerät bietet zwei Betriebsmodi, die vor der weiteren Konfiguration gewählt werden müssen:

• run1: DMX Decoder Modus.
• run2: Standalone Modus.

Die Navigation erfolgt über die Tasten Back, Enter, Up und Down. Um das Gerät auf Werkseinstellungen zurückzusetzen, halten Sie die Tasten Back und Enter gedrückt, bis das Display erlischt.

Konfiguration und Einstellungen

Über das Menü können verschiedene Parameter angepasst werden:

• A.XXX: DMX-Adresse (Standard 001).
• CHXX: DMX-Kanalanzahl (Standard CH05).
• btXX: PWM-Auflösung (8-Bit oder 16-Bit, Standard 16-Bit).
• PFXX: PWM-Frequenz (00-30, Standard 1kHz).
• gAXX: Dimming-Kurve Gamma-Wert (0.1-9.9, Standard 1.5).
• dPXX: Dekodierungsmodus (Standard dp1.1).
