Karlik 11MRO-2 Elektronischer Dimmer - Bedienungsanleitung &...

Wichtige Informationen aus der Anleitung

Der Karlik 11MRO-2 ist ein elektronischer Dimmer mit Dreh- und Druckknopf, der speziell für dimmbare LED-Lampen, Halogenlampen (mit elektronischem Transformator) und Glühlampen entwickelt wurde. Das Gerät verfügt über einen integrierten Überlast- und Kurzschlussschutz. Wichtig: Das Gerät ist nicht mit magnetischen Transformatoren (z. B. Ringkerntransformatoren) kompatibel. Bei der Verwendung mehrerer Lichtquellen sollten stets Leuchtmittel gleicher Leistung und gleichen Typs verwendet werden.

Installation

Die Installation muss durch eine qualifizierte Fachkraft bei spannungsfreiem Zustand erfolgen.

1. Schalten Sie die Hauptsicherungen der Hausinstallation aus.
2. Prüfen Sie, ob der Phasenleiter in der Unterputzdose vorhanden ist.

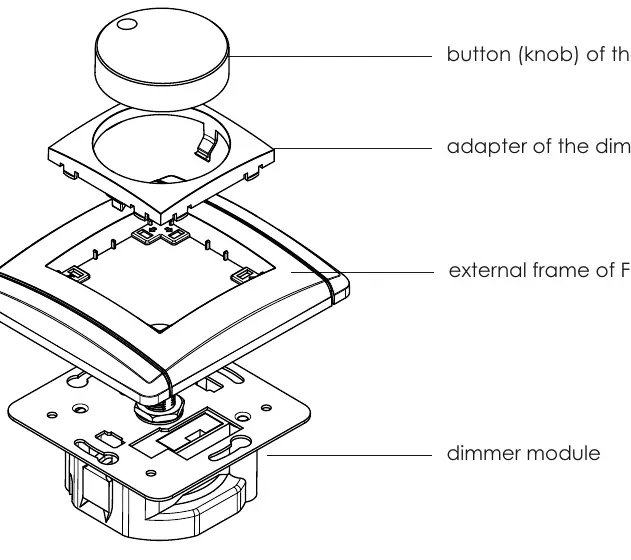

3. Entfernen Sie den Reglerknopf (mit einem Schraubendreher vorsichtig abhebeln).
4. Entfernen Sie den externen Adapter, indem Sie die Clips an den Seitenwänden mit einem flachen Schraubendreher lösen.
5. Schließen Sie den Phasenleiter an die Klemme mit der Kennzeichnung "L" an.
6. Schließen Sie den anderen Leiter an die Klemme mit dem Pfeilsymbol an.
7. Montieren Sie das Dimmermodul in der Unterputzdose mit den beiliegenden Clips oder Schrauben.
8. Setzen Sie den externen Rahmen, den Dimmer und den Bedienknopf wieder zusammen.
9. Schalten Sie die Sicherungen ein und führen Sie einen Funktionstest durch.

Programmierung

Alle Programmierschritte müssen zügig nacheinander erfolgen (maximal 3 Sekunden Intervall zwischen den Schritten).

Konfiguration der Mindesthelligkeit

1. Schalten Sie den Dimmer aus und drehen Sie den Knopf auf die Position MINIMUM (ganz nach links).
2. Starten Sie den Regler 3-mal neu (Ein-Aus-Ein-Aus-Ein) mit ca. 1 Sekunde Intervall.
3. Das Licht beginnt zu blinken, der Dimmer ist im Konfigurationsmodus.
4. Drehen Sie innerhalb von 3 Sekunden nach dem Erlöschen des Lichts den Knopf nach rechts, bis das Licht angeht und die gewünschte Mindesthelligkeit erreicht ist.
5. Lassen Sie den Dimmer für 3 Sekunden in dieser Position, um den Wert zu speichern.

Betriebsmodus ändern

Standardmäßig ist Modus 2 aktiv. Bei Problemen (z. B. Flackern) kann auf Modus 1 gewechselt werden.

1. Schalten Sie den Dimmer aus und drehen Sie den Knopf auf die Position MAXIMUM (ganz nach rechts).
2. Schalten Sie den Dimmer 3-mal ein und aus (mit 1 Sekunde Intervall).
3. Das Licht blinkt, der Dimmer ist im Konfigurationsmodus.
4. Für Modus 1: Drehen Sie den Knopf innerhalb von 3 Sekunden auf MINIMUM und dann zurück auf MAXIMUM.
5. Für Modus 2: Drehen Sie den Knopf innerhalb von 3 Sekunden auf MINIMUM.
6. Das Licht signalisiert die Einstellung (1-mal Blinken = Modus 1, 2-mal Blinken = Modus 2).

Technische Daten

• Spannungsversorgung: 230V~ 50Hz
• LED-Last: 0-100W (max. 10 dimmbare LED-Lampen)
• Halogen/Glühlampen-Last: 10-250W
• Betriebstemperatur: -20°C bis +45°C
• Schutzart: IP20
• Montage: Standard-Unterputzdose Ø 60mm
