Installationsanleitung für Juno Slimform LED-Einbauleuchte
Erfahren Sie, wie Sie die Juno Slimform LED-Einbauleuchte sicher installieren. Diese Anleitung enthält detaillierte Schritte zur Montage, Verkabelung, Farbtemperatureinstellung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation der Juno Slimform LED-Einbauleuchte. Vor Beginn der Arbeiten muss der Strom am Sicherungskasten oder Trennschalter ausgeschaltet werden. Die Installation sollte von einem qualifizierten Elektriker durchgeführt werden. Tragen Sie während der Installation stets Schutzhandschuhe und eine Schutzbrille.
Lieferumfang
- LED Juno Slimform Lichtmodul
- Montagehalterung
- Drahtmuttern (P3H und P1 für MVOLT-Version)
- Schraubadapter (8#32)
- 12mm Schraube und Mutter
Vorbereitung und Farbtemperatur
Stellen Sie vor der Installation den Schalter auf der Rückseite der Leuchte auf die gewünschte Farbtemperatur ein.
Montage der Halterung
Befestigen Sie die Montagehalterung mit den mitgelieferten #8 Schrauben an der Junction Box. Achten Sie darauf, dass die Seite mit der Aufschrift "THIS SIDE DOWN" zum Boden zeigt. Bei quadratischen Modellen richten Sie die geraden Kanten der Halterung parallel zur Wand aus.
Sicherungskabel (Tether Cable)

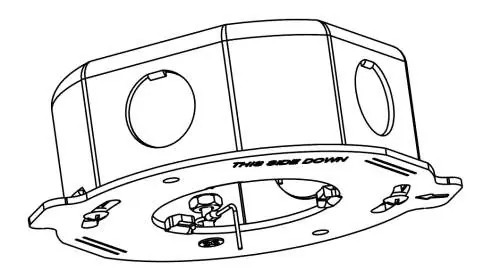

Befestigen Sie das Sicherungskabel entweder durch die 12mm Schraubenposition (Methode A) oder durch eine der vorhandenen Montageschrauben an der Junction Box (Methode B). Methode A wird für eine einfachere Installation empfohlen.
Elektrischer Anschluss
Verbinden Sie die Erdungskabel (blankes Kupfer) miteinander. Verbinden Sie anschließend das schwarze Leuchtenkabel mit dem schwarzen Stromversorgungskabel und das weiße Leuchtenkabel mit dem weißen Stromversorgungskabel mithilfe der Drahtmuttern. Bei 0-10V Dimmern verbinden Sie das violette Kabel (+) mit dem positiven Dimmerkabel und das rosa Kabel (-) mit dem negativen Dimmerkabel.
Installation der Leuchte
Führen Sie die Kabel in die Anschlussdose. Richten Sie die Pfeile auf der Montagehalterung und der Leuchte aus. Drücken Sie die Leuchte leicht nach oben und drehen Sie sie im Uhrzeigersinn um 90 Grad, bis Sie ein Einrasten spüren.
Fehlerbehebung
Falls die Leuchte nicht funktioniert, prüfen Sie die Verkabelung, die Erdung und die Netzspannung. Bei weiteren Problemen wenden Sie sich an den technischen Support unter (800) 705-7378.
Herstellerinformationen
Acuity Brands, Inc.
Praktische Hilfe
Typische Probleme
Leuchte funktioniert nicht
Prüfen Sie, ob die Leuchte korrekt verkabelt und geerdet ist. Stellen Sie sicher, dass die Netzspannung korrekt ist.
Lücke zwischen Leuchte und Decke
Wenn die Junction Box zu weit aus der Decke herausragt, kann ein Spalt entstehen.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten.
- Sicherheitsbrille und Handschuhe tragen.
- Kompatible 4-Zoll-Junction-Box (Metall oder Kunststoff) prüfen.
- Farbtemperatur am Schalter auf der Rückseite einstellen.
- Sicherstellen, dass die Montagehalterung korrekt ausgerichtet ist.
Technische Daten in der Praxis
- 0-10V Dimming
- Erfordert einen kompatiblen 0-10V Dimmer für 120-277V Treiber.
- Junction Box Anforderungen
- Mindestens 1 3/4 Zoll Tiefe und 3 Zoll Durchmesser Freiraum erforderlich.
Abbildungen und Diagramme
- Abbildung 2: Schalter für Farbtemperatur auf der Rückseite.
- Abbildung 3: Ausrichtung der Montagehalterung parallel zur Wand.

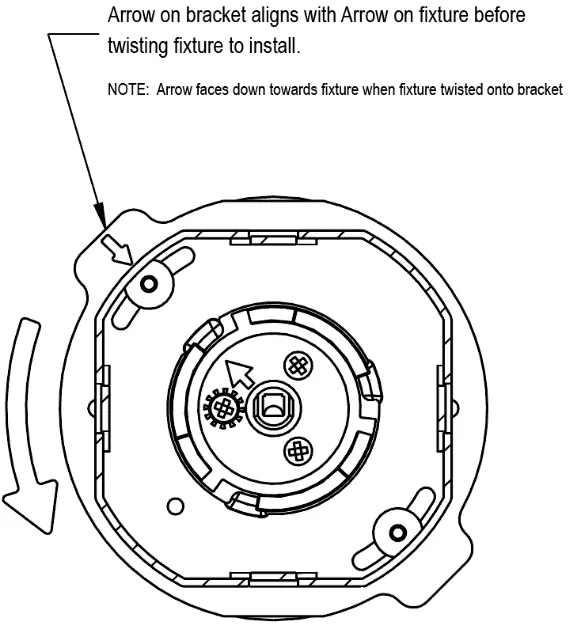

- Abbildung 7: Ausrichtung der Pfeile für die Montage.

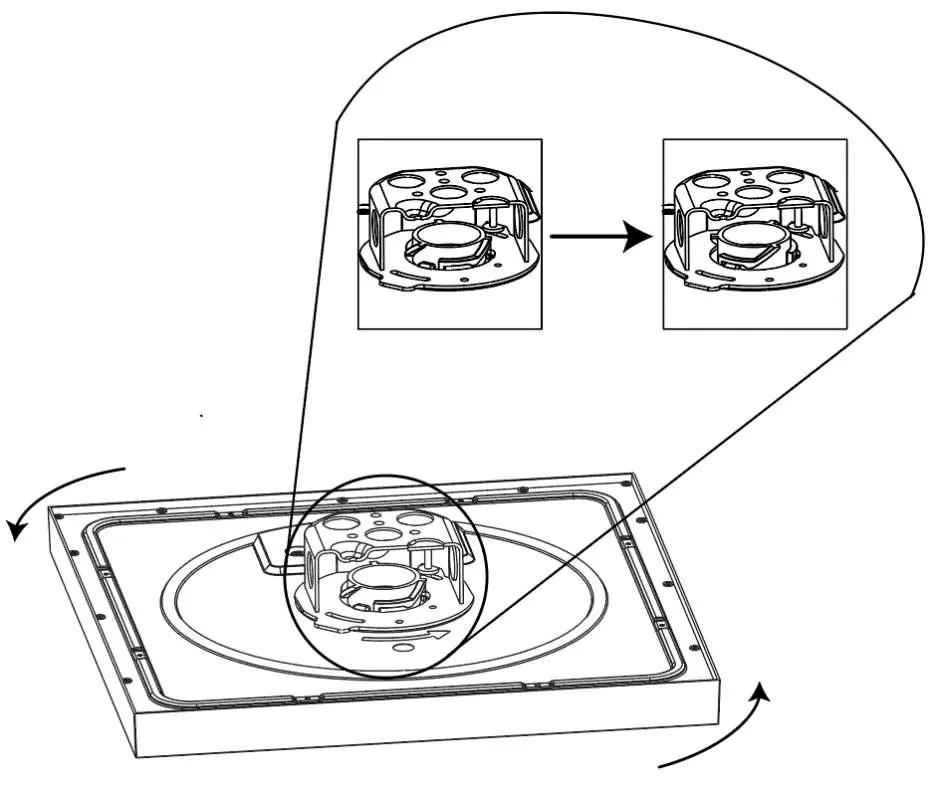

- Abbildung 8: Einrasten der Leuchte durch Drehen im Uhrzeigersinn.
Modellkompatibilität
- Nur für UL-gelistete Junction Boxen geeignet.
- Nicht für unzulässige Dimmer geeignet; siehe JUNOSLIMFORM-DIM für kompatible Modelle.
