ACME Flandina 12 LED-Scheinwerfer Bedienungsanleitung

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Informationen zur Installation, Verwendung und Wartung des ACME Flandina 12 LED-Scheinwerfers. Das Gerät ist ausschließlich für den Innenbereich in trockenen Umgebungen bestimmt. Die Installation und Bedienung muss durch qualifiziertes Personal erfolgen. Achten Sie bei der Montage auf einen Mindestabstand von 50 cm zu angrenzenden Flächen und verwenden Sie unbedingt eine Sicherheitskette. Berühren Sie das Gehäuse während des Betriebs nicht mit bloßen Händen, da die Oberflächentemperatur bis zu 65°C erreichen kann.

Technische Daten

• Lichtquelle: 12x3W WW LED
• Abstrahlwinkel: 4°
• Spannungsversorgung: 100-240V~ 50/60Hz
• Leistungsaufnahme: 55W
• Schutzart: IP20
• Steuerung: DMX512, RDM, Primary/Secondary
• DMX-Kanäle: 16/14/5 Kanäle

Bedienfeld und Menüführung

Das Gerät verfügt über ein OLED-Display und vier Tasten (MENU, UP, DOWN, ENTER) zur Konfiguration. Drücken Sie MENU, um in das Menü zu gelangen, und nutzen Sie UP/DOWN zur Navigation. Mit ENTER bestätigen Sie Ihre Auswahl. Das Gerät bietet Funktionen wie DMX-Adressierung, Kanalmodus-Auswahl (16/14/5), Dimmer-Kurven-Einstellungen (Linear, Square Law, Inv SQ Law, S-Curve) und verschiedene Testmodi.

DMX-Steuerung

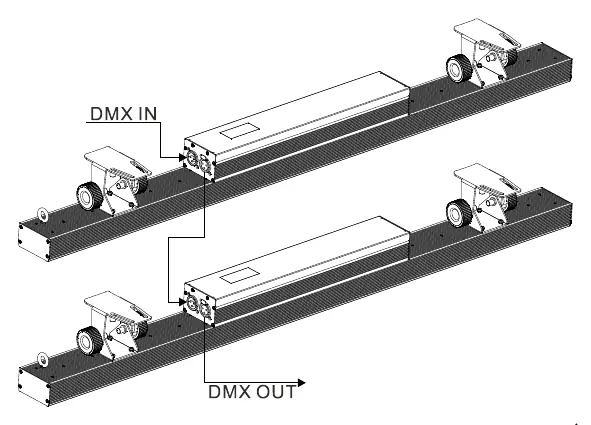

Für den DMX-Betrieb verbinden Sie die Geräte in einer Daisy-Chain-Konfiguration mittels 3-poligen XLR-Kabeln (5-polig optional). Das letzte Gerät in der Kette sollte mit einem 120-Ohm-Widerstand terminiert werden, um Signalfehler zu vermeiden. Jedes Gerät benötigt eine eindeutige DMX-Startadresse (1-512). Die Konfiguration der Kanäle (16, 14 oder 5 Kanäle) kann im Menü unter "Channel Mode" angepasst werden.

Fehlerbehebung und Wartung

Bei Betriebsproblemen prüfen Sie zunächst die Stromversorgung und die DMX-Verkabelung. Fehlercodes werden im Display angezeigt, bis das Problem behoben ist (z.B. LED-Temperaturfehler). Reinigen Sie das Gerät regelmäßig, um Staubablagerungen zu vermeiden, die die Lichtleistung beeinträchtigen oder die Linse beschädigen könnten. Verwenden Sie ein weiches, fusselfreies Tuch mit Glasreiniger; vermeiden Sie Lösungsmittel.
