Installations- und Bedienungsanleitung für ACIQ R32 Multi-Zone Condenser

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installations- und Bedienungsanweisungen für die ACIQ R32 Multi-Zone Kondensatoren (Modelle ACIQ-18Z-E-M2 und ACIQ-24Z-E-M3). Da das Gerät mit dem Kältemittel R32 betrieben wird, ist eine fachgerechte Installation durch qualifiziertes Personal zwingend erforderlich. Das Gerät darf nicht in Bereichen mit Zündquellen installiert werden.

Sicherheitshinweise

• Das Gerät muss geerdet sein.
• Installieren Sie das Gerät nicht in der Nähe von brennbaren Gasen oder in schlecht belüfteten Bereichen.
• Bei Leckagen des Kältemittels muss der Bereich sofort belüftet werden.
• Alle elektrischen Arbeiten müssen von einem qualifizierten Elektriker unter Einhaltung lokaler Vorschriften durchgeführt werden.

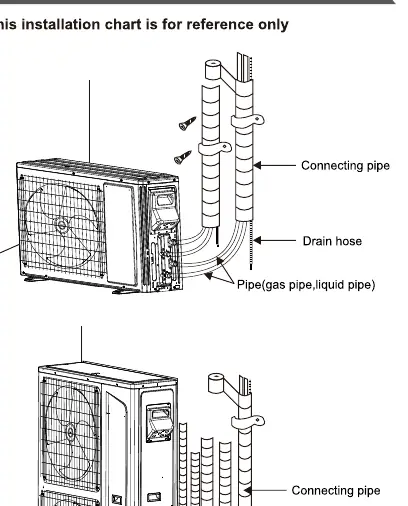

Installation des Außengeräts

Das Außengerät muss auf einer stabilen, ebenen Fläche montiert werden, die das Gewicht tragen kann. Achten Sie auf ausreichende Abstände zu Hindernissen, um den Luftstrom nicht zu behindern. Vermeiden Sie Orte mit direkter Sonneneinstrahlung oder starkem Wind; falls nötig, installieren Sie einen Sonnenschutz oder Windschutz.

Rohrleitungen und Anschlüsse

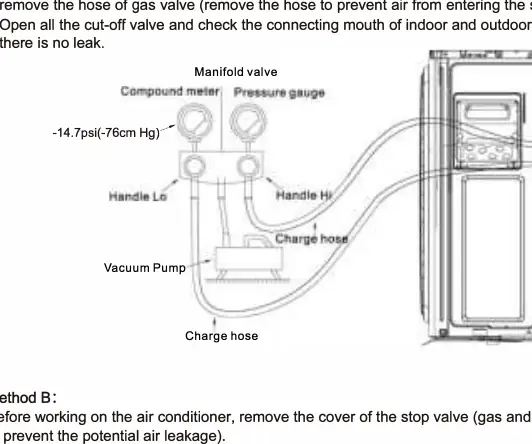

Verwenden Sie nur saubere, unbeschädigte Kupferrohre. Vor der Inbetriebnahme muss das System zwingend evakuiert werden:

• Verbinden Sie die Rohrleitungen der Innen- und Außengeräte.
• Schließen Sie eine Vakuumpumpe und ein Manometer an.
• Evakuieren Sie das System für mindestens 15 Minuten, bis der Druck -14,7 psi (-76 cmHg) erreicht.
• Überprüfen Sie alle Verbindungen auf Dichtheit, bevor Sie die Ventile vollständig öffnen.

Elektrische Anschlüsse

Das System benötigt eine eigene, unabhängige Stromversorgung. Schließen Sie die Kabel gemäß dem Schaltplan auf der Rückseite der Abdeckung des Außengeräts an. Stellen Sie sicher, dass alle Verbindungen fest sitzen und die Erdung korrekt ausgeführt ist.

Inbetriebnahme und Test

Nach der Installation und Vakuumierung:

1. Überprüfen Sie alle Rohr- und Kabelverbindungen.
2. Öffnen Sie die Ventile an der Gas- und Flüssigkeitsseite vollständig.
3. Schalten Sie das Gerät ein und starten Sie es über die Fernbedienung.
4. Testen Sie die Betriebsmodi (Kühlen/Heizen) und prüfen Sie auf ordnungsgemäße Funktion.

Fehlerbehebung

Bei Fehlfunktionen zeigt das Gerät Fehlercodes an. Diese Codes (z. B. A1, C1, E1) weisen auf spezifische Probleme hin, wie z. B. Sensordefekte, Kommunikationsfehler oder Probleme mit dem Kältemittelkreislauf. Konsultieren Sie die detaillierte Fehlercodetabelle in der Anleitung, um die Ursache zu identifizieren.

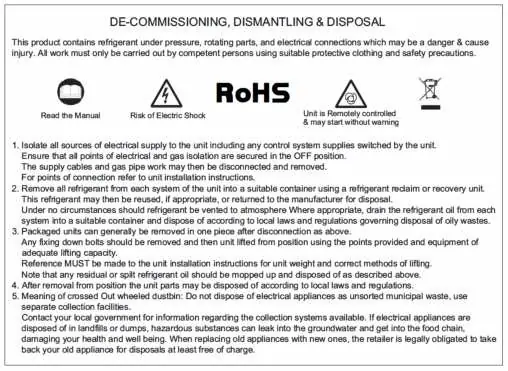

Wartung und Entsorgung

Wartungsarbeiten am Kältemittelkreislauf dürfen nur von zertifiziertem Fachpersonal durchgeführt werden. Bei der Außerbetriebnahme und Entsorgung müssen die lokalen Vorschriften für Kältemittel und Elektroaltgeräte beachtet werden.
