Installations- und Bedienungsanleitung für ACiQ 15RVZ-BL Wohnmobil-Klimaanlage

Erfahren Sie, wie Sie Ihre ACiQ 15RVZ-BL Wohnmobil-Klimaanlage installieren, bedienen und warten. Dieser Leitfaden enthält wichtige Sicherheitshinweise, Installationsschritte, Fehlerbehebung und technische Daten.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die ACiQ 15RVZ-BL ist eine Wohnmobil-Klimaanlage. Die Installation erfordert eine Dachöffnung von 14-1/4" x 14-1/4" und einen 115V AC Stromanschluss. Das Gerät verwendet brennbares R32-Kältemittel. S. 1, 16, 18

Wichtigste Schritte

  • Installation S. 10, 14, 15, 16

Erste Inbetriebnahme

  • Stromversorgung prüfen, Fernbedienung einrichten, Modus wählen. S. 6, 11

Probleme und Lösungen

E6/E8

Gerät neu starten.

S. 19
PL

Spannung zu niedrig, prüfen.

S. 19

Fehlercodes

Code Bedeutung Maßnahme Seiten
E6/E8 Fehlerzustand Gerät neu starten. S. 19
PL Spannung zu niedrig Spannung prüfen. S. 19

Wartung und Reset

  • Filter reinigen und FILTER CHECK-Taste drücken. S. 14, 20

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 115V AC Betriebsspannung S. 6
Kältemittel R32 Kältemitteltyp S. 3

Wo es im PDF steht

  • Installation S. 10, 11, 12, 13
  • Bedienung S. 5, 6, 7, 8
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Zusätzliches Montagefoto von Seite 9 Seite 9 Vermeiden Sie das Anheben am Luftauslassgitter. Seite 19 Montage der Deckeneinheit. Seite 20 Elektrischer Anschluss im Anschlusskasten. Seite 21 Befestigung des Deckengitters. Seite 22 Entfernen des Luftfilters. Seite 25

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und den Betrieb der ACiQ 15RVZ-BL Wohnmobil-Klimaanlage. Das Gerät verwendet das brennbare Kältemittel R32. Die Installation muss von qualifiziertem Personal durchgeführt werden. Stellen Sie sicher, dass das Dach des Fahrzeugs das Gewicht tragen kann und die Dachöffnung korrekt vorbereitet ist.

Sicherheitshinweise

  • Das Gerät enthält brennbares Kältemittel R32.
  • Installation, Betrieb und Lagerung müssen in einem Raum mit einer Grundfläche von mehr als 4 m² erfolgen.
  • Halten Sie Lüftungsöffnungen frei von Hindernissen.
  • Verwenden Sie keine Mittel zur Beschleunigung des Abtauvorgangs, die nicht vom Hersteller empfohlen wurden.
  • Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden.

Installation

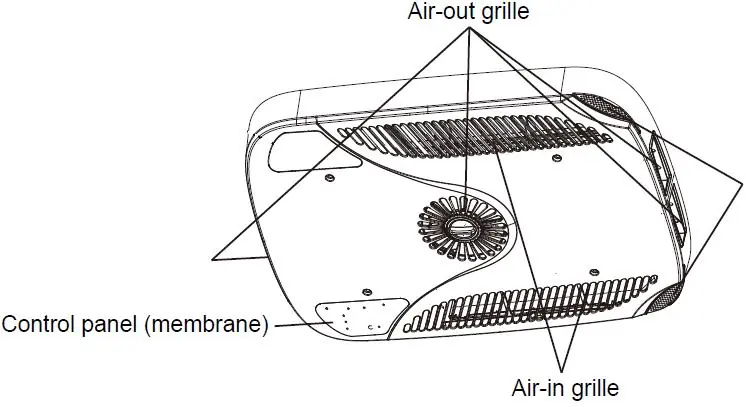

Zusätzliches Montagefoto von Seite 9
Zusätzliches Montagefoto von Seite 9

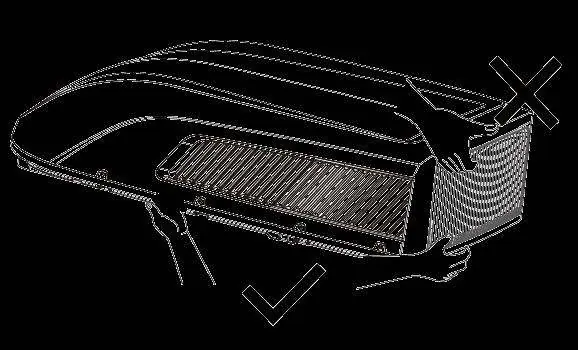

Vermeiden Sie das Anheben am Luftauslassgitter.
Vermeiden Sie das Anheben am Luftauslassgitter.

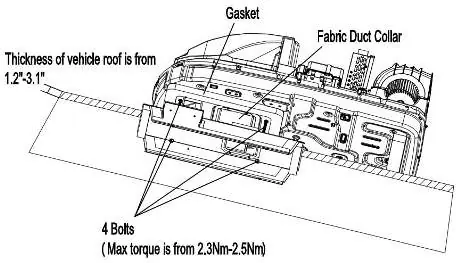

Montage der Deckeneinheit.
Montage der Deckeneinheit.

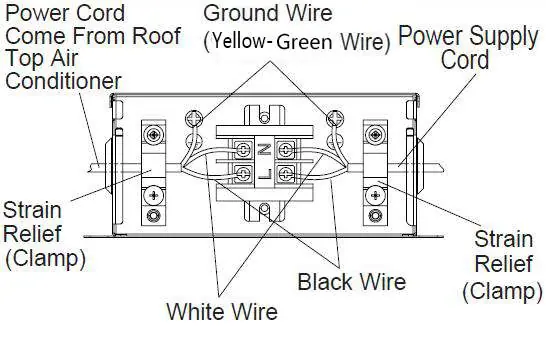

Elektrischer Anschluss im Anschlusskasten.
Elektrischer Anschluss im Anschlusskasten.

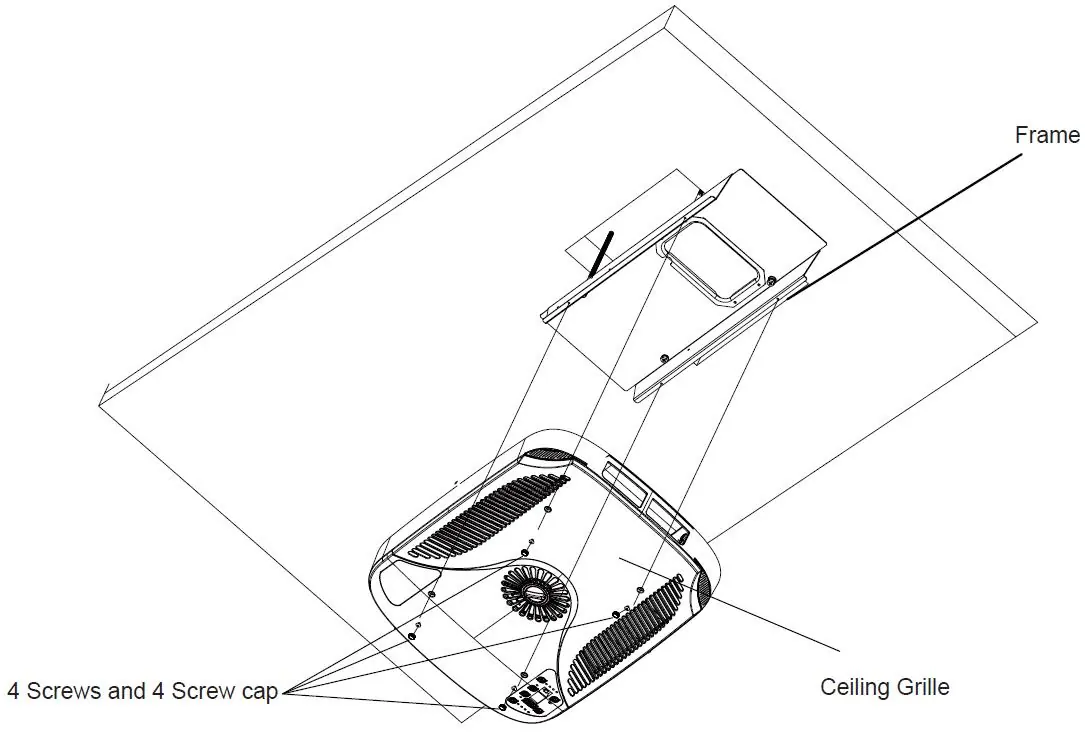

Befestigung des Deckengitters.
Befestigung des Deckengitters.

Vorbereitung

Stellen Sie sicher, dass die Dachöffnung für das Gerät geeignet ist (Standardgröße 14-1/4" x 14-1/4"). Das Gerät muss waagerecht montiert werden.

Montage

  1. Reinigen Sie die Montagefläche und bringen Sie die Dichtungen (Sponge) am Außengerät an.
  2. Platzieren Sie das Außengerät auf dem Dach.
  3. Befestigen Sie die Deckeneinheit von innen und verbinden Sie den Luftkanal.
  4. Achten Sie darauf, die Schrauben gleichmäßig anzuziehen (max. Drehmoment 2.3Nm - 2.5Nm).

Elektrischer Anschluss

Der Anschluss muss gemäß den lokalen elektrischen Vorschriften erfolgen. Das Gerät benötigt eine 115V AC, 60Hz, 1-Phasen-Stromversorgung. Stellen Sie sicher, dass alle Kabel korrekt im Anschlusskasten verbunden sind.

Bedienung

Die Klimaanlage kann über die Fernbedienung oder das Bedienfeld am Gerät gesteuert werden. Verfügbare Modi sind: Auto, Kühlen, Trocknen, Ventilator und Heizen.

Wartung

Reinigen Sie den Luftfilter regelmäßig. Wenn die FILTER CHECK-Leuchte aufleuchtet, schalten Sie das Gerät aus, entnehmen Sie den Filter, reinigen Sie ihn mit Wasser oder einem Staubsauger und setzen Sie ihn wieder ein.

Entfernen des Luftfilters.
Entfernen des Luftfilters.

Fehlerbehebung

Bei Problemen prüfen Sie zuerst die Stromversorgung und die Filter. Bei Fehlermeldungen wie E6/E8 versuchen Sie einen Neustart. Bei PL-Fehlern prüfen Sie die Spannung.

Herstellerinformationen

ACiQ

Markenprofil
Herstellerwebsite https://aciq.com

Praktische Hilfe

Typische Probleme

Das Gerät startet nicht

Überprüfen Sie die Stromversorgung des Fahrzeugs.

Das Gerät kühlt nicht

Stellen Sie sicher, dass das Gerät waagerecht montiert ist, prüfen Sie die Temperatureinstellung und reinigen Sie den Filter.

Wasser tropft im Innenraum

Die Befestigungsschrauben müssen gleichmäßig angezogen werden, um die Dichtung zu komprimieren.

Geräusche während des Betriebs

Klick- und Gurgelgeräusche sind während des Betriebs normal.

Vor der Verwendung

  • Stellen Sie sicher, dass das Dach das Gewicht des Geräts tragen kann.
  • Prüfen Sie, ob die Dachöffnung 14-1/4" x 14-1/4" groß ist.
  • Stellen Sie sicher, dass die Stromversorgung 115V AC, 60Hz beträgt.
  • Überprüfen Sie, ob das Gerät waagerecht montiert ist.
  • Stellen Sie sicher, dass die Dichtungen korrekt angebracht sind.

Technische Daten in der Praxis

Betriebstemperatur
23 ~ 115°F (-5 ~ 46°C).

Abbildungen und Diagramme

  • Figure 1: Positionierung der Dichtungen am Außengerät.
  • Figure 5: Montage der Deckeneinheit mit Schrauben.
  • Figure 9: Elektrischer Anschluss im Anschlusskasten.
  • Figure 11: Befestigung des Deckengitters.

Modellkompatibilität

  • Nur für Fahrzeuge ohne gewölbte Dachoberfläche geeignet.
  • Nicht in der Wäscherei installieren.
  • Nicht während der Fahrt betreiben.
