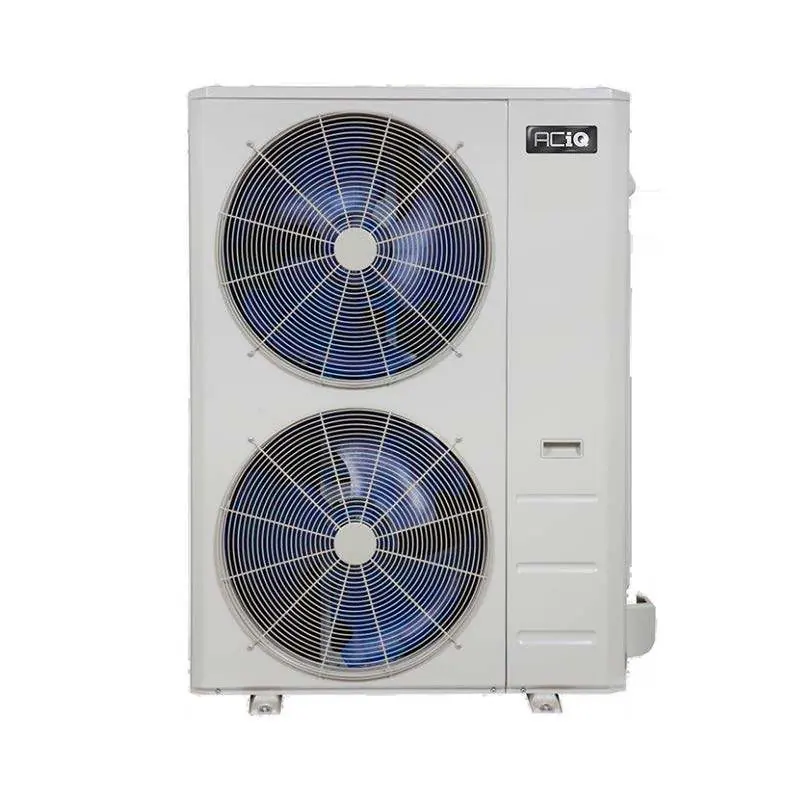

Installationsanleitung für ACiQ Klimaanlagen-Außeneinheit
Umfassender Installationsleitfaden für ACiQ Klimaanlagen-Außeneinheiten. Enthält detaillierte Anweisungen zur Kältemittelverrohrung, elektrischen Verkabelung, Montage, Inbetriebnahme und Testlauf.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Handbuch enthält Installationsanweisungen für ACiQ-Außeneinheiten, einschließlich Kältemittelverrohrung, elektrischer Verkabelung und Inbetriebnahme. S. 1, 3
Wichtigste Schritte
- Installation der Außeneinheit S. 11, 13, 16
- Kältemittelverrohrung S. 7, 9, 12
- Elektrische Verkabelung S. 15, 18, 20
Erste Inbetriebnahme
- Testlauf durchführen: Ventile öffnen, Strom einschalten, COOL-Modus wählen, Drainage und Vibrationen prüfen. S. 23
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Drehmoment 1/4 Zoll | 18-20 N.m | Anzugsdrehmoment für Bördelmutter | S. 12 |
| Drehmoment 3/8 Zoll | 32-39 N.m | Anzugsdrehmoment für Bördelmutter | S. 12 |
Wo es im PDF steht
- Sicherheitshinweise S. 4, 5, 6
- Installation der Außeneinheit S. 11, 13, 14, 15
- Verkabelung S. 15, 17, 18, 19
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für ACiQ-Außeneinheiten. Die Installation muss von einem lizenzierten Fachmann durchgeführt werden. Unsachgemäße Installation kann zu Wasserschäden, Stromschlägen oder Bränden führen. Stellen Sie sicher, dass alle lokalen und nationalen Vorschriften eingehalten werden.
Installation der Außeneinheit

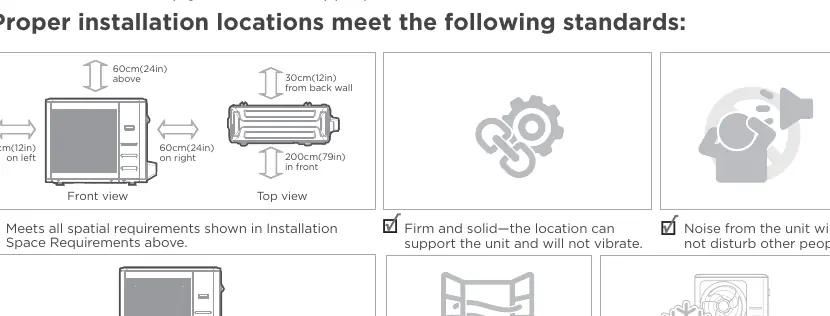

Wählen Sie einen Standort, der fest und stabil ist, keine Vibrationen überträgt und eine gute Luftzirkulation ermöglicht. Halten Sie die Mindestabstände ein:
- Links: 30 cm
- Rechts: 60 cm
- Oben: 60 cm
- Vorne: 200 cm
- Hinten: 30 cm
Installieren Sie die Einheit auf Erhöhungen (mindestens 15 cm), um sie über der durchschnittlichen Schneehöhe zu halten.

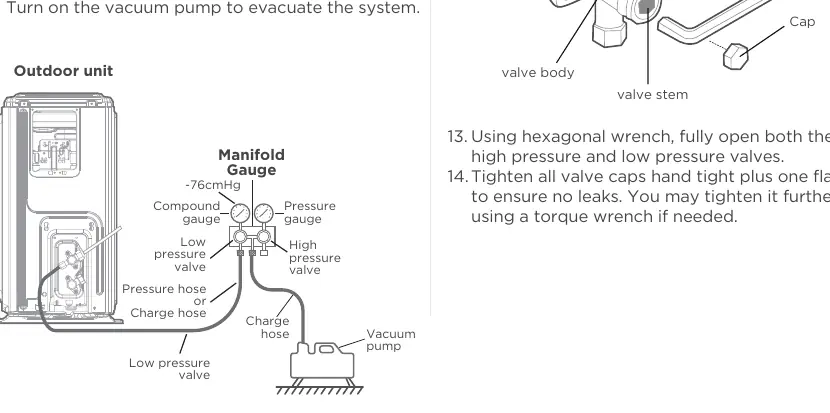

Kältemittelverrohrung
Die Verrohrung ist entscheidend für die Effizienz. Befolgen Sie diese Schritte:
- Rohre schneiden: Messen Sie den Abstand und schneiden Sie das Rohr im 90°-Winkel.
- Entgraten: Entfernen Sie alle Grate mit einem Entgrater, um Undichtigkeiten zu vermeiden.
- Bördeln: Bördeln Sie die Rohrenden sorgfältig.
- Anschließen: Verbinden Sie die Rohre zuerst mit der Inneneinheit, dann mit der Außeneinheit. Verwenden Sie einen Drehmomentschlüssel gemäß den Spezifikationen auf Seite 12.
Elektrische Verkabelung
Alle elektrischen Arbeiten müssen gemäß dem Schaltplan auf den Abdeckungen der Innen- und Außeneinheit durchgeführt werden. Verwenden Sie einen dedizierten Stromkreis. Stellen Sie sicher, dass die Erdung korrekt ausgeführt ist. Achten Sie darauf, dass Kommunikationsleitungen nicht mit Stromleitungen gekreuzt werden, um Interferenzen zu vermeiden.
Inbetriebnahme und Testlauf
Nach der Installation muss ein Testlauf durchgeführt werden:
- Öffnen Sie die Flüssigkeits- und Gasventile.
- Schalten Sie die Stromversorgung ein.
- Stellen Sie das Gerät auf den COOL-Modus.
- Prüfen Sie auf Vibrationen, ungewöhnliche Geräusche und Lecks.

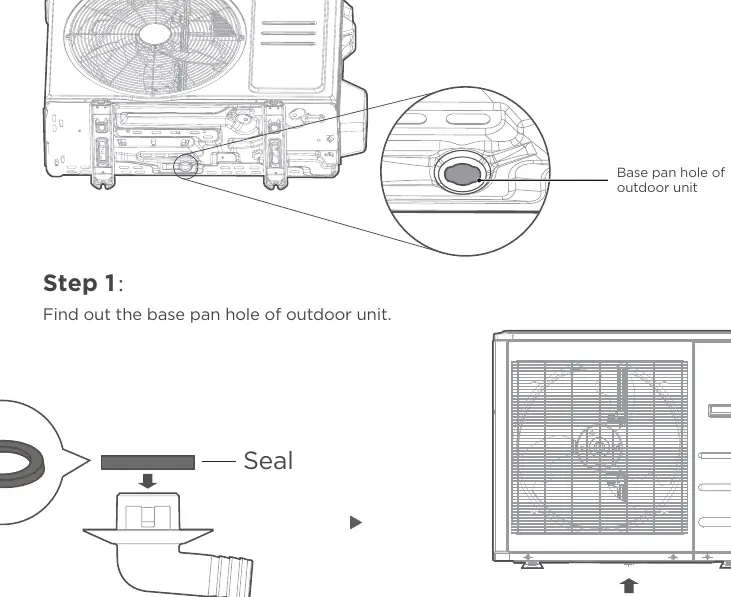

- Stellen Sie sicher, dass das Kondenswasser ungehindert abfließen kann.
Herstellerinformationen
ACiQ
Praktische Hilfe
Typische Probleme
Gerät vibriert oder macht Lärm
Standort prüfen, sicherstellen, dass die Einheit fest montiert ist und keine Hindernisse den Luftstrom blockieren.
Kältemittelleck
Verbindungen prüfen, Drehmoment der Bördelmuttern kontrollieren und ggf. nachziehen.
Kommunikationsfehler
Verkabelung zwischen Innen- und Außeneinheit prüfen, sicherstellen, dass Kommunikationsleitungen nicht mit Stromleitungen gekreuzt sind.
Vor der Verwendung
- Sicherstellen, dass der Untergrund stabil ist und die Einheit nicht vibriert.
- Kältemittelleitungen auf Dichtheit prüfen.
- Elektrische Anschlüsse gemäß Schaltplan prüfen.
- Sicherstellen, dass die Stromversorgung den Spezifikationen entspricht.
- Drainage auf freien Abfluss prüfen.
Technische Daten in der Praxis
- Drehmoment (Flare)
- Wichtig für dichte Verbindungen; variiert je nach Rohrdurchmesser (siehe Tabelle Seite 12).
- Maximale Fallhöhe
- Abhängig von der Modellkapazität (Btu/h), siehe Tabelle auf Seite 9.
Abbildungen und Diagramme
- Schaltpläne zeigen die korrekte Verdrahtung für verschiedene Thermostat-Typen (24V, 4H/2C, etc.).
- Installationsdiagramme zeigen die Abstände für die Außeneinheit.
Modellkompatibilität
- Nur für ACiQ-Systeme geeignet.
- Erfordert qualifizierte Fachkräfte für die Installation.
