Bedienungsanleitung für die Fernbedienung ACiQ-18W-WM / 24W-WM / 30W-WM / 36W-WM

Erfahren Sie, wie Sie Ihre ACiQ-Fernbedienung für die wandmontierten Kanal-Klimageräte bedienen. Detaillierte Anleitung zu Funktionen, Betriebsmodi, Timer-Einstellungen und erweiterter Konfiguration.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Diese Anleitung beschreibt die Bedienung der Fernbedienung für die ACiQ-W-WM Klimageräte-Serie, einschließlich der Tastenfunktionen, Betriebsmodi und Timer-Programmierung. S. 1, 3

Wichtigste Schritte

  • Batteriewechsel S. 4
  • Modus wählen S. 5, 10

Erste Inbetriebnahme

  • Batterien einlegen, auf das Innengerät richten und ON/OFF-Taste drücken. S. 3, 4

Probleme und Lösungen

Fernbedienungssignal wird nicht empfangen

Hindernisse entfernen, innerhalb von 8m bleiben, Batterien prüfen.

S. 4

Wartung und Reset

  • Zurücksetzen der Lamellenposition S. 12

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 3.0V 2x R03/LR03 Batterien S. 3
Reichweite 8m Signalempfangsbereich S. 3

Wo es im PDF steht

  • Spezifikationen S. 3
  • Grundfunktionen S. 10
  • Erweiterte Funktionen S. 12, 13, 14, 15
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
ACiQ Fernbedienung Seite 1 Quick Start Guide Seite 3 Timer-Einstellungsschritte Seite 11 Swing-Funktion Seite 12

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung richtet sich an Benutzer der ACiQ-W-WM Serie. Sie enthält alle notwendigen Informationen zur Inbetriebnahme, Bedienung und Wartung der Fernbedienung. Bitte beachten Sie, dass einige Funktionen modellabhängig sind und möglicherweise nicht auf Ihrem Gerät verfügbar sind.

ACiQ Fernbedienung
ACiQ Fernbedienung

Erste Schritte und Inbetriebnahme

Bevor Sie die Fernbedienung verwenden, legen Sie die Batterien ein:

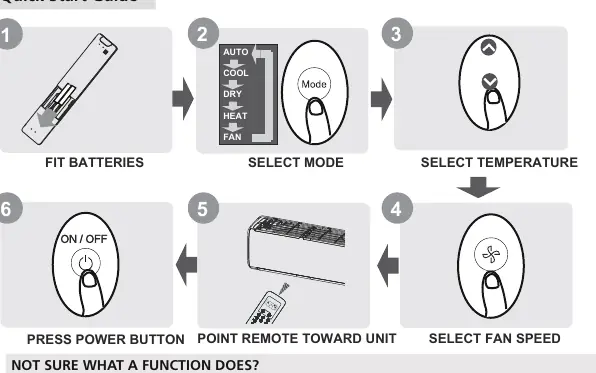

Quick Start Guide
Quick Start Guide
  • Schieben Sie die rückseitige Abdeckung der Fernbedienung nach unten.
  • Legen Sie zwei Batterien (R03/LR03 3.0V) ein und achten Sie dabei auf die korrekte Polarität (+/-).
  • Schieben Sie die Abdeckung wieder zu.

Hinweise zur Nutzung: Die Fernbedienung muss innerhalb einer Reichweite von 8 Metern zum Innengerät verwendet werden. Hindernisse wie Vorhänge oder Möbel sowie direktes Sonnenlicht können das Infrarotsignal stören.

Tastenfunktionen und Bedienung

Die Fernbedienung bietet verschiedene Tasten zur Steuerung Ihres Klimageräts:

  • ON/OFF: Schaltet das Gerät ein oder aus.
  • MODE: Wechselt zwischen den Betriebsmodi: AUTO, COOL, DRY, HEAT (falls unterstützt) und FAN.
  • TEMP (Auf/Ab): Erhöht oder verringert die Temperatur in 1°C-Schritten (Bereich 16°C-30°C).
  • FAN SPEED: Reguliert die Lüftergeschwindigkeit (AU, 20%, 40%, 60%, 80%, 100%).
  • SWING: Steuert die horizontale Lamellenbewegung.

Betriebsmodi

  • AUTO: Das Gerät wählt automatisch den passenden Modus (COOL, FAN oder HEAT) basierend auf der eingestellten Temperatur.
  • COOL/HEAT: Manuelle Einstellung von Temperatur und Lüftergeschwindigkeit.
  • DRY: Entfeuchtungsmodus; die Lüftergeschwindigkeit wird automatisch gesteuert.
  • FAN: Nur Lüfterbetrieb; die Temperatur kann in diesem Modus nicht eingestellt werden.

Timer-Einstellungen

Sie können das Gerät so programmieren, dass es sich automatisch ein- oder ausschaltet:

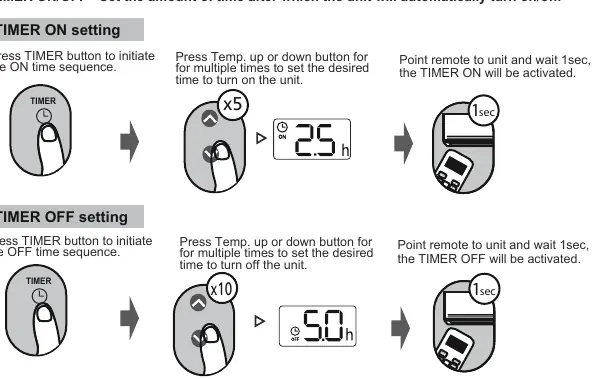

Timer-Einstellungsschritte
Timer-Einstellungsschritte
  1. Drücken Sie die TIMER-Taste, um die Sequenz zu starten.
  2. Verwenden Sie die TEMP-Tasten, um die gewünschte Zeit einzustellen (in 30-Minuten-Schritten bis 10 Stunden, danach in 1-Stunden-Schritten).
  3. Richten Sie die Fernbedienung auf das Gerät und warten Sie eine Sekunde, bis der Timer aktiviert ist.

Erweiterte Funktionen

Swing-Funktion
Swing-Funktion
  • ECO/GEAR: Aktiviert den energiesparenden Betrieb oder begrenzt den Stromverbrauch.
  • CLEAN: Startet die Selbstreinigungsfunktion (modellabhängig).
  • TURBO: Lässt das Gerät die Zieltemperatur in kürzester Zeit erreichen.
  • FOLLOW ME: Die Fernbedienung misst die Umgebungstemperatur an ihrem aktuellen Standort und sendet das Signal an das Klimagerät.
  • LOCK: Durch gleichzeitiges Drücken von CLEAN und TURBO für 5 Sekunden können die Tasten gesperrt werden.

Herstellerinformationen

ACiQ

Markenprofil
Herstellerwebsite https://aciq.com

Praktische Hilfe

Typische Probleme

Fernbedienung reagiert nicht

Prüfen Sie, ob die Batterien korrekt eingelegt sind und noch ausreichend Kapazität haben. Stellen Sie sicher, dass keine Hindernisse zwischen Fernbedienung und Gerät sind.

Klimaanlage kühlt nicht ausreichend

Prüfen Sie, ob der ECO-Modus aktiv ist oder ob die eingestellte Temperatur zu hoch ist. Stellen Sie sicher, dass keine Hindernisse den Luftstrom blockieren.

Funktionstaste hat keine Wirkung

Einige Funktionen sind modellabhängig. Wenn das Innengerät die Funktion nicht unterstützt, hat das Drücken der Taste keine Auswirkung.

Vor der Verwendung

  • Batterien (2x R03/LR03) korrekt einlegen.
  • Sicherstellen, dass das Klimagerät eingesteckt und eingeschaltet ist.
  • Sichtverbindung zum Innengerät herstellen (max. 8m).
  • Prüfen, ob die gewünschte Funktion vom Modell unterstützt wird.

Technische Daten in der Praxis

Temperaturbereich
16°C bis 30°C einstellbar.

Abbildungen und Diagramme

  • Quick Start Guide: Batterien einlegen -> Modus wählen -> Temperatur einstellen -> Lüftergeschwindigkeit wählen -> Auf Gerät richten -> Einschalten.

Modellkompatibilität

  • Nur für ACiQ-W-WM Serie geeignet.
  • Einige Funktionen (z.B. HEAT, Fresh, UV-C) sind modellabhängig.
  • Bei Unterschieden zwischen dieser Anleitung und der Bedienungsanleitung des Innengeräts hat letztere Vorrang.
