Installationsanleitung für ACiQ Wand-Luftbehandlungsgerät
Detaillierte Installationsanleitung für ACiQ Wand-Luftbehandlungsgeräte (AHU). Enthält Informationen zu Montage, Verkabelung, Rohrleitungsanschlüssen, Luftkanälen und Inbetriebnahme für die Modelle ACiQ-18W-WM bis 36W-WM.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine Installationsanleitung für ACiQ Wand-Luftbehandlungsgeräte (AHU). Es deckt die Montage, den Anschluss von Kältemittelleitungen, die elektrische Verkabelung, die Installation von Zusatzheizmodulen sowie die Inbetriebnahme und den Testlauf ab. S. 1, 7, 39
Wichtigste Schritte
- Verkabelung S. 27, 30
- Kältemittelleitungen S. 20, 23
Erste Inbetriebnahme
- Führen Sie eine Luftabsaugung durch, öffnen Sie die Ventile und führen Sie einen Testlauf durch. S. 38, 39
Probleme und Lösungen
Fehlfunktion
Bei Fehlern blinkt die LED-Anzeige. Konsultieren Sie das Service-Handbuch für spezifische Fehlercodes.
S. 34Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Statische Druckgrenze | 0.80 in. WC / 200 Pa | Maximaler Druck für optimalen Luftstrom. | S. 7 |
| Gewicht (18/24K) | 88.5 lbs | Gewicht des Geräts. | S. 10 |
| Gewicht (30/36K) | 109 lbs | Gewicht des Geräts. | S. 10 |
Wo es im PDF steht
- Installation S. 7, 14
- Verkabelung S. 27, 30
- Inbetriebnahme S. 38, 39
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für die ACiQ Wand-Luftbehandlungsgeräte (AHU). Die Installation muss von einem autorisierten Fachmann durchgeführt werden. Unsachgemäße Installation kann zu Wasserschäden, Stromschlägen oder Bränden führen. Das Gerät ist ausschließlich für die vertikale Aufwärtsströmung (vertical upflow) konzipiert.
Installation des Innengeräts

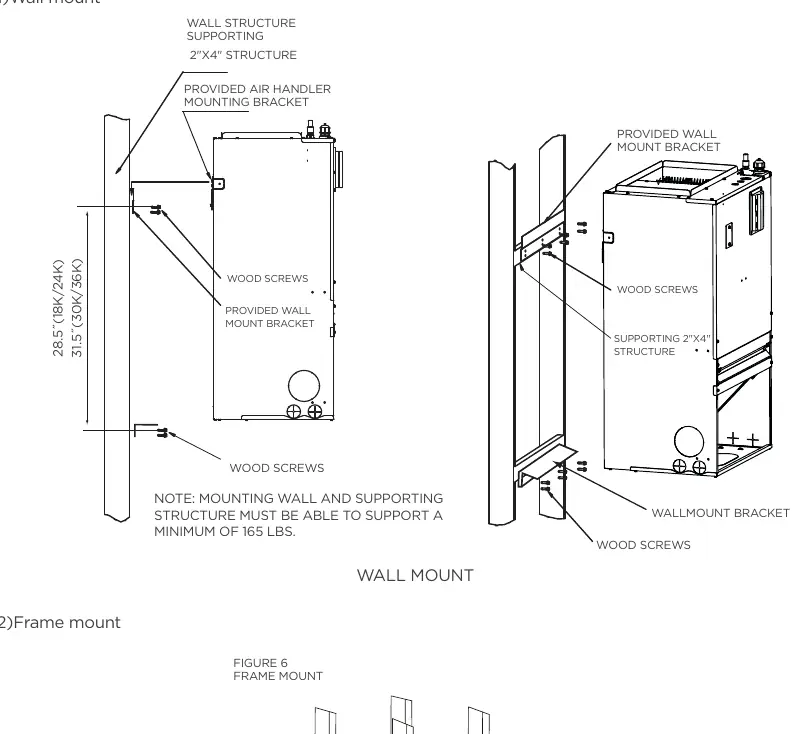

Wählen Sie einen stabilen Montageort, der das Gewicht des Geräts tragen kann (mindestens 165 lbs). Das Gerät muss waagerecht installiert werden, um einen ordnungsgemäßen Kondensatabfluss zu gewährleisten. Halten Sie ausreichende Abstände für Wartung und Luftzirkulation ein.

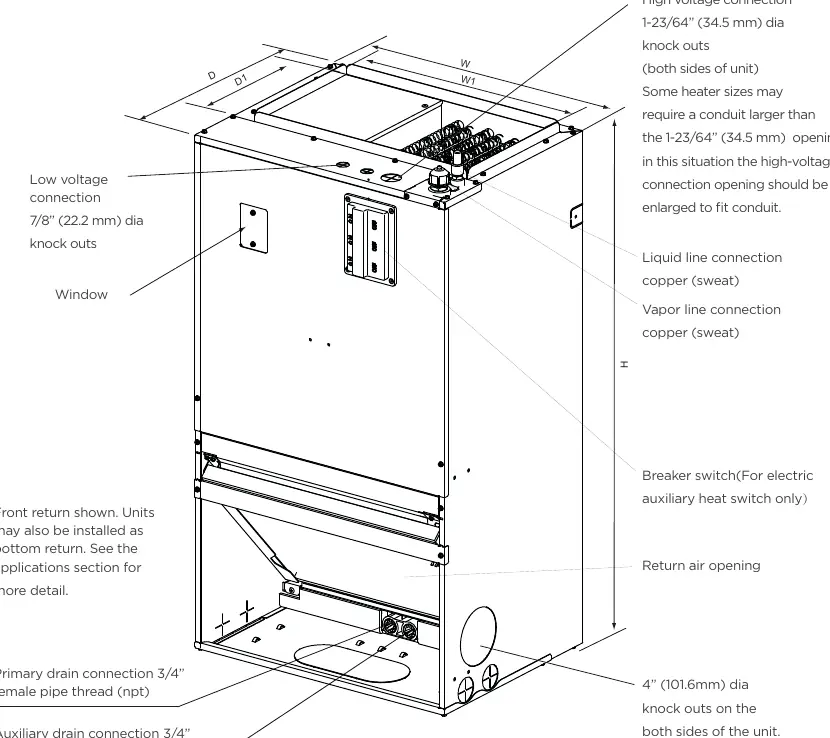

Abmessungen und Filter
Die Geräte sind in verschiedenen Größen erhältlich (18K bis 36K). Ein externer Filter ist erforderlich. Verwenden Sie keine Filter im Zuluftkanal, da dies die Leistung beeinträchtigt. Der Filter muss den Anforderungen von UL900 entsprechen.
Anschlüsse
- Kältemittelleitungen: Müssen von einem zertifizierten Techniker installiert werden. Achten Sie auf korrekte Bördelung und Isolierung, um Leckagen und Kondenswasserbildung zu vermeiden.
- Kanalanschluss: Die ersten 36 Zoll des Zuluftkanals müssen aus Metall bestehen (gemäß NFPA 90B).
- Elektrische Anschlüsse: Alle Verkabelungen müssen gemäß dem Schaltplan auf dem Gerät und den lokalen Vorschriften (NEC/CEC) erfolgen.

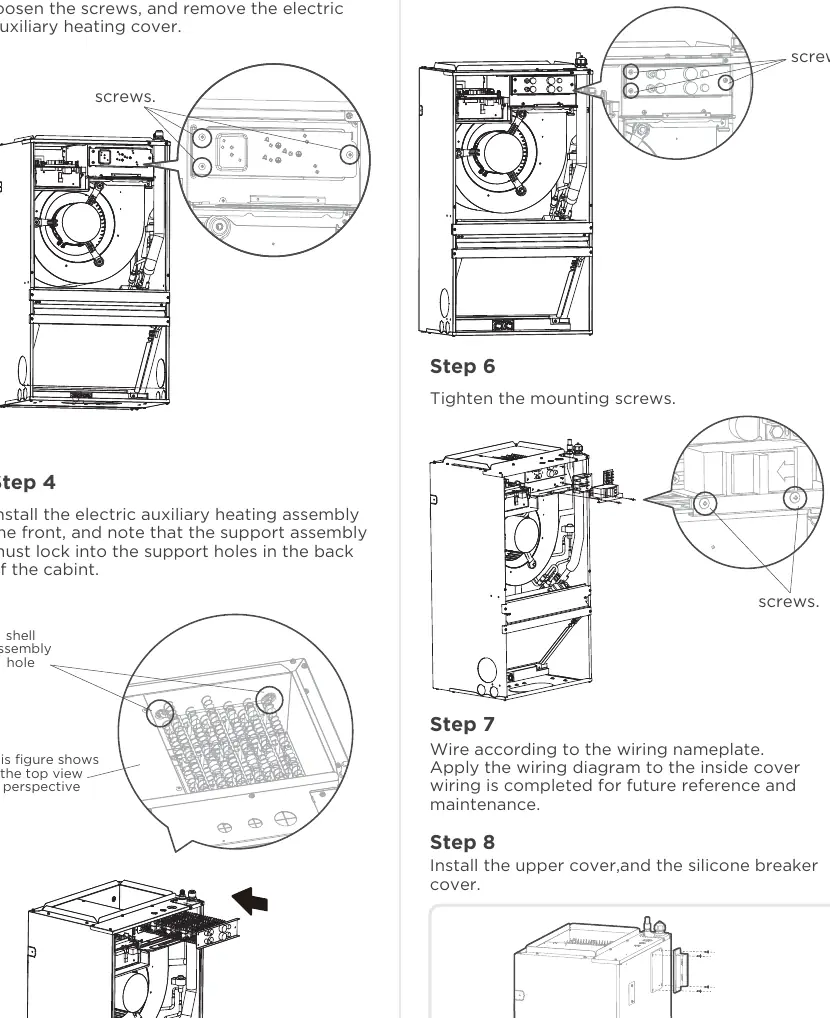

Elektrisches Zusatzheizmodul
Für Modelle, die eine Zusatzheizung erfordern, kann ein optionales elektrisches Heizmodul (3kW bis 10kW) installiert werden. Die Installation muss durch einen lizenzierten Auftragnehmer erfolgen.
Luftabsaugung und Inbetriebnahme
Vor der Inbetriebnahme muss das System evakuiert werden, um Feuchtigkeit und nicht kondensierbare Gase zu entfernen. Führen Sie nach der Installation einen Testlauf durch, um sicherzustellen, dass das Gerät ordnungsgemäß kühlt, heizt und keine Leckagen oder ungewöhnlichen Geräusche aufweist.
Herstellerinformationen
ACiQ
Praktische Hilfe
Typische Probleme
Kondenswasserleck
Prüfen Sie, ob das Gerät waagerecht installiert ist und ob der Abfluss frei von Hindernissen ist.
Luftstromprobleme
Stellen Sie sicher, dass keine Filter verstopft sind und die Kanäle korrekt dimensioniert sind.
Fehlercodes
Prüfen Sie die LED-Anzeige am Gerät und vergleichen Sie diese mit der Fehlercodetabelle im Service-Handbuch.
Vor der Verwendung
- Prüfen Sie, ob die Montagefläche das Gewicht des Geräts tragen kann (mind. 165 lbs).
- Stellen Sie sicher, dass das Gerät waagerecht installiert ist.
- Überprüfen Sie alle elektrischen Verbindungen gemäß Schaltplan.
- Stellen Sie sicher, dass die Kältemittelleitungen korrekt isoliert sind.
- Prüfen Sie, ob der Abfluss frei von Hindernissen ist.
Technische Daten in der Praxis
- Statische Druckgrenze
- Maximal 0.80 in. WC (200 Pa) für optimalen Luftstrom.
- Kältemittelanschlüsse
- Erfordern fachgerechte Bördelung und Isolierung.
Abbildungen und Diagramme
- Schaltpläne zeigen die korrekte Verdrahtung für verschiedene Thermostat-Konfigurationen.
- Installationsdiagramme zeigen die Wand- und Rahmenmontage.
Modellkompatibilität
- Nur für vertikale Aufwärtsströmung (vertical upflow) konfiguriert.
- Nicht für den Betrieb ohne Filter geeignet.
