Installations- und Bedienungsanleitung für ACIQ R32 Wandklimagerät
Detaillierte Installations- und Bedienungsanleitung für ACIQ R32 Wandklimageräte. Dieser Leitfaden enthält wichtige Anweisungen zur Montage, elektrischen Verkabelung, Wartung, Reinigung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist die Installations- und Bedienungsanleitung für die ACIQ R32 Wandklimageräte (Modelle ACIQ-09W-E-M, ACIQ-12W-E-M, ACIQ-18W-E-M). Es enthält Anweisungen zur sicheren Installation, zum Betrieb, zur Wartung und zur Fehlerbehebung. S. 1
Wichtigste Schritte
- Installation des Innengeräts S. 9, 10, 11, 12
- Reinigung und Pflege S. 16, 17
- Fehlerbehebung S. 18, 19
Erste Inbetriebnahme
- Vor der Inbetriebnahme sicherstellen, dass alle Leitungen korrekt angeschlossen sind, das Gerät geerdet ist und die Belüftung gewährleistet ist. S. 14, 16
Probleme und Lösungen
Gerät startet nicht
Stromversorgung prüfen, Sicherung prüfen, Zeitverzögerung abwarten.
S. 19Wartung und Reset
- Regelmäßige Reinigung der Filter und Prüfung der Außeneinheit. S. 17
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kühlbetriebsbereich | -25°C bis 52°C | Zulässige Außentemperatur für Kühlbetrieb | S. 6 |
| Heizbetriebsbereich | -25°C bis 24°C | Zulässige Außentemperatur für Heizbetrieb | S. 6 |
Wo es im PDF steht
- Sicherheitshinweise S. 3, 4, 5
- Installation S. 7, 8, 9, 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Sicherheits- und Installationshinweise für die ACIQ R32 Wandklimageräte. Da das Gerät mit dem entzündlichen Kältemittel R32 betrieben wird, ist eine Installation durch zertifiziertes Fachpersonal zwingend erforderlich. Beachten Sie unbedingt die lokalen Sicherheitsvorschriften und Anforderungen an den Aufstellort.
Installation des Innengeräts

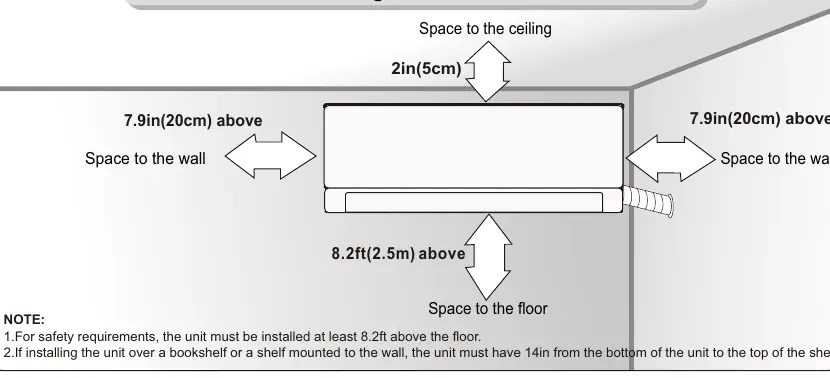

Die Installation muss an einem Ort erfolgen, der ausreichend Platz für Wartung und Luftzirkulation bietet. Achten Sie auf die Mindestabstände zur Decke, zu Wänden und zum Boden. Die Montageplatte muss sicher und waagerecht an einer tragfähigen Wand befestigt werden.
- Wanddurchbruch: Bohren Sie ein Loch mit einem Gefälle von 5°-10° nach außen, um eine ordnungsgemäße Entwässerung zu gewährleisten.
- Rohrleitungen: Die Kältemittelleitungen können je nach Bedarf nach links, rechts oder unten geführt werden. Achten Sie darauf, die Leitungen nicht zu knicken.
- Entwässerung: Der Ablaufschlauch muss ein stetiges Gefälle aufweisen, um Wasseransammlungen und Leckagen zu vermeiden.
Elektrische Verkabelung
Die elektrische Installation muss gemäß den nationalen Verkabelungsvorschriften erfolgen. Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist. Verwenden Sie für die Verbindung zwischen Innen- und Außengerät Kabel mit dem korrekten Querschnitt und stellen Sie sicher, dass alle Verbindungen fest sitzen.
Wartung und Reinigung
Regelmäßige Wartung ist entscheidend für die Leistung und Langlebigkeit des Geräts.
- Filterreinigung: Reinigen Sie die Luftfilter regelmäßig mit einem Staubsauger oder lauwarmem Wasser mit mildem Reinigungsmittel.
- Panel-Reinigung: Wischen Sie das Gehäuse mit einem weichen, trockenen oder leicht angefeuchteten Tuch ab.
- Sicherheit: Schalten Sie vor Reinigungsarbeiten immer die Stromversorgung ab.
Fehlerbehebung
Bei Betriebsproblemen prüfen Sie zunächst die Stromversorgung, die Einstellungen der Fernbedienung und ob Filter oder Lufteinlässe blockiert sind. Bei ungewöhnlichen Geräuschen, Gerüchen oder kontinuierlichem Auslösen des Schutzschalters unterbrechen Sie sofort die Stromzufuhr und kontaktieren Sie einen autorisierten Fachbetrieb.
Herstellerinformationen
ACiQ
Praktische Hilfe
Typische Probleme
Gerät kühlt oder heizt nicht
Prüfen Sie, ob Filter verschmutzt sind, Türen/Fenster offen stehen oder die Moduseinstellungen korrekt sind.
Geruch aus dem Gerät
Reinigen Sie die Luftfilter oder aktivieren Sie die Reinigungsfunktion.
Wasser tropft vom Gerät
Dies kann bei hoher Luftfeuchtigkeit normal sein. Prüfen Sie, ob der Ablaufschlauch blockiert ist oder ein Gefälle aufweist.
Gerät startet nicht sofort nach dem Ausschalten
Dies ist eine normale Schutzverzögerung von 3-5 Minuten.
Vor der Verwendung
- Sicherstellen, dass Luftein- und -auslässe frei von Hindernissen sind.
- Prüfen, ob das Gerät ordnungsgemäß geerdet ist.
- Batterien der Fernbedienung prüfen.
- Sicherstellen, dass das Außengerät sicher montiert ist.
- Prüfen, ob alle elektrischen Verbindungen fest sitzen.
Technische Daten in der Praxis
- R32 Kältemittel
- Entzündliches Kältemittel, erfordert spezielle Handhabung und Belüftung bei der Installation.
- Betriebsbereich (Kühlen)
- -13°F bis 125.6°F (-25°C bis 52°C).
- Betriebsbereich (Heizen)
- -13°F bis 75.2°F (-25°C bis 24°C).
Abbildungen und Diagramme
- Montageplatte: Zeigt die korrekte Positionierung und Befestigung an der Wand.

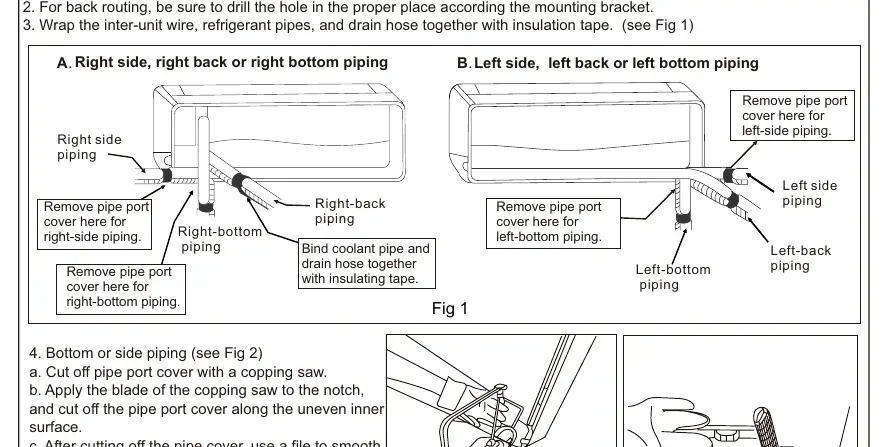

- Rohrleitungsführung: Veranschaulicht die Möglichkeiten der Leitungsführung (links, rechts, unten).
- Wasserablauf: Zeigt das notwendige Gefälle für den Ablaufschlauch.
Modellkompatibilität
- Installation nur durch zertifiziertes Fachpersonal.
- Nicht in geschlossenen Räumen ohne ausreichende Belüftung installieren.
