Installations- und Bedienungsanleitung für ACiQ 18K-55K Multi-Zone-Kondensator
Detaillierte Installations- und Bedienungsanleitung für ACiQ 18K-55K Multi-Zone-Kondensatoren. Erfahren Sie alles über die korrekte Montage, Kältemittelleitungen, elektrische Verkabelung, Luftabsaugung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der ACiQ 18K-55K Multi-Zone-Kondensator erfordert eine fachgerechte Installation durch autorisiertes Personal. Die Inbetriebnahme umfasst die korrekte Verlegung der Kältemittelleitungen, elektrische Verkabelung, Evakuierung des Systems und einen abschließenden Testlauf. S. 12, 19, 32, 34
Wichtigste Schritte
- Installation der Außeneinheit S. 18, 19
- Anschluss der Kältemittelleitungen S. 22, 23
- Elektrische Verkabelung S. 25, 26
Erste Inbetriebnahme
- Testlauf durchführen S. 34
Probleme und Lösungen
Gerät startet nicht
3-Minuten-Schutzfunktion abwarten oder Stromversorgung prüfen.
S. 40Wartung und Reset
- Luftfilter reinigen S. 37
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|

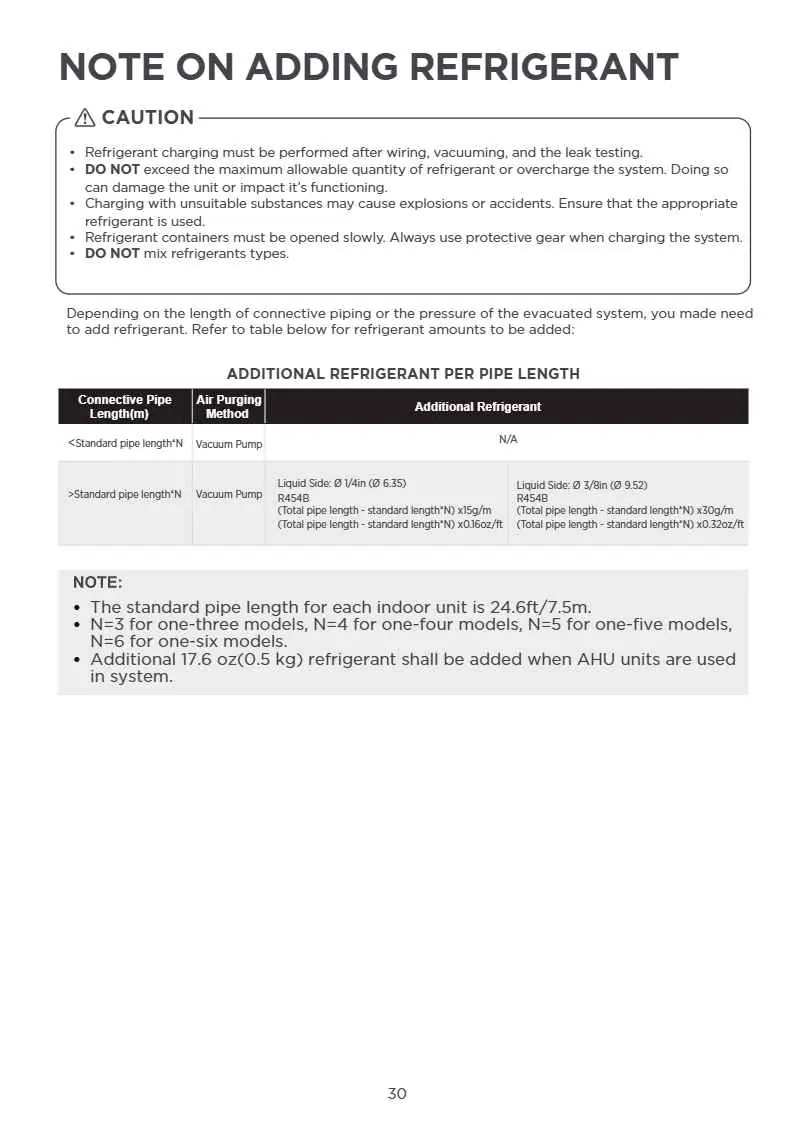

| Standard-Rohrlänge | 7.5m (24.6ft) | Standardlänge pro Inneneinheit; darüber hinaus ist zusätzliches Kältemittel erforderlich. | S. 6, 32 |
Wo es im PDF steht
- Sicherheitshinweise S. 4, 5
- Installation S. 12, 18
- Fehlerbehebung S. 40, 41
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installations- und Bedienungsanleitung für die ACiQ 18K-55K Multi-Zone-Kondensatoren. Die Installation darf nur von autorisiertem Fachpersonal durchgeführt werden, da sie Arbeiten an Kältemittelleitungen und elektrischen Systemen umfasst. Unsachgemäße Installation kann zu Stromschlägen, Bränden oder Kältemittellecks führen.
Produktübersicht
Das System besteht aus einer Außeneinheit (Kondensator) und verschiedenen kompatiblen Inneneinheiten (Wandmontage, Kanal/Decke, Kassette). Die Außeneinheit verfügt über Anschlüsse für Kältemittelleitungen, elektrische Kabel und einen Ablaufanschluss.
Installation der Außeneinheit
- Standortwahl: Wählen Sie einen festen, vibrationsfreien Standort mit guter Belüftung. Vermeiden Sie Orte in der Nähe von brennbaren Gasen, starkem Staub oder salzhaltiger Luft.

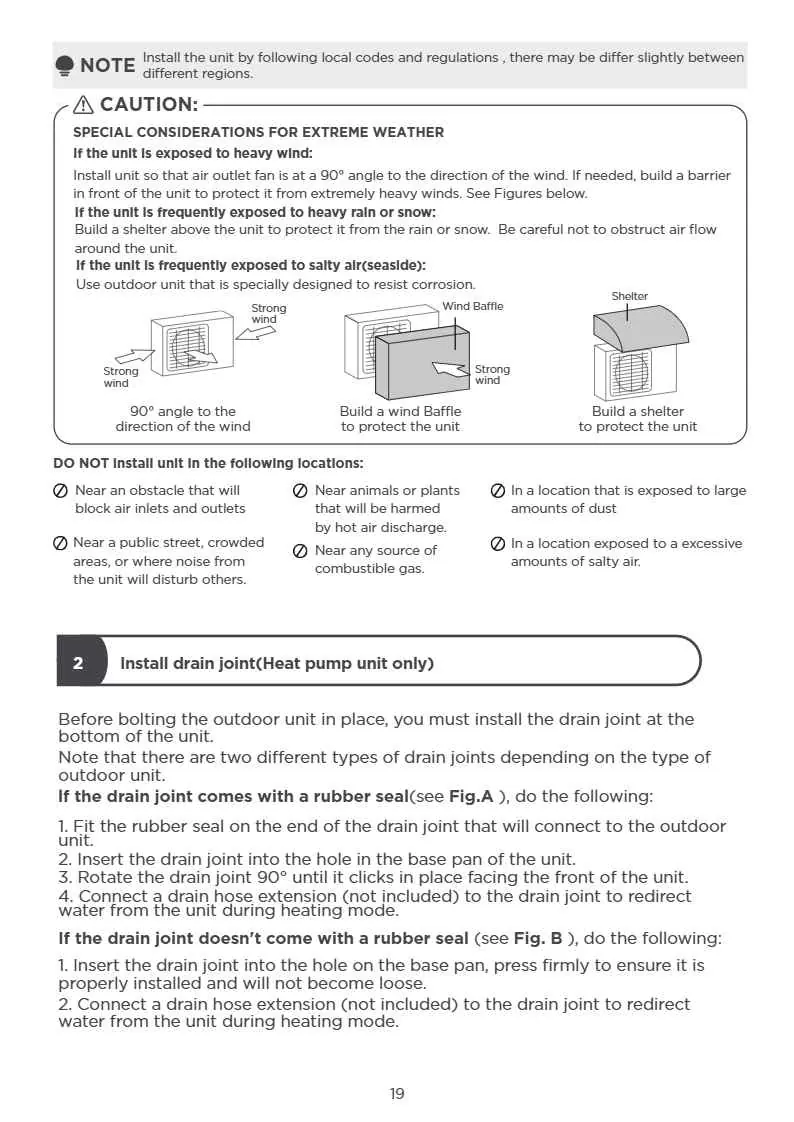

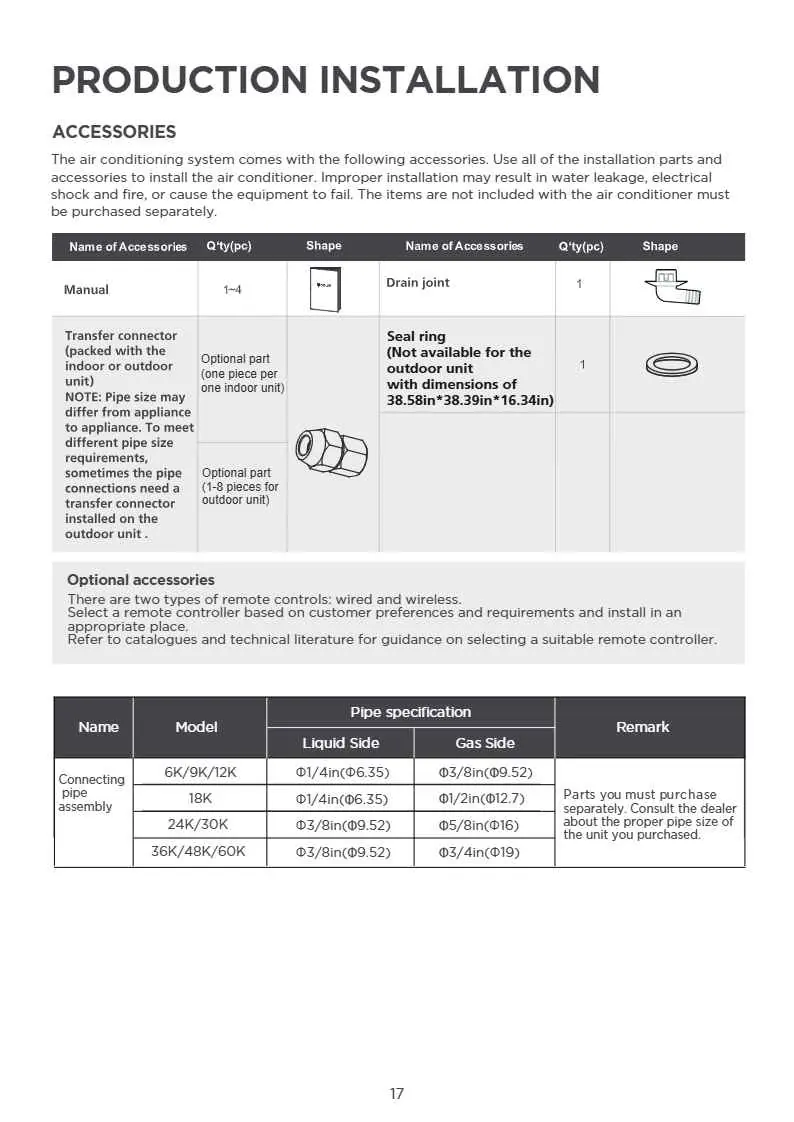

- Ablaufanschluss: Installieren Sie den Ablaufanschluss am Boden der Einheit. Bei Modellen mit Gummidichtung muss diese korrekt eingesetzt werden.
- Verankerung: Die Einheit kann auf dem Boden oder an einer Wandhalterung mit M10-Schrauben befestigt werden.
Kältemittelleitungen
Die Verbindung der Kältemittelleitungen ist kritisch für die Systemleistung:
- Schneiden Sie die Rohre rechtwinklig und entfernen Sie alle Grate.
- Bördeln Sie die Rohrenden sorgfältig, um eine luftdichte Verbindung zu gewährleisten.
- Verbinden Sie die Rohre zuerst mit der Inneneinheit, dann mit der Außeneinheit.
- Isolieren Sie sowohl Gas- als auch Flüssigkeitsleitungen, um Kondensation zu vermeiden.
Elektrische Verkabelung
Alle elektrischen Arbeiten müssen den lokalen und nationalen Vorschriften entsprechen:
- Verwenden Sie nur spezifizierte Kabel.
- Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist.
- Verbinden Sie die Kabel gemäß dem Schaltplan auf der Innenseite der Abdeckung.
- Installieren Sie bei Bedarf einen Fehlerstromschutzschalter (RCD).
Luftabsaugung und Testlauf
Vor der Inbetriebnahme muss das System evakuiert werden:
- Verwenden Sie eine Vakuumpumpe und ein Manometer, um das System zu evakuieren.
- Führen Sie nach der Installation einen Testlauf durch, um sicherzustellen, dass alle Modi (Kühlen, Heizen) korrekt funktionieren und keine Lecks vorhanden sind.
Wartung und Betrieb
- Reinigen Sie die Luftfilter regelmäßig alle zwei Wochen.
- Schalten Sie das Gerät bei längerer Nichtbenutzung aus und trennen Sie die Stromversorgung.
- Verwenden Sie bei Temperaturen unter 0°C die Heizfunktion mit Vorsicht und halten Sie das Gerät eingesteckt.
Herstellerinformationen
ACiQ
Praktische Hilfe
Typische Probleme
Gerät schaltet sich nicht ein
Warten Sie 3 Minuten, da eine Schutzfunktion aktiv sein könnte. Überprüfen Sie Sicherungen und Stromversorgung.
Schlechte Kühlleistung
Reinigen Sie den Luftfilter, entfernen Sie Hindernisse vor den Luftein- und -auslässen und schließen Sie Fenster und Türen.
Gerät schaltet häufig ein und aus
Überprüfen Sie das System auf Kältemittellecks oder Blockaden im Kältekreislauf.
Vor der Verwendung
- Stellen Sie sicher, dass die Innen- und Außeneinheiten korrekt installiert sind.
- Überprüfen Sie, ob alle Rohrleitungen und Kabel fest angeschlossen sind.
- Stellen Sie sicher, dass keine Hindernisse den Luftstrom blockieren.
- Prüfen Sie das System auf Kältemittellecks.
- Stellen Sie sicher, dass die Stromspannung den Spezifikationen entspricht.
Technische Daten in der Praxis
- R454B Kältemittel
- Entflammbares Kältemittel; erfordert spezielle Handhabung und Belüftungsvorkehrungen.
- 3-Minuten-Schutz
- Verzögerung beim Neustart des Kompressors, um Überlastung zu vermeiden.
Abbildungen und Diagramme

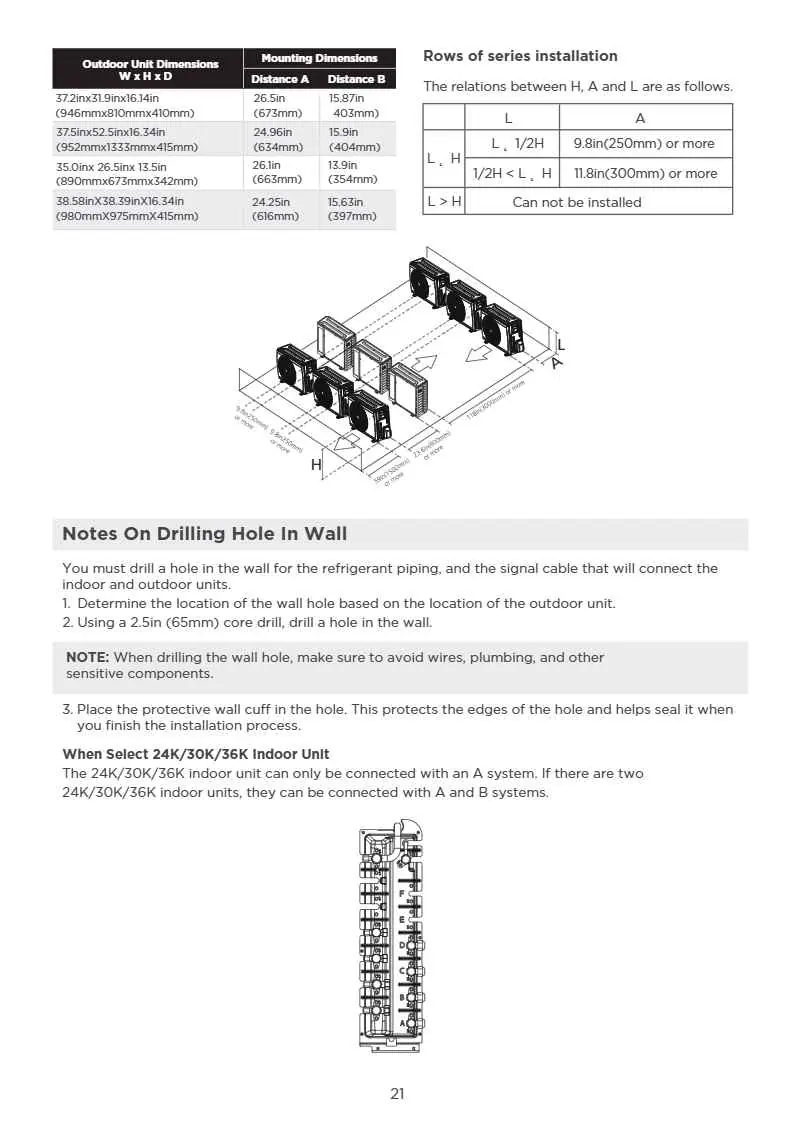

- Installationsdiagramm (S. 16): Zeigt Abstände und Anordnung der Einheiten.

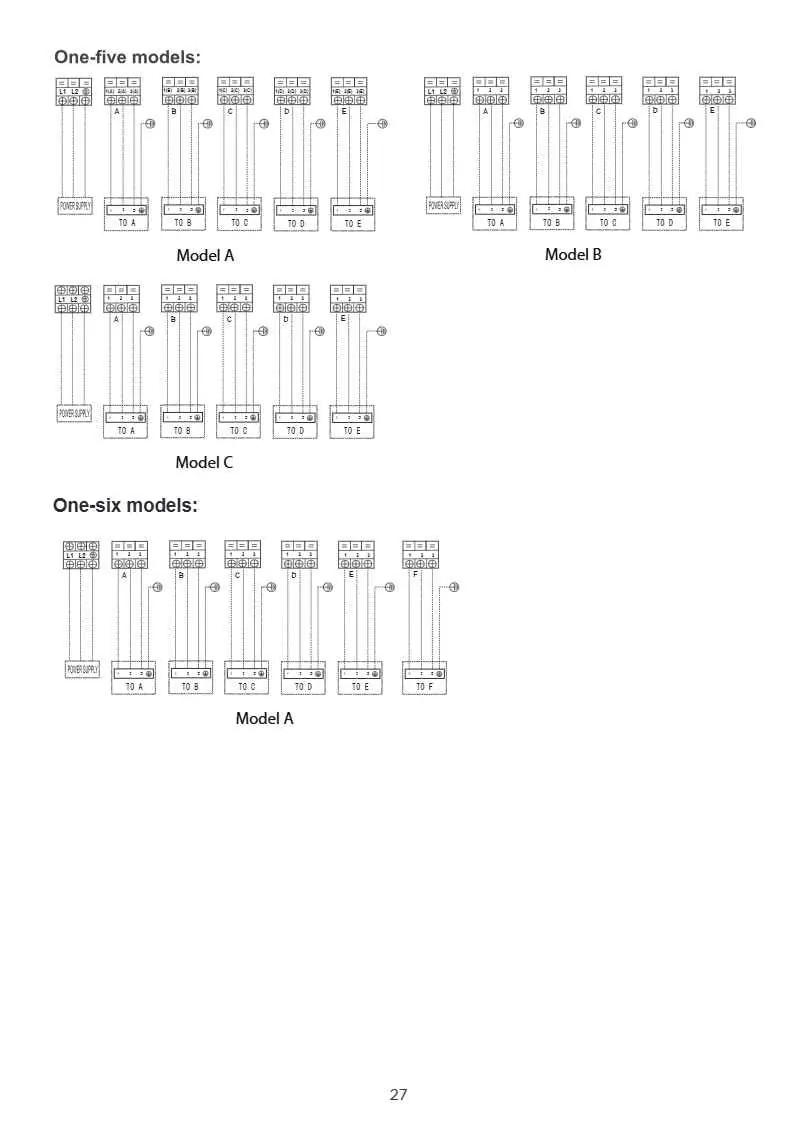

- Verkabelungsdiagramm (S. 26-27): Detaillierte Anschlussschemata für verschiedene Modellkonfigurationen.

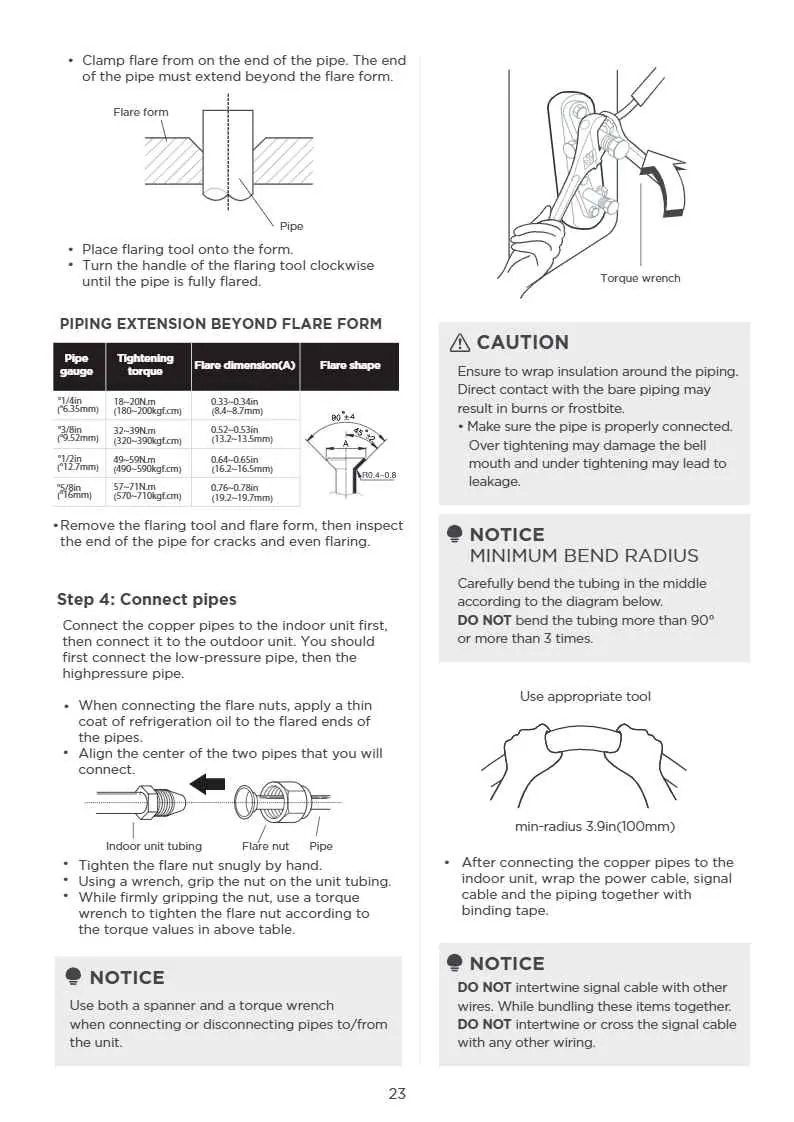

- Kältemittelleitungen (S. 24): Anleitung zum Schneiden, Entgraten und Bördeln der Rohre.
Modellkompatibilität
- 24K/30K/36K Inneneinheiten können nur mit einem A-System verbunden werden.
- Bei zwei 24K/30K/36K Inneneinheiten ist eine Verbindung mit A- und B-Systemen möglich.
