Kompatibilitätstabelle für ACiQ Multi-Zone Kondensatoren
Dieser Leitfaden bietet eine Übersicht zur Kompatibilität von ACiQ Multi-Zone Kondensatoren mit verschiedenen Luftbehandlungsgeräten, inklusive Rohrleitungslängen und Kombinationsmöglichkeiten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine Kompatibilitätstabelle, die definiert, welche Inneneinheiten mit welchen ACiQ Multi-Zone Kondensatoren kombiniert werden können, sowie die zulässigen Rohrleitungslängen und Höhenunterschiede. S. 1, 4, 5
Wichtigste Schritte
- Bestimmung der Kompatibilität S. 4
- Prüfung der Rohrleitungsanforderungen S. 5, 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Stromversorgung | 208/230V~, 60Hz, 1Phase | Standard-Stromversorgung für alle gelisteten Außeneinheiten. | S. 4 |
Wo es im PDF steht
- Modellübersicht Außeneinheiten S. 4
- Rohrleitungslängen und Höhen S. 5
- Kombinationstabellen S. 7, 8, 9, 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als technische Referenz für Installateure, um ACiQ Multi-Zone Kondensatoren (Außeneinheiten) mit den passenden Inneneinheiten (Luftbehandlungsgeräten) zu kombinieren. Es enthält wichtige Grenzwerte für Rohrleitungslängen, Höhenunterschiede sowie detaillierte Tabellen für zulässige Systemkonfigurationen von 2 bis 6 Zonen.

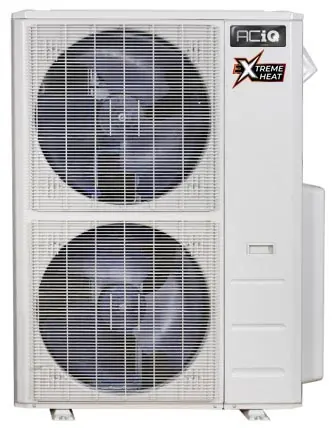

Kompatibilität der Außeneinheiten
Die Anleitung listet die unterstützten Außeneinheiten auf, darunter die Modelle ES-18Z-M3C bis ACiQ-55Z-HH-M6C. Alle aufgeführten Modelle arbeiten mit einer Stromversorgung von 208/230V, 60Hz, 1-Phase.
Rohrleitungslängen und Höhenunterschiede

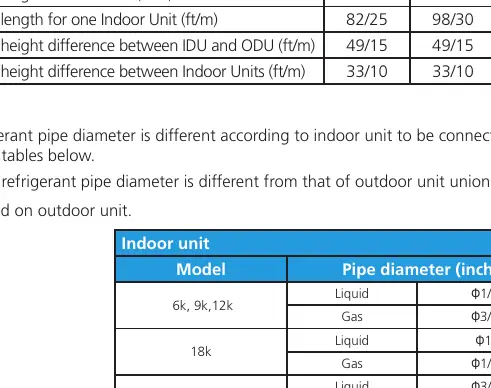

Die Einhaltung der Rohrleitungsvorgaben ist entscheidend für den Betrieb. Die maximalen Längen und Höhenunterschiede variieren je nach Anzahl der Zonen (2 bis 6 Zonen). Beachten Sie, dass bei unterschiedlichen Rohrleitungsdurchmessern zwischen Innen- und Außeneinheit zusätzliche Adapter erforderlich sind.
Kombinationen der Inneneinheiten

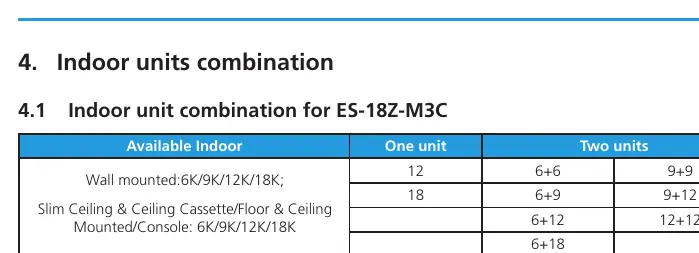

Das Dokument enthält umfangreiche Tabellen für jedes Außeneinheitsmodell, die genau aufzeigen, welche Kombinationen von Inneneinheiten (Wandgeräte, Kassettengeräte, Kanaleinheiten, Konsolen) zulässig sind. Stellen Sie sicher, dass Ihre geplante Konfiguration in der entsprechenden Tabelle für Ihr spezifisches Außeneinheitsmodell aufgeführt ist.
Herstellerinformationen
ACiQ
Praktische Hilfe
Typische Probleme
Verwenden Sie die in der Tabelle auf Seite 6 aufgeführten Adapter, um die Durchmesser korrekt anzupassen.
Überprüfen Sie, ob die Kombination der Inneneinheiten die Kapazitätsgrenzen der Außeneinheit überschreitet. Verwenden Sie nur die in den Tabellen für Ihr spezifisches Modell gelisteten Kombinationen.
Vor der Verwendung
- Identifizieren Sie das exakte Modell Ihrer Außeneinheit.
- Prüfen Sie die maximal zulässige Rohrleitungslänge für die Anzahl der Zonen.
- Stellen Sie sicher, dass die Kombination der Inneneinheiten in den Tabellen aufgeführt ist.
- Überprüfen Sie die erforderlichen Rohrleitungsdurchmesser für jede Inneneinheit.
- Stellen Sie sicher, dass die Höhenunterschiede zwischen Innen- und Außeneinheiten innerhalb der Grenzwerte liegen.
