Bedienungsanleitung für Westermo Viper 12A Series

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich an Installationsingenieure und Benutzer der Westermo Viper 12A Series. Das Gerät ist ein verwalteter 12-Port-Ethernet-Switch, der für den Einsatz in Schienenfahrzeugen und anderen anspruchsvollen Umgebungen optimiert ist. Die Installation und Bedienung darf nur durch qualifiziertes Servicepersonal erfolgen.

Sicherheitshinweise

• Installation: Das Gerät muss in einem Schaltschrank oder einer ähnlichen Umgebung installiert werden, die nur für qualifiziertes Personal zugänglich ist.

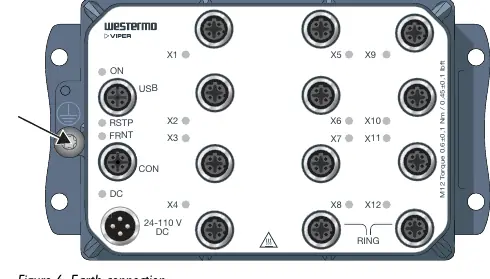

• Schutzerdung: Bei Metallgehäusen muss zuerst ein Schutzerdungsleiter an die Schutzerdungsklemme angeschlossen werden (empfohlener Querschnitt mindestens 4 mm²).
• Sicherung: Das Gerät verfügt über keine interne Sicherung. Die Stromversorgung muss extern mit einer IEC 60127-zertifizierten Sicherung (T1.6 A, 250 V) abgesichert werden.
• ESD: Vermeiden Sie elektrostatische Entladungen durch Erdung des Körpers (z. B. Handgelenkband).
• Heiße Oberflächen: Die Oberfläche kann im Betrieb heiß werden.
• Belüftung: Die Belüftungsmembran auf der Rückseite darf nicht abgedeckt oder mechanisch belastet werden.

Installation

Das Gerät kann vertikal oder horizontal an einer Wand montiert werden. Verwenden Sie vier M5-, M6- oder 1/4-Zoll-Schrauben mit 12-mm-Unterlegscheiben auf einer flachen und stabilen Oberfläche. Achten Sie auf eine ausreichende Konvektionskühlung und blockieren Sie nicht den Luftstrom um das Produkt.

Anschlüsse und Hardware

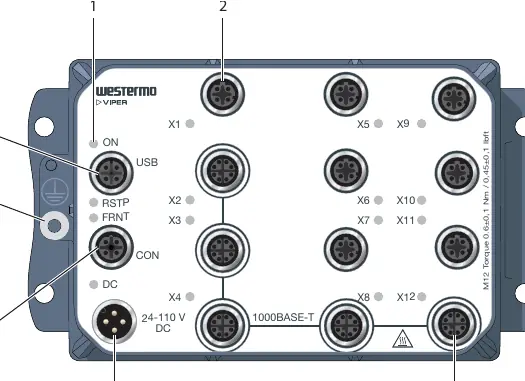

Das Gerät verfügt über M12-Anschlüsse für Strom, Ethernet, Konsole und USB. Alle M12-Verbindungen sind Schraubverbindungen mit einem empfohlenen Anzugsdrehmoment von 0,6 Nm. Ungenutzte Anschlüsse müssen mit den mitgelieferten Schutzkappen abgedeckt werden, um die IP67-Schutzart zu gewährleisten.

LED-Anzeigen

• ON: Zeigt den Betriebszustand und Alarmbedingungen an.
• RSTP/FRNT: Zeigt den Status der Redundanzprotokolle an.
• DC: Zeigt den Status der Stromversorgung (DC1 und DC2) an.
• X1 bis X12: Zeigen den Link-Status und Datenverkehr der Ports an.

Technische Daten

• Spannungsversorgung: 24 bis 110 VDC.
• Schutzart: IP67.
• Betriebstemperatur: -40 bis +70 °C.
• MTBF: Über 500.000 Stunden (modellabhängig).
• Kühlung: Konvektionskühlung.
