Bedienungsanleitung für Finder 1Y.E8.230 Yesly Range Extender
Erfahren Sie, wie Sie den Finder 1Y.E8.230 Yesly Range Extender installieren und anschließen. Diese Anleitung enthält wichtige technische Daten, Installationshinweise und Reichweiteninformationen für Ihr Smart-Home-System.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Der Finder 1Y.E8.230 ist ein Range Extender für das YESLY-System. Das Gerät dient dazu, die Reichweite der YESLY-Komponenten zu vergrößern. Eine Besonderheit dieses Geräts ist, dass es keine Konfiguration erfordert.
Installation und Anschluss
Die Installation erfolgt durch den Anschluss an das Stromnetz. Beachten Sie dabei den Schaltplan:
- Schließen Sie die Phase (L) und den Neutralleiter (N) gemäß dem Schaltplan an die entsprechenden Klemmen an.
- Die Versorgungsspannung muss zwischen 110 und 230 V AC liegen.
Einschränkungen und Reichweite
- Maximale Anzahl: Es können maximal 4 Range Extender pro YESLY-Gerätegruppe verwendet werden.

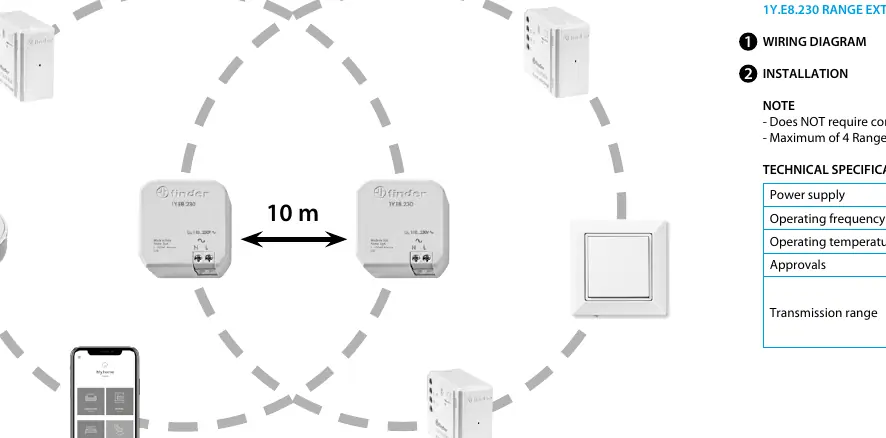

- Reichweite: Die Reichweite beträgt im freien Feld ohne Hindernisse etwa 10 Meter. Beachten Sie, dass die tatsächliche Reichweite je nach Gebäudestruktur variieren kann.
Technische Daten
- Betriebsspannung: 110...230 V AC
- Betriebsfrequenz: 2.4 GHz
- Betriebstemperatur: -10...+50 °C
- Zulassungen: CE, FCC, IC (Europa, USA, Kanada)
Praktische Hilfe
Typische Probleme
Die Reichweite hängt von der Gebäudestruktur ab. Stellen Sie sicher, dass keine massiven Hindernisse die Signalübertragung blockieren.
Prüfen Sie, ob die maximale Anzahl von 4 Range Extendern pro YESLY-Gerätegruppe überschritten wurde.
Vor der Verwendung
- Spannungsversorgung 110-230V AC prüfen
- Verkabelung gemäß Schaltplan (L/N) durchführen
- Sicherstellen, dass die Umgebungstemperatur zwischen -10 und +50 °C liegt
