Der Westermo Viper 12A-PoE ist ein verwalteter 12-Port-Ethernet-Switch, der speziell für den Einsatz in anspruchsvollen Umgebungen wie Schienenfahrzeugen entwickelt wurde. Diese Anleitung enthält wichtige Informationen zur sicheren Installation, Konfiguration und Wartung. Stellen Sie sicher, dass das Gerät nur von qualifiziertem Servicepersonal installiert und betrieben wird. Das Gerät erfordert eine externe Absicherung und eine ordnungsgemäße Schutzerdung (PE).
Produktbeschreibung
Die Viper-12A-PoE-Serie bietet robuste Routing-Switches mit PoE-Funktionalität. Die Geräte sind für extreme Bedingungen ausgelegt, einschließlich konstanter Vibrationen, extremer Temperaturen und Feuchtigkeit. Eine GORE-TEX-Membran verhindert interne Kondensation, und das IP67-Gehäuse schützt vor Staub und Wasser. Die Switches unterstützen das WeOS-Betriebssystem für flexible Netzwerkfunktionen wie den FRNT-Ring-Protokoll.
Installation
Das Gerät kann vertikal oder horizontal an einer Wand montiert werden. Verwenden Sie vier M5-, M6- oder 1/4-Zoll-Schrauben mit 12-mm-Unterlegscheiben auf einer flachen und stabilen Oberfläche. Eine ordnungsgemäße Schutzerdung (PE) ist zwingend erforderlich; schließen Sie diese an eine dafür vorgesehene PE-Schiene an (Torx T25, Drehmoment 3,2 Nm). Achten Sie bei der Verkabelung auf die korrekte Pinbelegung der M12-Anschlüsse und verwenden Sie ein empfohlenes Anzugsdrehmoment von 0,6 Nm.
Hardware-Übersicht und Anschlüsse
Die Frontplatte enthält verschiedene M12-Anschlüsse für Stromversorgung, Ethernet (100 Mbps und Gbps), Konsole und USB. LED-Anzeigen geben Auskunft über den Status von Stromversorgung, RSTP, FRNT, Datenverkehr und PoE-Verbrauch. Nicht verwendete Anschlüsse müssen mit den mitgelieferten Schutzkappen abgedeckt werden, um die IP67-Schutzklasse zu gewährleisten.
Sicherheitshinweise
Beachten Sie die Warnstufen (Warning, Caution, Notice, Note), um Verletzungen und Schäden am Gerät zu vermeiden. Öffnen Sie niemals ein unter Spannung stehendes Gerät. Die Stromversorgung muss extern abgesichert sein (IEC 60127 zertifiziert, T6A für HV-Modelle, T8A/T10A für LV-Modelle). Vermeiden Sie elektrostatische Entladungen (ESD) bei der Handhabung.
Technische Daten
Das Gerät unterstützt je nach Modell unterschiedliche Eingangsspannungsbereiche (LV: 24-38 VDC, HV: 48-110 VDC). Die PoE-Ports liefern bis zu 30W pro Port (PoE+) mit einer Gesamtleistung von maximal 80W. Der Betriebstemperaturbereich liegt zwischen -40 und +70 °C. Das Gerät ist für eine Lebensdauer von 20 Jahren ausgelegt.
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Überprüfen Sie die externe Stromversorgung und die Sicherung. Stellen Sie sicher, dass die Eingangsspannung innerhalb des spezifizierten Bereichs liegt.
PoE-Gerät wird nicht mit Strom versorgt
Prüfen Sie, ob der Port PoE unterstützt und ob die Gesamtleistung von 80W nicht überschritten wird.
Überhitzung
Stellen Sie sicher, dass die Konvektionskühlung nicht durch Hindernisse blockiert ist und die Umgebungstemperatur innerhalb der Spezifikationen liegt.
Vor der Verwendung
- Qualifiziertes Personal für die Installation sicherstellen.
- Schutzerdung (PE) an das Gehäuse anschließen.
- Externe Sicherung gemäß Spezifikation (T6A/T8A/T10A) installieren.
- Geeignete M12-Kabel für die jeweilige Schnittstelle verwenden.
- Nicht verwendete Anschlüsse mit Schutzkappen verschließen.
Technische Daten in der Praxis
- M12-Anschluss
- Industrieller, vibrationsfester Steckverbinder mit Schraubverschluss.
Abbildungen und Diagramme

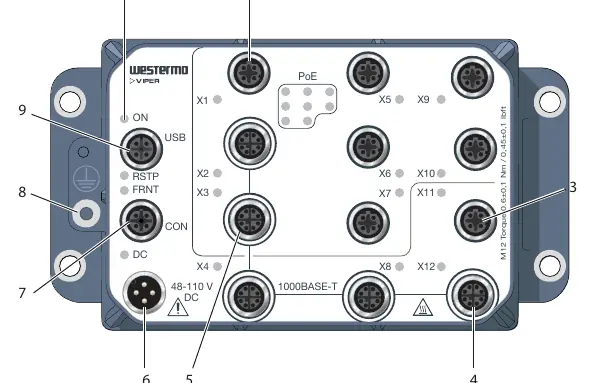

- Abbildung 3: Position der Schnittstellen, LEDs und Anschlüsse.
- Abbildung 4: Maßzeichnung für die Montage.
- Abbildung 5: Wandmontage-Verfahren.

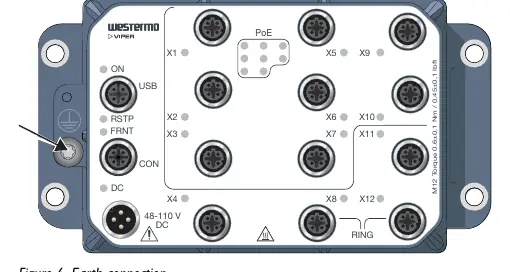

- Abbildung 6: Anschluss der Schutzerdung.
Modellkompatibilität
- Nur für den Einsatz durch qualifiziertes Servicepersonal.
- Erfordert externe Absicherung gemäß IEC 60127.
- PoE-Ports sind nicht untereinander isoliert.
