Installationsanleitung für Secomp 2-Port Gigabit PoE+ Extender
Erfahren Sie, wie Sie den Secomp 2-Port Gigabit PoE+ Extender installieren und konfigurieren. Diese Anleitung enthält technische Daten, LED-Statusanzeigen und Diagramme zur Reichweitenverlängerung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Secomp 2-Port Gigabit PoE+ Extender dient zur Verlängerung der Reichweite von PoE-Netzwerken um jeweils 100 Meter pro Gerät. Er unterstützt den IEEE 802.3at Standard und ermöglicht die Kaskadierung für größere Distanzen. S. 1, 2
Wichtigste Schritte
- Verbindung herstellen S. 2
Probleme und Lösungen
Gerät funktioniert nicht
Überprüfen Sie die Kabelverbindungen und die Stromversorgung des PoE-Switches.
S. 1Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Reichweite | 100m pro Extender | Maximale Distanz pro Gerät | S. 1, 2 |
| Standards | IEEE 802.3at, 802.3, 802.3u, 802.3ab, 802.3x | Unterstützte Netzwerkprotokolle | S. 1 |
Wo es im PDF steht
- Produktübersicht und Spezifikationen S. 1
- Anschlussdiagramme und Reichweite S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Secomp 2-Port Gigabit PoE+ Extender dient dazu, die Reichweite von PoE-Netzwerken zu vergrößern. Jedes Gerät ermöglicht eine Verlängerung der Übertragungsstrecke um 100 Meter. Durch Kaskadierung mehrerer Extender kann die Gesamtreichweite entsprechend erhöht werden. Das Gerät unterstützt den IEEE 802.3at Standard und ist für den Einsatz in Umgebungen mit hohem Netzwerkverkehr konzipiert.
Lieferumfang
- 1x 2-Port Gigabit PoE+ Extender
- 1x Installationsanleitung
- 2x Schraubenset für die Wandmontage
Sollten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren lokalen Lieferanten.
Installation und Anschlüsse
Der Extender verfügt über einen PoE-Eingang (PD) und einen PoE-Ausgang (PSE). Die Verbindung erfolgt über Cat. 5e/6 Kabel. Das Gerät erkennt automatisch die Crossover-Belegung, sodass Standard-Twisted-Pair-Kabel verwendet werden können.
LED-Statusanzeigen
Die Frontplatte des Geräts verfügt über LED-Anzeigen zur Überwachung des Betriebsstatus:
- PoE: Leuchtet, wenn die PoE-Funktion aktiv ist. Aus, wenn keine Verbindung besteht oder die Funktion deaktiviert ist.
- Data: Leuchtet bei bestehender Verbindung. Blinkt bei aktiver Datenübertragung (Senden/Empfangen). Aus, wenn keine Verbindung besteht.
Technische Daten
- Standards: IEEE 802.3at, IEEE 802.3 10BaseT, IEEE 802.3u 100BaseTX, IEEE 802.3ab 1000BaseT, IEEE 802.3x Flow Control
- Anschlüsse: 1x PoE In (Data + Power), 1x PoE Out (Data + Power)
- Übertragungsmedien: Cat. 5e/6 UTP/STP
- Betriebstemperatur: 0 bis 50 °C
- Abmessungen: 20 x 32 x 123 mm
- Gewicht: 100 g
Praktische Hilfe
Typische Probleme
Keine PoE-Verbindung
Überprüfen Sie, ob das PoE-Quellgerät eingeschaltet ist und die Kabelverbindungen korrekt sitzen.
Keine Datenübertragung
Stellen Sie sicher, dass die Data-LED leuchtet oder blinkt. Prüfen Sie die Qualität und Länge der verwendeten Cat. 5e/6 Kabel.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang auf Vollständigkeit (Extender, Anleitung, Schrauben).
- Stellen Sie sicher, dass Sie Cat. 5e/6 Kabel verwenden.
- Prüfen Sie, ob das angeschlossene PoE-Gerät den IEEE 802.3at Standard unterstützt.
Technische Daten in der Praxis
- IEEE 802.3at
- Standard für PoE+, der eine höhere Leistungsabgabe an angeschlossene Geräte ermöglicht.
- Store and Forward
- Übertragungsmethode, bei der das Datenpaket vollständig empfangen und geprüft wird, bevor es weitergeleitet wird.
Abbildungen und Diagramme

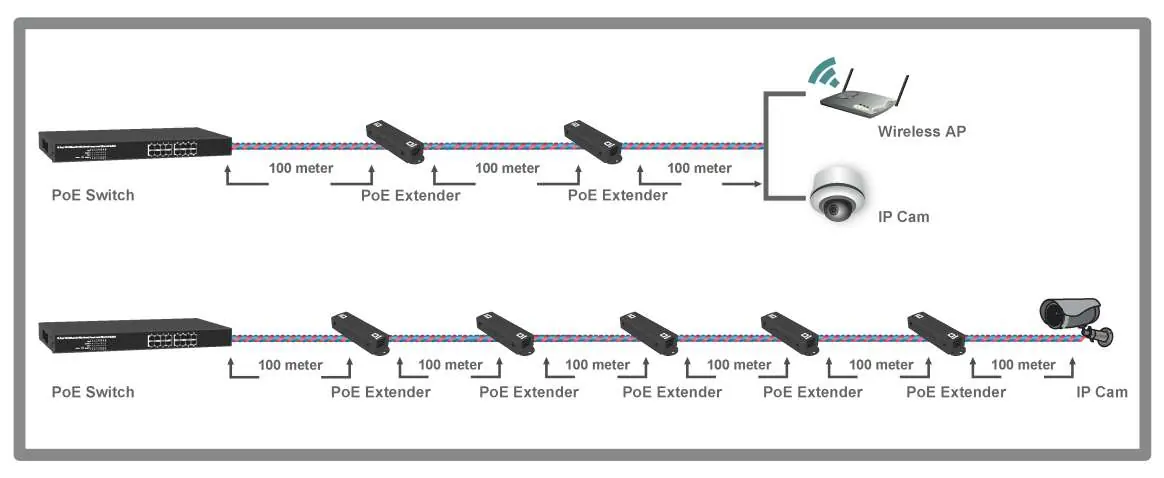

- Das Diagramm zeigt die Kaskadierung von PoE-Extendern, um die Reichweite um jeweils 100 Meter zu erweitern.
- Die Verbindung erfolgt in Reihe zwischen PoE-Switch, Extendern und Endgeräten wie IP-Kameras oder Wireless Access Points.
Modellkompatibilität
- Unterstützt IEEE 802.3at Standard.
- Erfordert Cat. 5e/6 UTP/STP Kabel.
- Die maximale Reichweite und Leistung hängen von der Anzahl der kaskadierten Extender und der Kabelqualität ab.
