Installationsanleitung für den Automotive Wireless Router Westermo CYBOX RT 2-A

Wichtige Informationen aus der Anleitung

Diese Installationsanleitung richtet sich ausschließlich an Systementwickler und Integratoren. Sie beschreibt die Hardware-Funktionen, den Anschluss von Peripheriegeräten und die Integration in ein System. Das Gerät ist nicht für Endbenutzer bestimmt.

Sicherheitshinweise

• Das Gerät darf nur von qualifiziertem Personal installiert, betrieben und gewartet werden.
• Vor dem Anschließen der Stromversorgung muss das Gerät mit Schutzerde verbunden werden.
• Das Gerät kann im Betrieb sehr heiß werden (> 80 °C). Vor dem Berühren oder Demontieren abkühlen lassen.
• Schutz vor elektrostatischer Entladung (ESD) beachten.
• Das Gerät muss so installiert werden, dass es für Kinder unzugänglich ist.

Montage und Installation

• Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern.
• Halten Sie einen Freiraum von mindestens 150 mm um das Gehäuse ein, um eine ausreichende Wärmeableitung zu gewährleisten.
• Für eine optimale Wärmeableitung sollten die Anschlüsse nach unten zeigen.

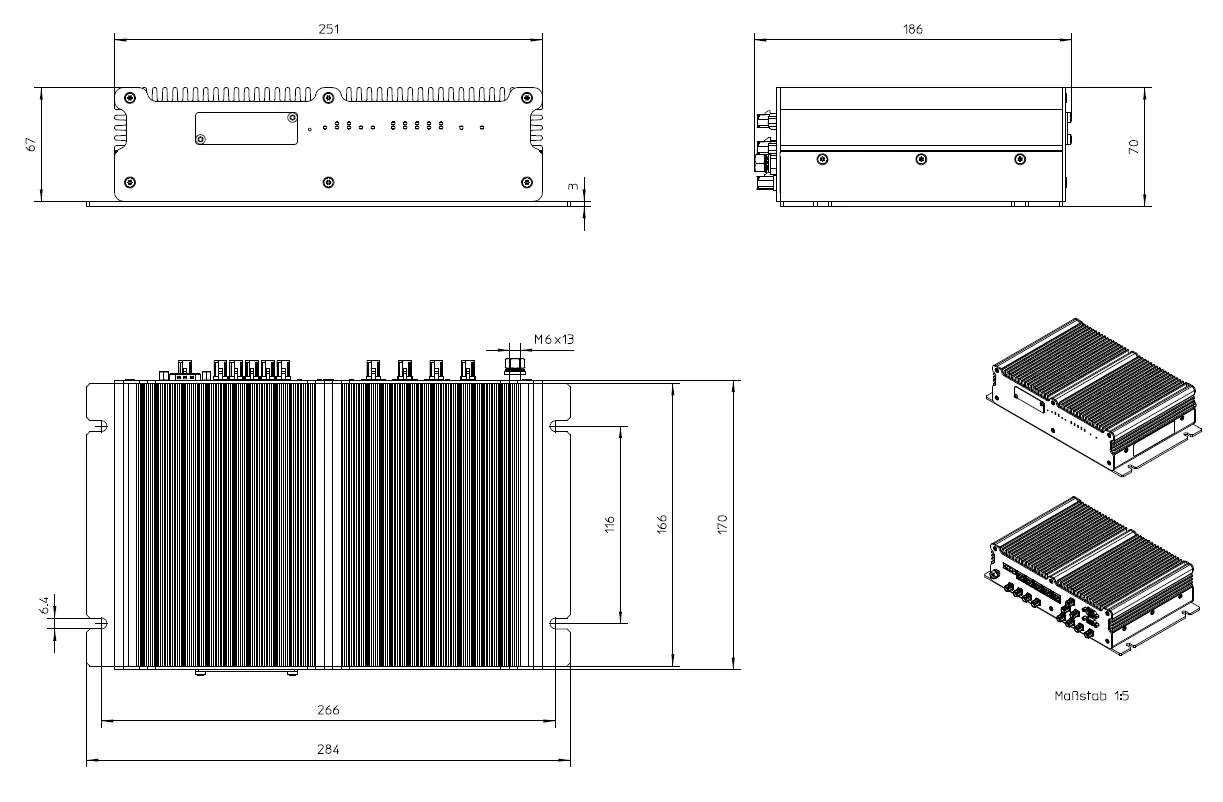

• Das Gehäuse verfügt über vier Montageausschnitte für die horizontale oder vertikale Montage auf einer flachen, stabilen Oberfläche.
• Verwenden Sie M6-Schrauben mit Unterlegscheiben zur Befestigung.
• Das Gerät besitzt keinen Ein-/Ausschalter; es startet, sobald es mit Strom versorgt wird.

SIM-Karten-Installation

Das Gerät bietet 2 SIM-Slots pro LTE-Modem. Nur ein Slot pro Modem kann gleichzeitig aktiv sein.

• Entfernen Sie die Serviceabdeckung mit einem Torx-10-Schraubendreher.
• Installieren Sie die SIM-Karten.
• Schließen Sie die Abdeckung und ziehen Sie die Schrauben mit einem maximalen Drehmoment von 0,55 Nm fest.
• Wechseln Sie die SIM-Karten niemals bei eingeschaltetem Gerät.
• Slot 1 ist beim Einschalten voreingestellt.

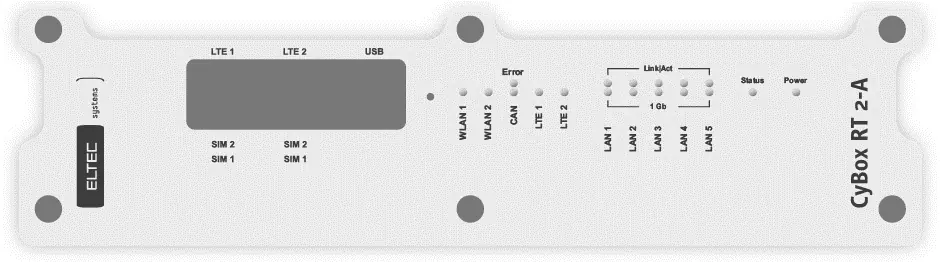

LED-Statusanzeigen

• Power LED: Grün (an) bedeutet, das Gerät erhält korrekte Eingangsspannung.
• Status LED: Grün (an) für Normalbetrieb, Rot (an) bei Fehler, Grün (blinkend) bei Werksreset.
• LAN LEDs: Zeigen Verbindungsstatus (10/100/1000 Mbit) und Aktivität an.

Reset-Funktion

Ein versteckter Reset-Schalter befindet sich hinter der Frontblende neben der Serviceabdeckung. Er ist mit einer Büroklammer erreichbar.

• < 2 Sekunden: Reset nach dem Loslassen.
• 2-5 Sekunden: Keine Aktion.
• > 5 Sekunden: Benutzerkonfiguration entfernen und Reset.

Technische Daten und Anschlüsse

• Spannungsversorgung: 12 V bis 24 VDC (nominal), bis 32 V möglich.

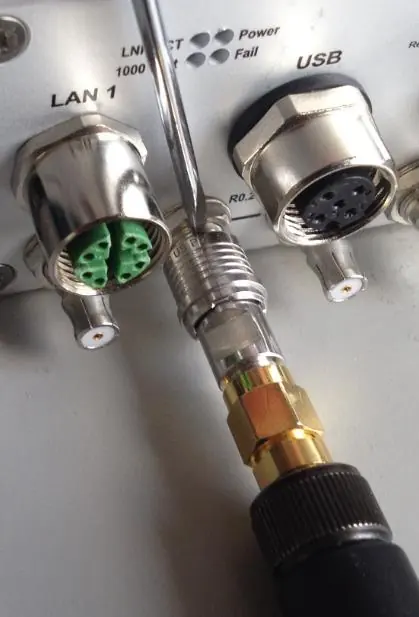

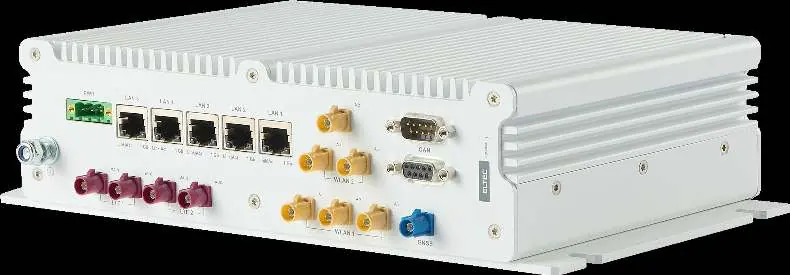

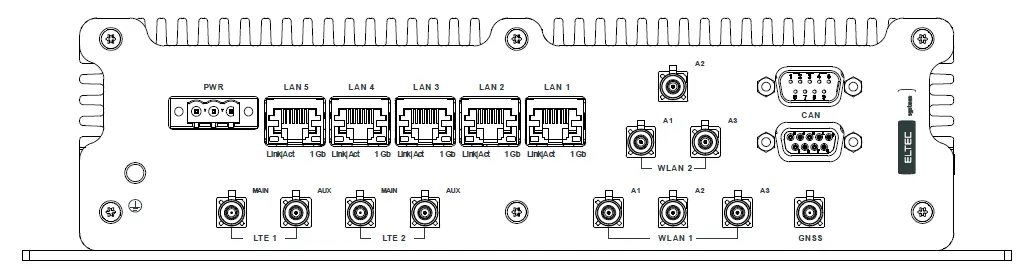

• Anschlüsse: MSTB 2.5/3 GF (Strom), RJ45 (Ethernet), D-Sub 9 (CAN), QLS/FAKRA/SMA (Antennen).
• Schutzklasse: IP40.
• Erdung: M6-Erdungsbolzen an der Frontseite für Schutzerde verwenden.
