Bedienungsanleitung für WEN 20539 20V Max Brad Nailer and Crown Stapler
Schnelle Anleitung für den WEN 20539 20V Max Brad Nailer and Crown Stapler. Erfahren Sie alles über Montage, Bedienung, Sicherheit, Wartung und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der WEN 20539 ist ein 20V Akku-Nagler und Tacker. Er wird durch Einsetzen eines geladenen 20V Akkus und Laden des Magazins mit 18-Gauge Brad Nägeln (5/8 Zoll) oder T50 Klammern (1/4 bis 9/16 Zoll) betriebsbereit gemacht. S. 3, 9, 11
Wichtigste Schritte
- Nägel/Klammern laden S. 11
- Tiefeneinstellung anpassen S. 12
- Stau beheben S. 14
Erste Inbetriebnahme
- Akku vollständig aufladen S. 10
- Akku einsetzen S. 10
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Gerät verklemmt
Akku entfernen, Magazin öffnen, Stau mit Zange entfernen.
S. 14Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Magazinkapazität Nägel | 88 Stk. | Maximale Anzahl an Nägeln im Magazin. | S. 3 |
| Magazinkapazität Klammern | 95 Stk. | Maximale Anzahl an Klammern im Magazin. | S. 3 |
| Schussgeschwindigkeit | 60 Pcs / Minute | Maximale Arbeitsgeschwindigkeit. | S. 3 |
Wo es im PDF steht
- Sicherheitshinweise S. 4, 5, 6, 7
- Montage und Betrieb S. 9, 10, 11, 12
- Wartung und Teile S. 14, 15, 16
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der WEN 20539 20V Max Brad Nailer and Crown Stapler ist für den Hausgebrauch konzipiert. Lesen Sie vor der Inbetriebnahme alle Sicherheitshinweise sorgfältig durch. Tragen Sie bei der Arbeit stets einen Augen- und Gehörschutz. Das Gerät ist nicht für industrielle oder professionelle Zwecke geeignet.
Montage und Einstellungen
Akku laden: Das Ladegerät muss an eine 120V, 60Hz Steckdose angeschlossen werden. Die grüne LED zeigt Betriebsbereitschaft an, die rote LED zeigt den Ladevorgang an. Wenn der Akku geladen ist, leuchtet die grüne LED.
Akku einsetzen: Schieben Sie den Akku in den Akkuschacht, bis er einrastet.

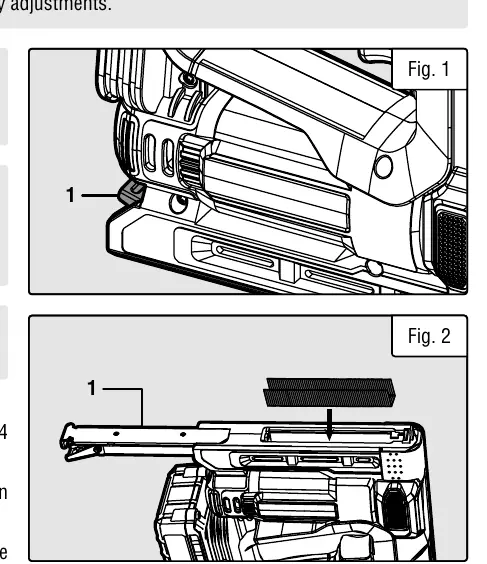

Nägel und Klammern laden:
- Entriegeln Sie den Magazinverschluss und ziehen Sie die Magazinabdeckung zurück.
- Legen Sie die Klammern (T50, 1/4 bis 9/16 Zoll) oder Nägel (18-Gauge Brad, 5/8 Zoll) ein.
- Schieben Sie das Magazin zurück, bis es einrastet.

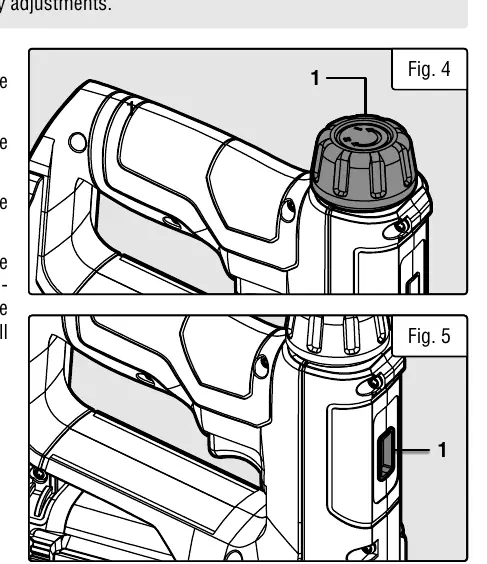

Tiefeneinstellung: Drehen Sie den Tiefeneinstellknopf im Uhrzeigersinn, um die Schlagkraft zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern.
Bedienung
Testen Sie die Einschlagtiefe immer an einem Reststück Holz, bevor Sie mit der eigentlichen Arbeit beginnen. Halten Sie das Gerät aufrecht auf dem Werkstück und betätigen Sie den Abzug. Nach Gebrauch das Gerät ausschalten, den Akku entfernen und das Magazin entleeren.

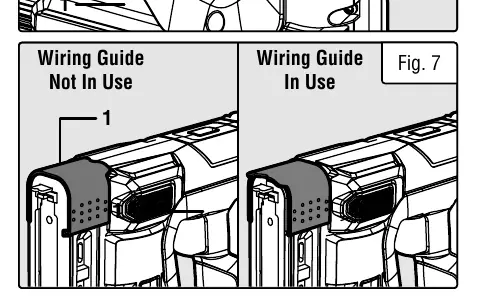

Verwendung der Kabelführung: Das Gerät verfügt über eine Kabelführung, die beim Befestigen von Kabeln an Holzrahmen hilft. Installieren Sie die Führung so, dass die gekerbte Kante nach unten zeigt.
Wartung und Lagerung
Halten Sie das Gerät sauber. Wischen Sie es mit einem feuchten Tuch und milder Seife ab. Verwenden Sie bei Bedarf Druckluft. Lagern Sie das Gerät an einem dunklen, trockenen und frostfreien Ort, idealerweise bei 10 bis 30 °C. Bei einem Stau: Gerät ausschalten, Akku entfernen, Magazin öffnen und den festsitzenden Nagel/Klammer mit einer Spitzzange entfernen.
Praktische Hilfe
Typische Probleme
Gerät ist verklemmt
Schalten Sie das Gerät aus, entfernen Sie den Akku, öffnen Sie das Magazin und entfernen Sie den festsitzenden Nagel oder die Klammer mit einer Spitzzange.
Nägel/Klammern werden nicht tief genug eingeschlagen
Erhöhen Sie die Schlagkraft durch Drehen des Tiefeneinstellknopfes im Uhrzeigersinn.
Nägel/Klammern werden zu tief eingeschlagen
Verringern Sie die Schlagkraft durch Drehen des Tiefeneinstellknopfes gegen den Uhrzeigersinn.
Vor der Verwendung
- Akku vollständig aufladen.
- Gerät auf Beschädigungen prüfen.
- Augen- und Gehörschutz anlegen.
- Tiefeneinstellung an einem Reststück Holz testen.
- Sicherstellen, dass das Magazin korrekt verriegelt ist.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Magazinkapazität
- 88 Nägel oder 95 Klammern.
- Schussgeschwindigkeit
- Bis zu 60 Schuss pro Minute.
Abbildungen und Diagramme

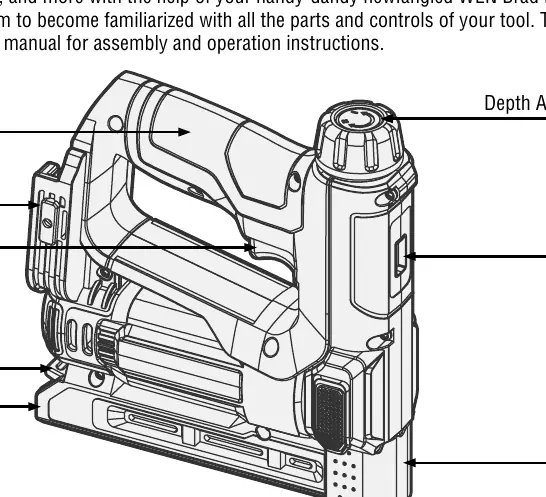

- Seite 9 zeigt die Hauptkomponenten: Griff, Akkuschacht, Abzug, Magazin, Tiefeneinstellknopf.
- Seite 15-16 enthält die Explosionszeichnung und Teileliste für Wartungszwecke.
Modellkompatibilität
- Kompatibel mit allen WEN 20V MAX Akkus.
- Einige Werkzeuge sind möglicherweise nicht mit dem 1,5Ah Akku (Modell 49120B) kompatibel.
