Bedienungsanleitung WEN 17-Zoll 12-Gang-Tischbohrmaschine 4227, 4227T

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die vollständigen Anweisungen für die WEN 17-Zoll 12-Gang-Tischbohrmaschine (Modelle 4227 und 4227T). Es deckt die sichere Montage, den Betrieb, die Wartung und die Fehlerbehebung ab. Bitte lesen Sie alle Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

Sicherheitshinweise

• Tragen Sie immer eine Schutzbrille mit Seitenschutz, Gehörschutz und eine Staubmaske.
• Tragen Sie keine lockere Kleidung oder Schmuck und binden Sie langes Haar zusammen.
• Verwenden Sie keine Handschuhe während des Betriebs.
• Stellen Sie sicher, dass die Maschine sicher auf einer stabilen Oberfläche montiert ist.
• Entfernen Sie den Bohrfutterschlüssel vor dem Einschalten der Maschine.
• Verwenden Sie Klemmen oder einen Schraubstock, um das Werkstück zu sichern.

Montage und Einrichtung

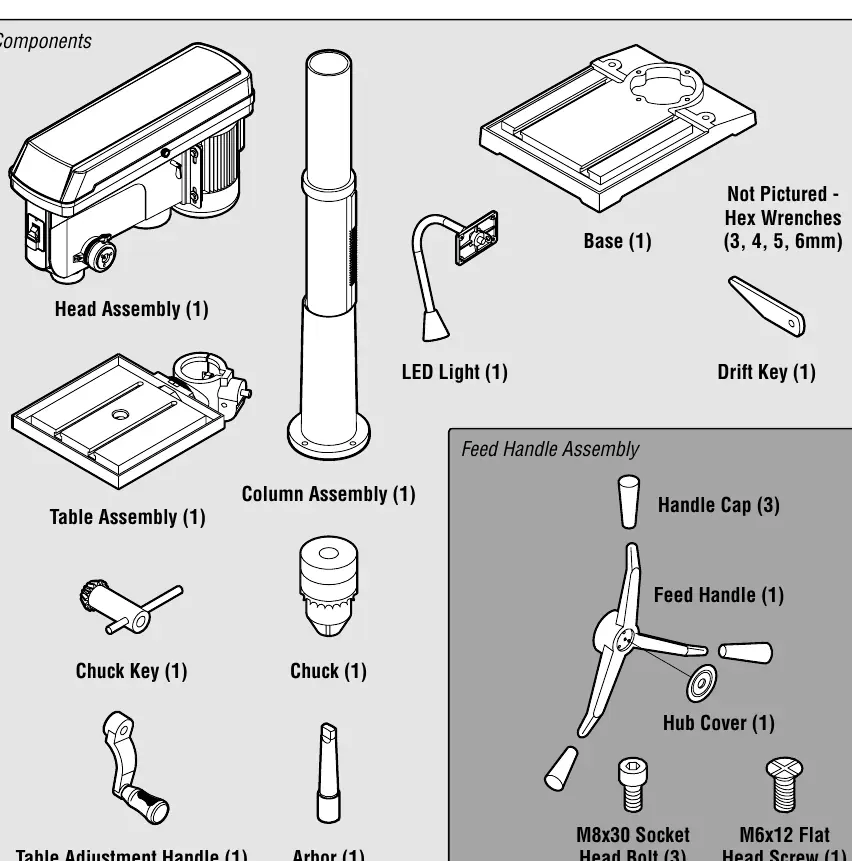

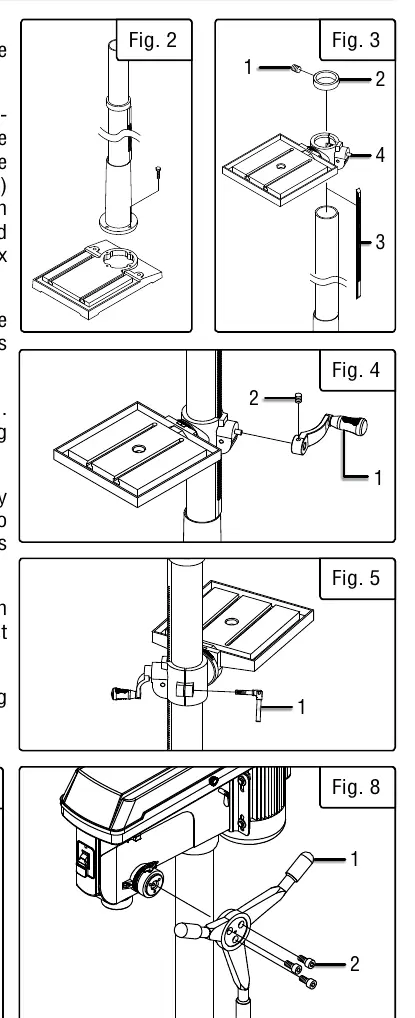

Die Montage erfordert die Befestigung der Säule auf der Basis, die Installation des Tisches mit Zahnstange, die Montage des Kopfes und die Installation der Vorschubgriffe. Das Bohrfutter muss vor der Verwendung auf den Dorn und die Spindel montiert werden. Reinigen Sie alle Oberflächen gründlich von Öl oder Fett, bevor Sie das Bohrfutter installieren.

Betrieb der Bohrmaschine

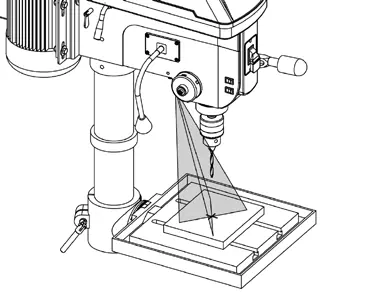

Die Maschine verfügt über 12 Geschwindigkeitsstufen, die durch Ändern der Riemenpositionen auf den Riemenscheiben eingestellt werden können. Nutzen Sie den integrierten Laser zur präzisen Markierung des Bohrpunktes. Stellen Sie sicher, dass das Werkstück immer gegen die linke Seite der Säule positioniert oder fest eingespannt ist, um ein Mitdrehen zu verhindern.

Wartung und Pflege

• Saugen Sie regelmäßig Sägemehl und Metallspäne ab.
• Tragen Sie eine dünne Schicht Pastenwachs auf die Säule und den Tisch auf, um Rost zu vermeiden.
• Ölen Sie die Spindelhülse alle drei Monate mäßig.
• Die Kugellager sind dauerhaft geschmiert und versiegelt.

Fehlerbehebung

Bei Problemen wie unruhigem Lauf, brennendem Bohrer oder Motorproblemen konsultieren Sie die Fehlerbehebungstabelle in der Anleitung. Häufige Lösungen umfassen das Anpassen der Riemenspannung, das Schärfen des Bohrers oder die Überprüfung der Stromversorgung.
