Bedienungsanleitung für WEN 20610-PB Plunge Base Kit

Erfahren Sie, wie Sie das WEN 20610-PB Plunge Base Kit montieren, einstellen und sicher verwenden. Diese Anleitung enthält Details zur Tiefeneinstellung, Montage von Zubehör wie Parallelanschlag und Kopierhülse sowie wichtige...

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das WEN 20610-PB Plunge Base Kit ist ein Zubehör für Oberfräsen, das präzises Eintauchfräsen ermöglicht. Es bietet Funktionen wie Tiefenfeineinstellung, Staubabsaugung und Montageoptionen für Parallelanschläge und Kopierhülsen. S. 1, 3

Wichtigste Schritte

Installation der Oberfräse S. 8
Einstellung der Frästiefe S. 9

Probleme und Lösungen

Motor überhitzt

Lüftungsöffnungen von Staub und Ablagerungen befreien.

S. 11

Weitere 3 Antworten anzeigen Weniger anzeigen

Wartung und Reset

Regelmäßige Inspektion auf lose Hardware und beschädigte Teile vor jedem Gebrauch. S. 11

Technische Daten

Parameter	Wert	Hinweis	Seiten
Modellnummer	20610-PB	Identifikationsnummer des Produkts	S. 3
Staubabsaugstutzen-Durchmesser	1-9/16 in. (39.6mm)	Durchmesser für Absaugschlauch	S. 3
Produktgewicht	2.60 lbs	Gewicht des Fräskorbs	S. 3

Wo es im PDF steht

Lieferumfang S. 6

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (5) Weniger anzeigen

Seite 6

Seite 7

Seite 8

Seite 9

Seite 10

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage, Einstellung und Wartung des WEN 20610-PB Plunge Base Kit. Vor der Verwendung ist es wichtig, alle Sicherheitshinweise zu lesen und sicherzustellen, dass das Gerät korrekt montiert ist. Das Kit ermöglicht präzise Fräsarbeiten und bietet Funktionen wie eine Feineinstellung der Frästiefe sowie die Möglichkeit, Zubehör wie Parallelanschläge und Kopierhülsen zu verwenden.

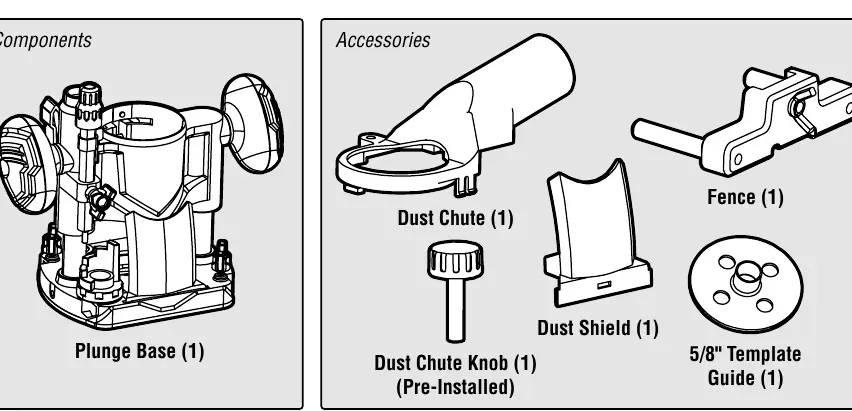

Lieferumfang

Das Kit enthält folgende Komponenten:

Plunge Base (Fräskorb)
Staubabsaugstutzen (Dust Chute)
Staubschutz (Dust Shield)
Parallelanschlag (Fence)
5/8 Zoll Kopierhülse (Template Guide)
Staubabsaugknopf (vorinstalliert)

Aufbau und Montage

Installation der Oberfräse

Öffnen Sie den Basis-Verriegelungshebel.
Schieben Sie die Oberfräse in den Fräskorb, wobei die Kerbe am Fräskorb in den Schlitz an der Rückseite des Fräskörpers gleiten muss.
Schließen Sie den Verriegelungshebel, um die Einheit zu sichern.

Installation von Staubschutz und Absaugstutzen

Der Staubschutz wird in die Schlitze an der Vorderseite des Fräskorbs eingesetzt. Der Staubabsaugstutzen wird an der Rückseite montiert, indem der vorinstallierte Knopf entfernt, der Stutzen eingesetzt und der Knopf wieder durch den Stutzen festgezogen wird.

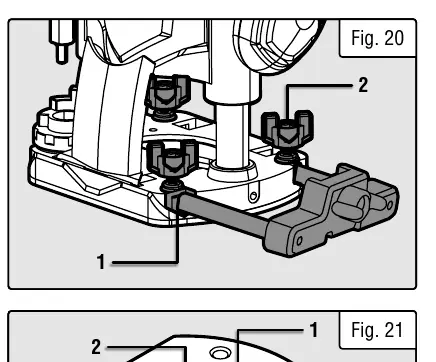

Installation des Parallelanschlags und der Kopierhülse

Der Parallelanschlag wird durch die Führungsschlitze am Fräskorb geschoben und mit den drei Feststellknöpfen gesichert. Die Kopierhülse wird mit zwei Schrauben an der Unterseite der Basis befestigt.

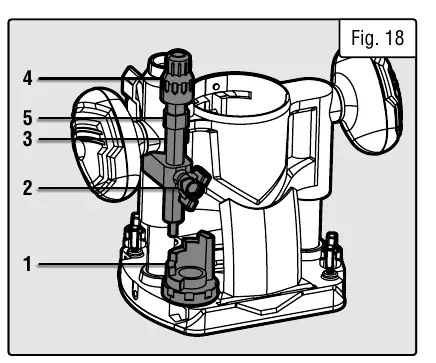

Einstellung der Frästiefe

Die Frästiefe wird über den Tiefenanschlag und den Revolver-Tiefenanschlag eingestellt:

Der Revolver-Tiefenanschlag verfügt über 6 Positionen in 1/4-Zoll-Schritten.
Die Feineinstellung erfolgt über den Einstellknopf: 0,1 mm pro Markierung oder 1 mm pro voller Umdrehung.
Lösen Sie den Tiefenfeststellknopf, um die Skala manuell zu verschieben.
Verwenden Sie den Plunge-Verriegelungshebel, um die gewünschte Tiefe zu fixieren.

Wartung und Pflege

Halten Sie die Lüftungsöffnungen frei von Staub und Ablagerungen, um eine Überhitzung des Motors zu vermeiden. Reinigen Sie die Oberflächen mit einem feuchten Tuch und milder Seife. Verwenden Sie keine aggressiven Lösungsmittel, da diese die Kunststoffteile beschädigen können. Überprüfen Sie das Gerät vor jedem Gebrauch auf lose Hardware oder beschädigte Teile.

Praktische Hilfe

Typische Probleme

Motor überhitzt

Stellen Sie sicher, dass die Lüftungsöffnungen frei von Staub und Ablagerungen sind.

Instabile Fräsung

Überprüfen Sie, ob alle Feststellknöpfe (insbesondere am Parallelanschlag) fest angezogen sind.

Beschädigte Kunststoffteile

Verwenden Sie keine Lösungsmittel wie Benzin oder ammoniakhaltige Reiniger zur Reinigung.

Vor der Verwendung

Überprüfen Sie das Gerät auf lose Hardware.
Stellen Sie sicher, dass keine Teile beschädigt oder gebrochen sind.
Vergewissern Sie sich, dass die Lüftungsöffnungen sauber sind.
Prüfen Sie, ob die Oberfräse fest im Fräskorb sitzt.
Stellen Sie sicher, dass alle Feststellknöpfe vor dem Betrieb angezogen sind.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Staubabsaugstutzen-Durchmesser: 1-9/16 Zoll (39,6 mm) für den Anschluss von Absaugsystemen.
Feineinstellung: 0,1 mm pro Markierung; 1 mm pro voller Umdrehung (10 Markierungen).
Produktgewicht: 2,60 lbs (ca. 1,18 kg).

Abbildungen und Diagramme

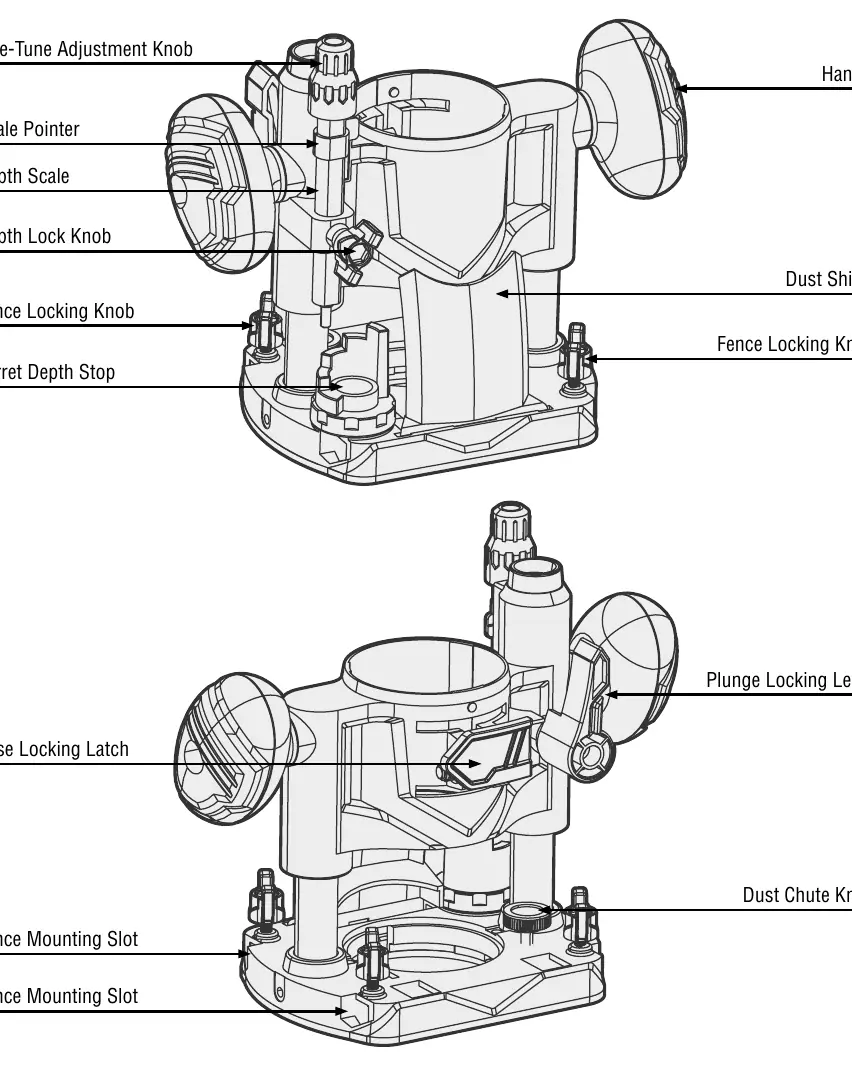

Die Abbildungen zeigen die Position der Tiefenfeststellknöpfe, des Revolver-Tiefenanschlags und der Verriegelungshebel.
Die Montagezeichnungen verdeutlichen die korrekte Ausrichtung der Oberfräse im Fräskorb.

Modellkompatibilität

Das Gerät ist für die Verwendung mit kompatiblen Oberfräsen konzipiert.
Zubehör wie der Parallelanschlag und die Kopierhülse sind für spezifische Fräsarbeiten vorgesehen.
