Bedienungsanleitung für WEN 2000W Inverter-Generator 56200i
Schnelle Anleitung für den WEN 2000W Inverter-Generator 56200i: Inbetriebnahme, Wartung, Fehlerbehebung und technische Daten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Um den WEN 56200i zu starten, füllen Sie Öl und Benzin ein, erden Sie das Gerät, stellen Sie den 3-in-1-Schalter auf 'CHOKE', ziehen Sie am Seilzugstarter und schalten Sie nach dem Start auf 'ON'. S. 8, 9, 11
Wichtigste Schritte
- Ölstand prüfen S. 8, 17
- Generator erden S. 9, 13
Erste Inbetriebnahme
- Öl einfüllen (0,35L), Benzin einfüllen, erden, Choke-Hebel auf Choke, ziehen, nach Start auf ON. S. 8, 9, 11
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Motor startet nicht
Schalter auf Choke, Kraftstoff prüfen, Ölstand prüfen, Zündkerze prüfen.
S. 22Wartung und Reset
- Überlastschutz zurücksetzen: Geräte trennen, Motor aus, warten, neu starten. S. 15, 22
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennleistung | 1600 W | Dauerleistung | S. 14, 21 |
| Spitzenleistung | 2000 W | Kurzzeitige Leistung | S. 14, 21 |
| Hubraum | 79,7 ccm | Motorgröße | S. 21 |
Wo es im PDF steht
- Vorbereitung S. 8, 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung enthält wichtige Anweisungen für den sicheren Betrieb und die Wartung des WEN 2000W Inverter-Generators. Lesen Sie das gesamte Handbuch sorgfältig durch, um Verletzungen und Schäden am Gerät zu vermeiden. Der Generator darf niemals in Innenräumen, Garagen oder geschlossenen Bereichen betrieben werden, da Kohlenmonoxid-Abgase lebensgefährlich sind.
Vorbereitung des Generators
Vor der ersten Inbetriebnahme müssen folgende Schritte durchgeführt werden:
- Öl einfüllen: Der Generator wird ohne Öl geliefert. Die Kurbelgehäusekapazität beträgt 0,35 Liter. Verwenden Sie 30W 4-Takt-Motoröl für den allgemeinen Gebrauch (über 4°C).
- Kraftstoff einfüllen: Verwenden Sie bleifreies Benzin mit mindestens 87 Oktan. Mischen Sie kein Öl bei.
- Erdung: Erden Sie den Generator vor der Verwendung, indem Sie die Erdungsmutter an der Vorderseite mit einem Erdungsstab verbinden.
Inbetriebnahme
Um den Generator zu starten, gehen Sie wie folgt vor:
- Trennen Sie alle elektrischen Geräte vom Generator.
- Stellen Sie sicher, dass der Generator geerdet ist und Öl- sowie Kraftstoffstände korrekt sind.
- Schalten Sie den ESC-Schalter auf "OFF".
- Öffnen Sie das Vakuum-Entlastungsventil am Tankdeckel (auf "ON").

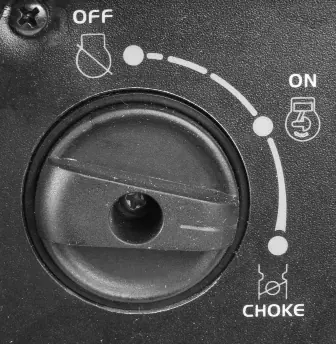

- Drehen Sie den 3-in-1-Schalter auf die Position "CHOKE".
- Ziehen Sie langsam am Seilzugstarter, bis Widerstand spürbar ist, dann kräftig ziehen.
- Sobald der Motor läuft, drehen Sie den 3-in-1-Schalter langsam auf "ON".
Betrieb
Der Generator verfügt über einen Idle Control Switch (ESC). Dieser sollte bei Lasten unter 1000W eingeschaltet bleiben, um Kraftstoff zu sparen und Lärm zu reduzieren. Bei Lasten über 1000W muss der ESC ausgeschaltet sein, damit der Motor mit voller Drehzahl läuft.
Wartung und Pflege
Regelmäßige Wartung verlängert die Lebensdauer des Geräts:
- Ölwechsel: Nach den ersten 8 Stunden, dann alle 25-50 Stunden oder jährlich.

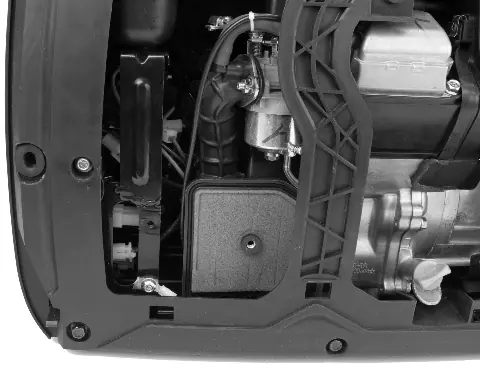

- Luftfilter: Regelmäßig prüfen und reinigen. Bei Beschädigung ersetzen.

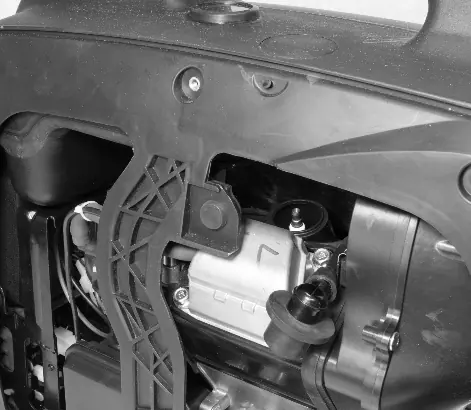

- Zündkerze: Regelmäßig prüfen, reinigen oder ersetzen. Elektrodenabstand: 0,6-0,7 mm.
Fehlerbehebung
Bei Problemen wie "Motor startet nicht" prüfen Sie zuerst den Ölstand, den Kraftstoffzustand und die Position des 3-in-1-Schalters. Wenn der Generator läuft, aber keine Leistung liefert, prüfen Sie, ob der Überlastschutz ausgelöst hat (Überlastanzeige leuchtet). In diesem Fall alle Geräte trennen, den Generator neu starten und weniger Last anschließen.
Technische Daten
Der Generator bietet eine Nennleistung von 1600W und eine Spitzenleistung (Surge) von 2000W bei 120V AC. Das Gerät wiegt ca. 22 kg (48,4 lbs) und hat einen Hubraum von 79,7 ccm.
Praktische Hilfe
Typische Probleme
Motor startet nicht
Prüfen Sie, ob der Schalter auf 'CHOKE' steht, ob genügend Öl vorhanden ist, ob der Kraftstoff alt ist oder ob die Zündkerze verschmutzt ist.
Motor stoppt während des Betriebs
Prüfen Sie den Ölstand (Ölmangelsicherung) und den Kraftstoffstand.
Überlastanzeige leuchtet
Trennen Sie alle elektrischen Geräte, schalten Sie den Generator aus, warten Sie einige Minuten und starten Sie ihn neu mit weniger Last.
Vor der Verwendung
- Ölstand prüfen und ggf. auffüllen (0,35 Liter Kapazität)
- Kraftstoffstand prüfen (bleifreies Benzin, min. 87 Oktan)
- Generator auf ebener Fläche aufstellen
- Erdung sicherstellen
- Alle elektrischen Verbraucher trennen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Nennleistung (Rated Wattage)
- Die Leistung, die der Generator kontinuierlich abgeben kann (1600W).
- Spitzenleistung (Surge Wattage)
- Die kurzzeitige Leistung für Anlaufströme von Motoren (2000W).
Abbildungen und Diagramme

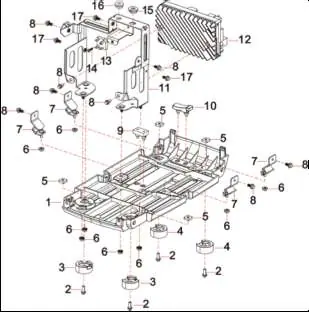

- Die Explosionszeichnungen (Fig. 1-16) zeigen die interne Struktur und Ersatzteilnummern für Wartungsarbeiten.
- Der Schaltplan (Wiring Diagram) auf Seite 29 zeigt die elektrische Verkabelung.
Modellkompatibilität
- Nicht für 50Hz-Geräte geeignet.
- Nicht direkt an die Hausverkabelung anschließen ohne qualifizierten Elektriker und Transferschalter.
