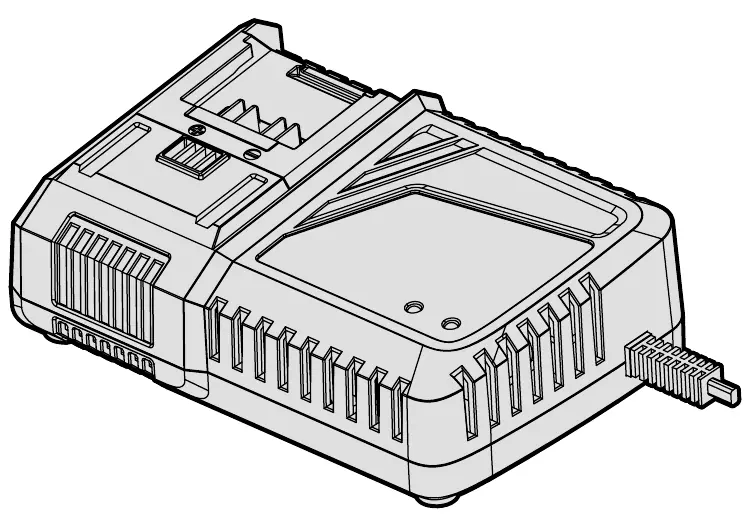

Bedienungsanleitung für WEN 20V Schnellladegerät 20201Q
Erfahren Sie, wie Sie das WEN 20V Schnellladegerät 20201Q sicher bedienen, Akkus korrekt laden und Fehlercodes interpretieren. Vollständiger Leitfaden zu Spezifikationen, Wartung und Sicherheit.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das WEN 20V Schnellladegerät 20201Q lädt WEN 20V-Akkus. Schließen Sie es an eine 120V-Steckdose an und schieben Sie den Akku ein, bis er einrastet. S. 9
Wichtigste Schritte
- Akku laden S. 9
Erste Inbetriebnahme
- Vor dem ersten Gebrauch vollständig aufladen. S. 9
Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Halten Sie die Belüftungsöffnungen frei von Staub und Schmutz. S. 10
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Eingang | 120V AC, 125W | Stromversorgung | S. 3 |
| Ausgang | 20V DC, 2.3A - 5A | Ladespannung und Stromstärke | S. 3 |
Wo es im PDF steht
- Spezifikationen S. 3
- Sicherheit S. 4, 5, 6, 7
- Bedienung S. 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Anweisungen für den sicheren Betrieb und die Wartung des WEN 20V Schnellladegeräts (Modell 20201Q). Vor der ersten Verwendung muss der Akku vollständig aufgeladen werden. Das Ladegerät ist ausschließlich für die Verwendung mit kompatiblen WEN 20V-Akkus vorgesehen.
Technische Daten
- Eingangsspannung: 120V AC, 125W
- Ausgangsspannung: 20V DC, 2.3A - 5A
- Ladezeiten: 2.0Ah Akku ca. 30 Min., 4.0Ah Akku ca. 60 Min., 5.0Ah Akku ca. 80 Min.
- Abmessungen: 7-3/8 in. x 5-1/8 in. x 2-1/2 in.
- Gewicht: 1.5 Pfund
Sicherheitshinweise
- Verwenden Sie das Ladegerät nicht in feuchten Umgebungen, bei Regen oder Schnee.
- Blockieren Sie nicht die Belüftungsöffnungen des Ladegeräts.
- Der sichere Temperaturbereich für den Ladevorgang liegt zwischen -4°F und 113°F (-20°C bis 45°C).
- Trennen Sie das Ladegerät bei Nichtgebrauch von der Stromquelle.
- Verwenden Sie keine beschädigten Kabel oder Stecker.
- Bei Kontakt mit auslaufenden Batteriechemikalien sofort mit Wasser und Seife abwaschen und ggf. einen Arzt aufsuchen.
Bedienung und Ladevorgang
- Schließen Sie das Ladegerät an eine 120V, 60Hz Steckdose an. Die grüne LED leuchtet auf.
- Schieben Sie den Akku vollständig in das Ladegerät, bis er einrastet. Die rote LED leuchtet auf, während der Akku geladen wird.
- Wenn der Akku vollständig geladen ist, leuchten sowohl die grüne als auch die rote LED.
- Entnehmen Sie den Akku und trennen Sie das Ladegerät vom Stromnetz.
LED-Statusanzeigen
- Dauerhaft Grün: Eingesteckt und bereit zum Laden.
- Dauerhaft Rot: Ladevorgang läuft.
- Dauerhaft Grün und Rot: Vollständig geladen.
- Blinkend Grün: Interner Lüfter läuft.
- Blinkend Grün und Rot: Fehlerzustand (Kontaktieren Sie den Kundendienst).
Wartung und Lagerung
Vor jeder Wartung muss das Ladegerät von der Stromquelle getrennt werden. Halten Sie die Belüftungsöffnungen frei von Staub und Schmutz. Reinigen Sie das Gehäuse mit einem feuchten Tuch und milder Seife. Verwenden Sie keine Lösungsmittel, da diese den Kunststoff beschädigen können. Lagern Sie das Gerät an einem sauberen, trockenen Ort außerhalb der Reichweite von Kindern.
Praktische Hilfe
Typische Probleme
Ladegerät zeigt Fehler (blinkend grün und rot)
Kontaktieren Sie den WEN-Kundendienst für Unterstützung.
Akku wird während des Ladens heiß
Dies ist normal. Wenn der Akku nach kontinuierlichem Gebrauch im Werkzeug heiß ist, lassen Sie ihn vor dem Laden auf Raumtemperatur abkühlen.
Vor der Verwendung
- Prüfen Sie das Ladegerät und das Kabel auf Beschädigungen.
- Stellen Sie sicher, dass die Belüftungsöffnungen frei sind.
- Verwenden Sie nur kompatible WEN 20V-Akkus (Modelle 20202, 20204, 20205).
- Laden Sie den Akku vor dem ersten Gebrauch vollständig auf.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Eingangsspannung
- 120V AC, 125W
- Ausgangsspannung
- 20V DC, 2.3A - 5A
- Ladezeit 2.0Ah
- ~30 Minuten
- Ladezeit 4.0Ah
- ~60 Minuten
- Ladezeit 5.0Ah
- ~80 Minuten

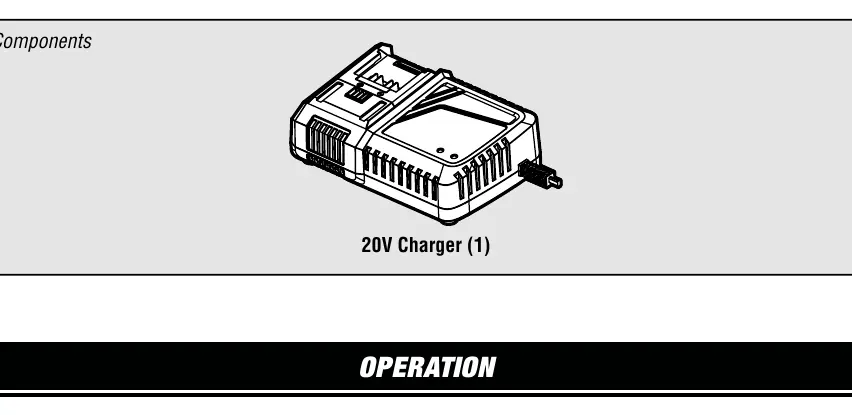

Abbildungen und Diagramme
- Das Ladegerät verfügt über eine LED-Anzeige für den Ladestatus.
- Die Belüftungsschlitze befinden sich an den Seiten des Gehäuses.
Modellkompatibilität
- Kompatibel mit WEN 20V-Akkus (Modelle 20202, 20204, 20205).
