Bedienungsanleitung für Ozito PXNGS-018 Akku-Nagler und -Tacker
Erfahren Sie, wie Sie den Ozito PXNGS-018 Akku-Nagler und -Tacker sicher bedienen, Nägel und Klammern laden, Staus beheben und Wartungsarbeiten durchführen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Ozito PXNGS-018 ist ein Akku-Nagler und -Tacker. Er wird durch Drücken des Sicherheitsauslösers gegen das Werkstück und gleichzeitiges Betätigen des Abzugs bedient. Er benötigt 18-Gauge-Klammern (16-22mm) oder C1-Brad-Nägel (15-32mm). S. 1, 4
Wichtigste Schritte
- Laden des Magazins S. 3, 4
- Behebung von Staus S. 5
Erste Inbetriebnahme
- Akku einsetzen und Magazin mit kompatiblen Nägeln/Klammern bestücken. S. 2, 3
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Verklemmte Nägel oder Klammern
Akku entfernen, Magazin öffnen, Stau manuell entfernen, ggf. Nasenplatten lösen.
S. 5Wartung und Reset
- Regelmäßige Reinigung des Gehäuses mit einem Tuch; keine Lösungsmittel verwenden. S. 5
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 18V | Betriebsspannung | S. 1 |
| Gewicht | 2.0kg | Gerätegewicht | S. 1 |
Wo es im PDF steht
- Spezifikationen und Garantie S. 1
- Produktübersicht und Akku S. 2
- Befestigungsmittel und Laden S. 3
- Bedienung S. 4
- Wartung und Fehlerbehebung S. 5

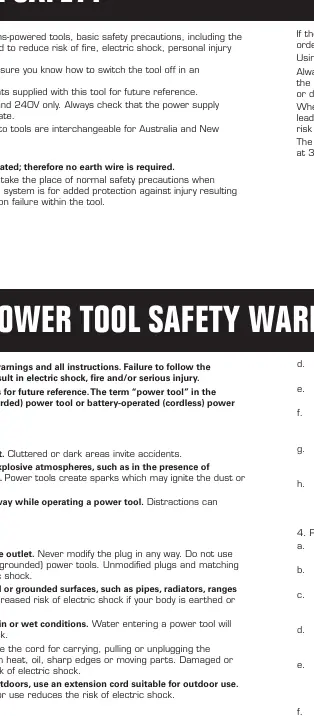

- Sicherheitshinweise S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für den Betrieb und die Wartung des Ozito PXNGS-018 Akku-Naglers und -Tackers. Das Gerät ist für den Heimwerkergebrauch (DIY) bestimmt. Vor der Verwendung müssen Benutzer sicherstellen, dass sie die Sicherheitsvorkehrungen verstehen, insbesondere den Umgang mit dem Safety Striker System (Sicherheitsauslöser), das ein versehentliches Auslösen verhindert.
Produktübersicht
Das Gerät besteht aus einem Kraftregler, einem Ein-/Ausschalter, einem Griff, einer Akkuhalterung, einem Gürtelclip, einer Magazinverriegelung, einem Magazin, einem Sicherheitsauslöser, einem Mundstück, einer Statusanzeige und einer Aufbewahrung für den Inbusschlüssel.
Einrichtung und Vorbereitung
Einsetzen des Akkus: Schieben Sie den Akku in die Basis des Werkzeugs, bis er einrastet.
Entfernen des Akkus: Halten Sie die Akku-Entriegelungstaste gedrückt und schieben Sie den Akku heraus.
Auswahl der Befestigungsmittel
Das Gerät akzeptiert spezifische Befestigungsmittel:
- Klammern: 18 Gauge, 16-22 mm (Narrow Crown). Geeignet für Polsterungen, Isolierungen, Bastelarbeiten, Wanddekorationen.
- Nägel: 18 Gauge, 15-32 mm (C1 Brad Nails). Geeignet für Zierleisten, Bilderrahmen, Modellbau.
Laden des Magazins
Warnung: Entfernen Sie immer den Akku, bevor Sie das Magazin laden.
- Drücken Sie die Magazinverriegelung nach unten und ziehen Sie den Magazinschieber heraus.
- Legen Sie eine Reihe von Klammern oder Nägeln in die Öffnung hinter dem Mundstück ein.
- Achten Sie darauf, die Befestigungsmittel korrekt auszurichten (oben links für Klammern, unten links für Nägel).
- Schieben Sie den Magazinschieber zurück, bis er einrastet.
Bedienung
Das Gerät verwendet ein zweistufiges Sicherheitssystem:
- Drücken Sie mit einer Hand den Sicherheitsauslöser und das Mundstück fest gegen die Arbeitsfläche.
- Betätigen Sie mit der anderen Hand den Ein-/Ausschalter, um den Schuss auszulösen.
Einstellung der Schlagkraft: Drehen Sie den Kraftregler im Uhrzeigersinn, um die Kraft zu erhöhen, oder gegen den Uhrzeigersinn, um sie zu verringern. Testen Sie die Einstellung immer an einem Reststück Material.
Wartung und Fehlerbehebung

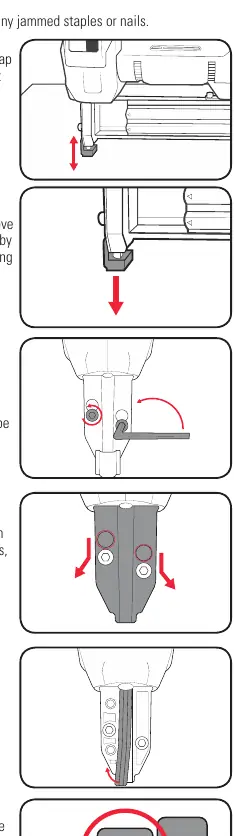

Behebung von Staus:
- Entfernen Sie den Akku.
- Öffnen Sie das Magazin und entfernen Sie lose Klammern/Nägel mit einer Zange.
- Falls der Stau bestehen bleibt, entfernen Sie den Gummischutz des Sicherheitsauslösers.
- Lösen Sie die Schrauben an der Oberseite mit dem Inbusschlüssel, schieben Sie die Nasenplatten nach unten und entfernen Sie die verklemmten Teile mit einer Pinzette.
- Setzen Sie das Gerät in umgekehrter Reihenfolge wieder zusammen.
Reinigen Sie das Gehäuse nur mit einem Tuch; verwenden Sie keine Lösungsmittel und tauchen Sie das Gerät nicht in Flüssigkeiten.
Praktische Hilfe
Typische Probleme
Gerät ist verklemmt (Stau)
Akku entfernen, Magazin öffnen, lose Teile entfernen. Falls nötig, Nasenplatten mit Inbusschlüssel lösen und Blockade mit Pinzette entfernen.
Kurze Akkulaufzeit
Der Akku benötigt 4-5 Ladezyklen, um die optimale Kapazität zu erreichen.
Nägel/Klammern dringen nicht tief genug ein
Erhöhen Sie die Schlagkraft über den Kraftregler oder halten Sie das Gerät mit beiden Händen fester gegen das Werkstück.
Vor der Verwendung
- Akku ist vollständig geladen.
- Korrekte Befestigungsmittel (18 Gauge) sind geladen.
- Augen- und Gehörschutz tragen.
- Testschuss auf einem Abfallstück Holz durchführen.
- Sicherstellen, dass der Arbeitsbereich frei von Hindernissen ist.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Firing Rate: 20/min
- Maximale Schussfrequenz pro Minute.
- Safety Striker System
- Sicherheitsmechanismus, der verhindert, dass das Gerät schießt, wenn es nicht fest gegen das Material gedrückt wird.
Abbildungen und Diagramme
- Das Magazin wird durch Drücken der Verriegelung (6) und Herausziehen des Schiebers (7) geöffnet.
- Der Kraftregler (1) befindet sich oben am Gerät.
- Der Sicherheitsauslöser (8) muss gegen das Werkstück gedrückt werden, um den Schuss freizugeben.
Modellkompatibilität
- Kompatibel mit allen Akkus und Ladegeräten der Ozito Power X Change Serie.
- Nicht für die Installation von Elektrokabeln geeignet.
