Installationsanleitung für Wayfair 2073-SF Smyth 3 Light Semi Flush

Detaillierte Installationsanleitung für die Wayfair 2073-SF Smyth 3 Light Semi Flush Leuchte. Erfahren Sie, wie Sie die Leuchte als Pendel- oder Deckenleuchte montieren, Kabel anschließen und die Leuchte sicher in Betrieb nehmen.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Wayfair 2073-SF Smyth 3 Light Semi Flush kann als Deckenleuchte oder Pendelleuchte montiert werden. Die Installation erfordert das Abschalten des Stroms, die Montage der entsprechenden Halterung, den Anschluss der Kabel (Phase, Neutral, Erde) und das Anbringen des Glasschirms. S. 3, 4

Wichtigste Schritte

Stromversorgung am Sicherungskasten ausschalten S. 3, 4
Kabel korrekt anschließen (Phase, Neutral, Erde) S. 2, 3, 4

Wo es im PDF steht

Beleuchtungshöhen-Guide S. 1
Verkabelung und Montageübersicht S. 2
Installationsanleitung (Englisch) S. 3
Installationsanleitung (Französisch/Spanisch) S. 4

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

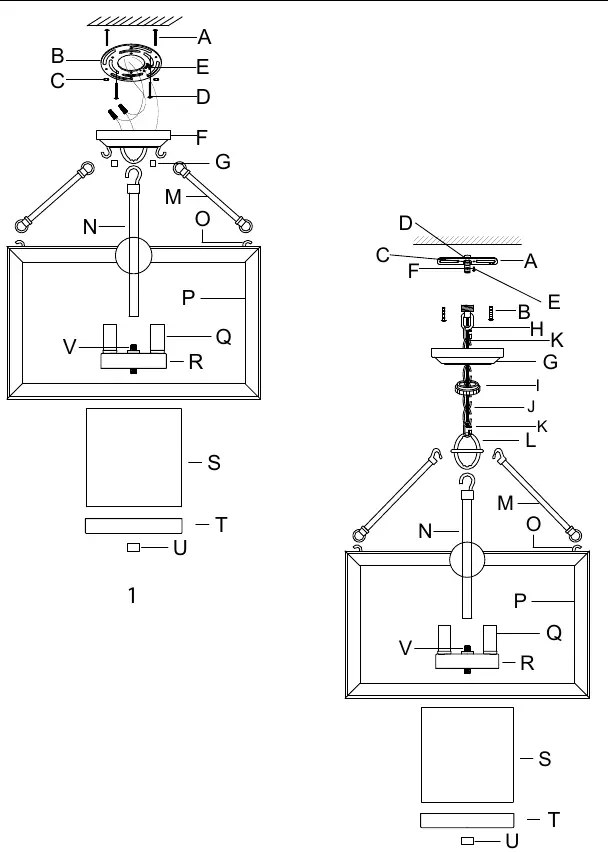

Montageübersicht für Flush- und Pendant-Installation

Seite 2

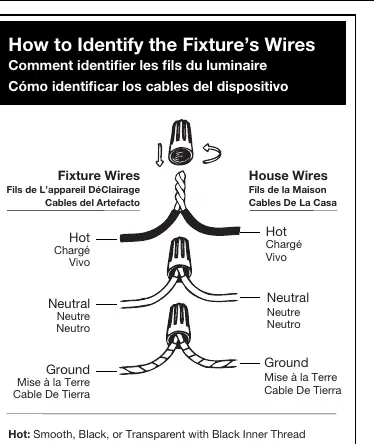

Schaltplan zur Identifizierung der Kabel

Seite 2

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die Installation der Wayfair 2073-SF Smyth 3 Light Semi Flush Leuchte. Das Produkt kann wahlweise als Deckenleuchte (Flush) oder als Pendelleuchte (Pendant) montiert werden. Bitte lesen Sie alle Sicherheitshinweise sorgfältig durch, bevor Sie mit der Arbeit beginnen.

Vorbereitung

Schalten Sie die Stromversorgung am Sicherungskasten oder an der Sicherung zwingend aus.
Entfernen Sie die alte Leuchte und die vorhandene Montagehalterung.
Überprüfen Sie den Inhalt des gelben Beutels auf Vollständigkeit aller Montageteile.
Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden.

Montageoptionen

Flush-Installation (Deckenmontage)

Verwenden Sie die runde Montagehalterung (B) und die Schrauben (A).
Befestigen Sie die Halterung an der Anschlussdose.
Montieren Sie die Stangen (M) und (N) am Leuchtenkörper.
Befestigen Sie die Leuchte an der Deckenhalterung (F) und sichern Sie diese mit den dekorativen Muttern (G).

Pendant-Installation (Pendelmontage)

Verwenden Sie die rechteckige Montagehalterung (A) und den Nippel (F).
Passen Sie die Kettenlänge (J) an die gewünschte Höhe an.
Führen Sie die Kabel durch die Kette (etwa alle drei Glieder).
Befestigen Sie die Leuchte an der Deckenhalterung (G) und sichern Sie diese mit dem Kragen (I).

Verkabelung

Verbinden Sie die Kabel der Leuchte mit den Kabeln der Anschlussdose:

Phase (Hot): Glatt, schwarz oder transparent mit schwarzem Innenfaden.
Neutralleiter (Neutral): Gerippt, weiß oder transparent mit weißem Innenfaden.
Erdung (Ground): Kupfer, blankes Metall, grün oder transparent mit grünem Innenfaden.

Verwenden Sie Kabelverbinder und stellen Sie sicher, dass alle Verbindungen fest sitzen und in die Anschlussdose geschoben werden.

Abschluss der Installation

Schieben Sie die Kerzenhülsen (Q) über die Fassungen. Setzen Sie die Leuchtmittel ein (nicht im Lieferumfang enthalten). Platzieren Sie den Glasschirm (S) auf der unteren Kappe (T) und befestigen Sie alles mit dem Endstück (U). Schalten Sie den Strom wieder ein und testen Sie die Leuchte.

Herstellerinformationen

Wayfair

Markenprofil

Herstellerwebsite Offizielle Website öffnen Support Support öffnen

Praktische Hilfe

Typische Probleme

Leuchte lässt sich nicht einschalten

Überprüfen Sie die Stromversorgung am Sicherungskasten und kontrollieren Sie die Kabelverbindungen in der Anschlussdose.

Leuchte hängt schief

Überprüfen Sie die Ausrichtung der Montagehalterung und stellen Sie sicher, dass die Kettenglieder bei der Pendelmontage gleichmäßig belastet sind.

Vor der Verwendung

Stromversorgung am Sicherungskasten ausschalten
Alte Montagehalterung entfernen
Geeignete Leuchtmittel bereithalten (nicht enthalten)
Montageart (Flush oder Pendant) festlegen
Kabelidentifikation (Phase, Neutral, Erde) sicherstellen

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Neutralleiter (Neutral): Geripptes, weißes oder transparentes Kabel mit weißem Innenfaden.
Erdung (Ground): Kupfer, blankes Metall, grünes oder transparentes Kabel mit grünem Innenfaden.

Abbildungen und Diagramme

Das Diagramm zeigt die korrekte Verkabelung der Leuchte mit den Hausleitungen.
Die Montagezeichnungen verdeutlichen den Unterschied zwischen der Flush- und Pendant-Installation.

Modellkompatibilität

Verwenden Sie nur die spezifizierten Leuchtmittel.
Überschreiten Sie nicht die maximale Wattzahl.
