Installationsanleitung für Wayfair 2072-FM Deckenleuchte

Erfahren Sie, wie Sie die Wayfair 2072-FM Deckenleuchte sicher installieren. Diese Anleitung enthält wichtige Hinweise zur Verkabelung, Montage und Platzierung.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Installation erfordert das Abschalten des Stroms, die Montage der Halterung (B) an der Anschlussdose, das Verbinden der Kabel (Phase, Neutral, Erde) gemäß Farbcode und das Befestigen der Abdeckung (F) mit den dekorativen Muttern (H). S. 3

Wichtigste Schritte

Stromversorgung am Sicherungskasten ausschalten. S. 3
Kabel gemäß Farbcode verbinden (Phase, Neutral, Erde). S. 2, 3

Erste Inbetriebnahme

Nach Abschluss der Installation Strom einschalten und Leuchte testen. S. 3

Weitere 1 Antworten anzeigen Weniger anzeigen

Wo es im PDF steht

Platzierungsempfehlungen S. 1
Verkabelungsdiagramm S. 2
Installationsanleitung S. 3, 4

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

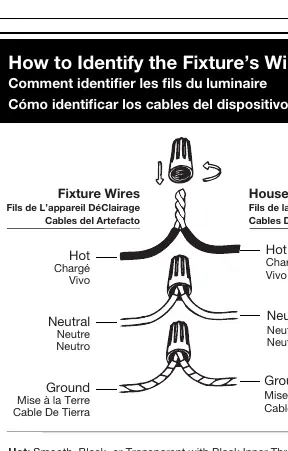

Schaltplan zur Identifizierung der Kabel

Seite 2

Seite 2

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die sichere Installation der Wayfair 2072-FM Deckenleuchte. Bitte beachten Sie, dass alle Installationsarbeiten von einem qualifizierten Fachmann durchgeführt werden sollten. Schalten Sie vor Beginn der Arbeiten unbedingt die Stromzufuhr am Sicherungskasten ab.

Vorbereitung der Installation

Schalten Sie die Stromversorgung am Sicherungskasten oder Schutzschalter aus.
Entfernen Sie die alte Leuchte und die alte Montagehalterung.
Stellen Sie sicher, dass Sie die mitgelieferte Montagehalterung (B) und die Montageschrauben (A) zur Hand haben.

Montage der Leuchte

Befestigen Sie die Montagehalterung (B) mit den Montageschrauben (D) an der Anschlussdose.
Stellen Sie sicher, dass die Montageschrauben (A) vertikal ausgerichtet sind und mit den Öffnungen der Abdeckung (F) übereinstimmen.
Führen Sie die Abdeckung (F) über die Montageschrauben (A) und befestigen Sie diese mit den dekorativen Muttern (H).

Verkabelung

Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose gemäß dem beiliegenden Schaltplan:

Phase (Hot): Verbinden Sie das schwarze oder glatte Kabel (bzw. transparent mit schwarzem Innenfaden) mit dem stromführenden Kabel der Hausleitung.
Neutralleiter (Neutral): Verbinden Sie das weiße oder gerippte Kabel (bzw. transparent mit weißem Innenfaden) mit dem Neutralleiter der Hausleitung.
Erdung (Ground): Verbinden Sie das grüne, kupferfarbene oder transparente Kabel mit dem Erdungskabel der Hausleitung. Falls kein Erdungskabel vorhanden ist, nutzen Sie die Erdungsschraube (E) an der Montagehalterung.

Verwenden Sie Kabelverbinder und achten Sie darauf, dass alle Verbindungen fest sitzen und in die Anschlussdose geschoben werden.

Tipps zur Platzierung

Die Anleitung enthält Empfehlungen für die optimale Höhe der Leuchten:

Über Kücheninseln: Leuchten sollten mindestens 30 Zoll (ca. 76 cm) über der Arbeitsplatte hängen.
Über Esstischen: Leuchten sollten mindestens 30 Zoll (ca. 76 cm) über dem Tisch hängen.
In offenen Bereichen: Die Unterseite der Leuchte sollte mindestens 7,5 Fuß (ca. 2,3 m) vom Boden entfernt sein.

Herstellerinformationen

Wayfair

Markenprofil

Herstellerwebsite Offizielle Website öffnen Support Support öffnen

Praktische Hilfe

Typische Probleme

Kein Erdungskabel in der Hausleitung vorhanden.

Verwenden Sie die Erdungsschraube (E) an der Montagehalterung/dem Montagebügel und wickeln Sie das Erdungskabel der Leuchte darum.

Montageschrauben (A) passen nicht zur Abdeckung.

Überprüfen Sie die Ausrichtung der Montagehalterung (B) und stellen Sie sicher, dass die Schrauben (A) vertikal stehen.

Vor der Verwendung

Strom am Sicherungskasten ausschalten.
Fachpersonal für die Installation hinzuziehen.
Nur die spezifizierten Leuchtmittel verwenden.
Maximale Wattzahl nicht überschreiten.
Alle Kabelverbindungen auf festen Sitz prüfen.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Neutralleiter (Neutral): Geripptes, weißes oder transparentes Kabel mit weißem Innenfaden.
Erdung (Ground): Kupferfarbenes, blankes, grünes oder transparentes Kabel mit grünem Innenfaden.

Abbildungen und Diagramme

Das Diagramm zeigt die korrekte Verbindung der Hauskabel mit den Leuchtenkabeln mittels Kabelverbindern.

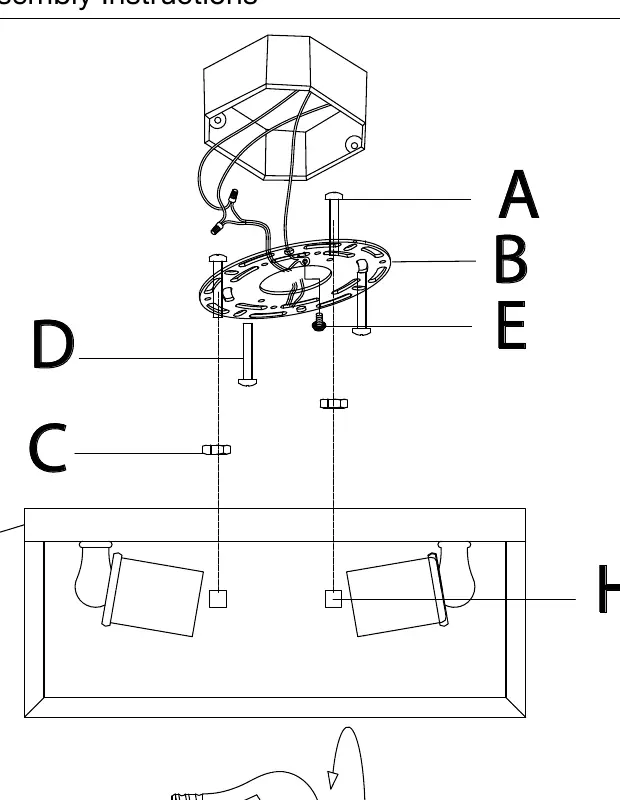

Die Montagezeichnung zeigt die Reihenfolge: Anschlussdose -> Montagehalterung (B) -> Abdeckung (F) -> Dekorative Muttern (H).

Modellkompatibilität

Verwenden Sie nur die in den Spezifikationen der Leuchte angegebenen Leuchtmittel.
Überschreiten Sie nicht die maximale Wattzahl.
