Installationsanleitung für den Wayfair Shapiro 42-flammigen Kronleuchter
Detaillierte Installationsanleitung für den Wayfair Shapiro 42-flammigen Kronleuchter. Erfahren Sie, wie Sie die Deckenhalterung montieren, die Kristalle korrekt anordnen und die Leuchtmittel einsetzen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Wayfair Shapiro Kronleuchter wird in 5 Schritten montiert: Deckenhalterung, Verkabelung, Hauptkörper, Kristallbestückung und Einsetzen der 42 E12-Leuchtmittel. S. 1
Wichtigste Schritte
- Montage der Deckenhalterung und des Hauptkörpers. S. 1
- Anbringen der 532 Kristalle (94x A, 94x B, 94x C, 270x D). S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmittel | 42x E12 | Anzahl und Typ der benötigten Leuchtmittel | S. 1 |
| Durchmesser | 900mm | Breite des Kronleuchters | S. 1 |
| Höhe | 1265mm | Gesamthöhe | S. 1 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht

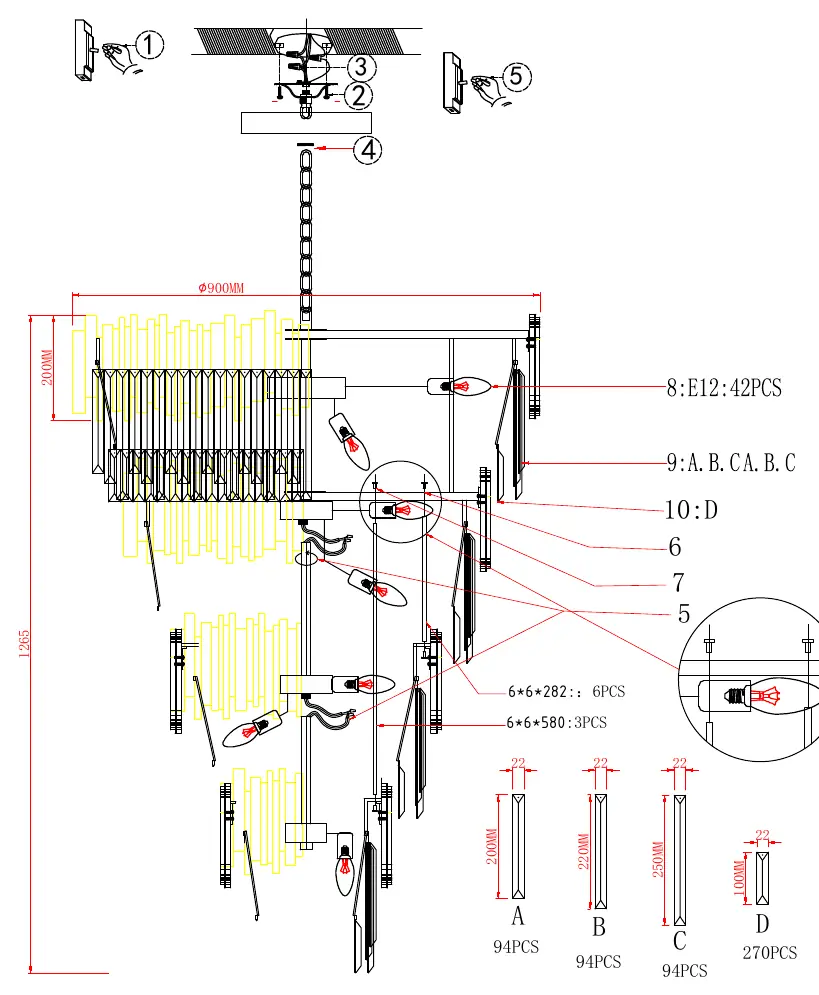

- Installationsdiagramm S. 1
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Diese Anleitung beschreibt die Montage und Installation des Wayfair Shapiro 42-flammigen Kronleuchters. Bitte stellen Sie vor Beginn der Arbeiten sicher, dass die Deckenkonstruktion das Gewicht des Kronleuchters tragen kann und die Stromzufuhr unterbrochen ist.
Montage und Installation
Die Installation erfolgt in fünf wesentlichen Schritten:
- Deckenhalterung: Befestigen Sie die Halterung sicher an der Decke.
- Anschluss: Verbinden Sie die elektrische Verkabelung gemäß den örtlichen Sicherheitsvorschriften.
- Hauptkörper: Hängen Sie den Hauptkörper des Kronleuchters an die Deckenhalterung.
- Kristall-Bestückung: Bringen Sie die Kristalle gemäß dem Bestückungsplan an den vorgesehenen Ebenen an.
- Leuchtmittel: Setzen Sie die 42 E12-Leuchtmittel in die Fassungen ein.
Kristall-Bestückung
Der Kronleuchter erfordert eine präzise Bestückung mit verschiedenen Kristalltypen:
- Typ A: 94 Stück (200mm Länge)
- Typ B: 94 Stück (220mm Länge)
- Typ C: 94 Stück (250mm Länge)
- Typ D: 270 Stück (100mm Länge)
Technische Daten
- Leuchtmittel: 42x E12 Fassungen
- Durchmesser: 900mm
- Gesamthöhe: 1265mm
Herstellerinformationen
Wayfair
Praktische Hilfe
Typische Probleme
Verwenden Sie den Bestückungsplan: Typ A (200mm), B (220mm), C (250mm) und D (100mm) mit den angegebenen Stückzahlen.
Der Kronleuchter benötigt 42 Stück E12-Leuchtmittel. Stellen Sie sicher, dass diese vor der Installation bereitliegen.
Vor der Verwendung
- Prüfen Sie die Tragfähigkeit der Decke.
- Stellen Sie sicher, dass der Stromkreis ausgeschaltet ist.
- Überprüfen Sie den Lieferumfang auf Vollständigkeit der Kristalle (A, B, C, D).
- Stellen Sie sicher, dass 42 E12-Leuchtmittel vorhanden sind.
