Montageanleitung für Wayfair 2072-LP Stagner 5-flammige Kücheninsel-Pendelleuchte

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die sichere Montage und den elektrischen Anschluss der Wayfair 2072-LP Pendelleuchte. Bitte beachten Sie, dass alle Installationsarbeiten von einem qualifizierten Fachmann durchgeführt werden sollten. Schalten Sie vor Beginn der Arbeiten unbedingt die Stromzufuhr am Sicherungskasten ab.

Vorbereitung

Entfernen Sie vorsichtig die Leuchte und das Zubehör aus der Verpackung. Stellen Sie sicher, dass alle Teile vorhanden sind. Die Käfig-Einheit (O) und der Leuchtenkörper (Q) sind bereits vormontiert. Entfernen Sie die alte Leuchte und die alte Montagehalterung von der Decke.

Montage der Leuchte

• Höhenanpassung: Messen Sie die benötigte Länge der Stangen für die gewünschte Aufhängungshöhe. Im Lieferumfang sind drei 12-Zoll-Stangen (M) und eine 6-Zoll-Stange (L) pro Seite enthalten.
• Mindestanforderung: Sie müssen mindestens eine der mitgelieferten 12-Zoll-Stangen (M) auf jeder Seite verwenden.
• Zusammenbau: Fädeln Sie die Kabel durch die Stangen, bevor Sie diese miteinander verschrauben. Verbinden Sie die Stangen mit den Gelenken (I) und befestigen Sie diese an der Deckenhalterung (G).
• Kürzen: Falls Sie die Stangen kürzen müssen, entfernen Sie gleichmäßig Stangen auf beiden Seiten und kürzen Sie die Kabel, wobei Sie mindestens 8 bis 10 Zoll (ca. 20-25 cm) Kabelüberstand für den Anschluss einplanen sollten.

Elektrischer Anschluss

Lassen Sie sich beim Verkabeln von einer zweiten Person unterstützen, die das Gewicht der Leuchte hält.

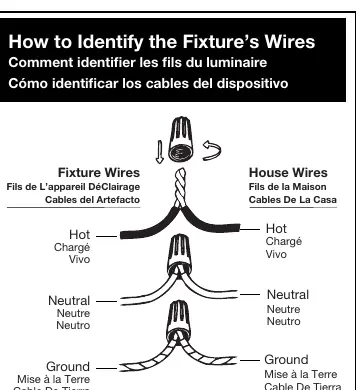

• Verkabelung: Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose:
  • Hot (Phase): Glattes Kabel, schwarzes Kabel oder transparentes Kabel mit schwarzer Innenader.
  • Neutral: Geripptes Kabel, weißes Kabel oder transparentes Kabel mit weißer Innenader.
  • Ground (Erde): Kupfer, blankes Metall, grünes Kabel oder transparentes Kabel mit grüner Innenader.
• Verdrillen Sie die Kabelenden und sichern Sie diese mit einem Kabelverbinder. Achten Sie darauf, dass alle Drehungen in die gleiche Richtung zeigen.
• Falls kein Erdungskabel aus der Hausinstallation vorhanden ist, befestigen Sie das Erdungskabel der Leuchte an der Erdungsschraube (E) der Montagehalterung.

Abschluss der Installation

Schieben Sie die Deckenabdeckung (G) an die Decke und befestigen Sie diese mit der dekorativen Mutter (H). Setzen Sie die Leuchtmittel (nicht im Lieferumfang enthalten) gemäß den Spezifikationen der Leuchte ein. Achten Sie darauf, die maximale Wattzahl nicht zu überschreiten. Schalten Sie den Strom wieder ein und testen Sie die Leuchte.

Empfehlungen zur Platzierung

• Über Kücheninseln: Zentrieren Sie die Leuchte. Verwenden Sie eine Pendelleuchte pro 24 Zoll (ca. 60 cm) Inselbreite. Der Abstand zur Arbeitsplatte sollte mindestens 30 Zoll (ca. 76 cm) betragen.
• Über Esstischen: Der Abstand zur Tischoberfläche sollte mindestens 30 Zoll (ca. 76 cm) betragen. Wählen Sie eine Leuchte, die etwa 12 Zoll (ca. 30 cm) schmaler als die Tischbreite ist.
• In offenen Bereichen: Die Unterkante der Leuchte sollte mindestens 7,5 Fuß (ca. 2,28 m) vom Boden entfernt hängen. Achten Sie auf den Freiraum für sich öffnende Türen.
