Installationsanleitung für Trio Lighting Wandleuchte 2127001XX
Erfahren Sie, wie Sie die Trio Lighting Wandleuchte 2127001XX sicher montieren und anschließen. Diese Anleitung enthält Installationsschritte, technische Daten und Sicherheitshinweise.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Trio Lighting Wandleuchte 2127001XX wird mittels Dübeln an der Wand befestigt und über eine Lüsterklemme an das 230V-Netz angeschlossen. Es ist ein E27-Leuchtmittel mit maximal 40W zu verwenden. S. 2
Wichtigste Schritte
- Strom abschalten S. 1
- Elektrischen Anschluss herstellen S. 2
- Leuchtmittel einsetzen S. 2
Probleme und Lösungen
Leuchte funktioniert nicht
Anschluss der Kabel und Sitz des Leuchtmittels prüfen.
S. 2Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 230V ~ 50Hz | Betriebsspannung | S. 2 |
| Leuchtmittel | 1 x E27 max. 40W | Max. Leistung | S. 2 |
| Schutzart | IP20 | Innenbereich | S. 2 |
| Mindestabstand | 0,4 m | Abstand zu Objekten | S. 2 |
Wo es im PDF steht
- Sicherheitshinweise S. 1
- Montageanleitung S. 2
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Diese Anleitung dient der sicheren Montage und Inbetriebnahme der Trio Lighting Wandleuchte 2127001XX. Bitte lesen Sie vor Beginn der Arbeiten alle Sicherheitshinweise sorgfältig durch.
Sicherheitshinweise
- Vor Beginn der Montagearbeiten muss die Stromzufuhr unterbrochen werden.
- Die Leuchte ist für den Innenbereich geeignet (IP20).
- Beachten Sie den Mindestabstand von 0,4 m zu angestrahlten Objekten.
- Die Installation darf nur durch qualifiziertes Personal erfolgen, falls erforderlich.

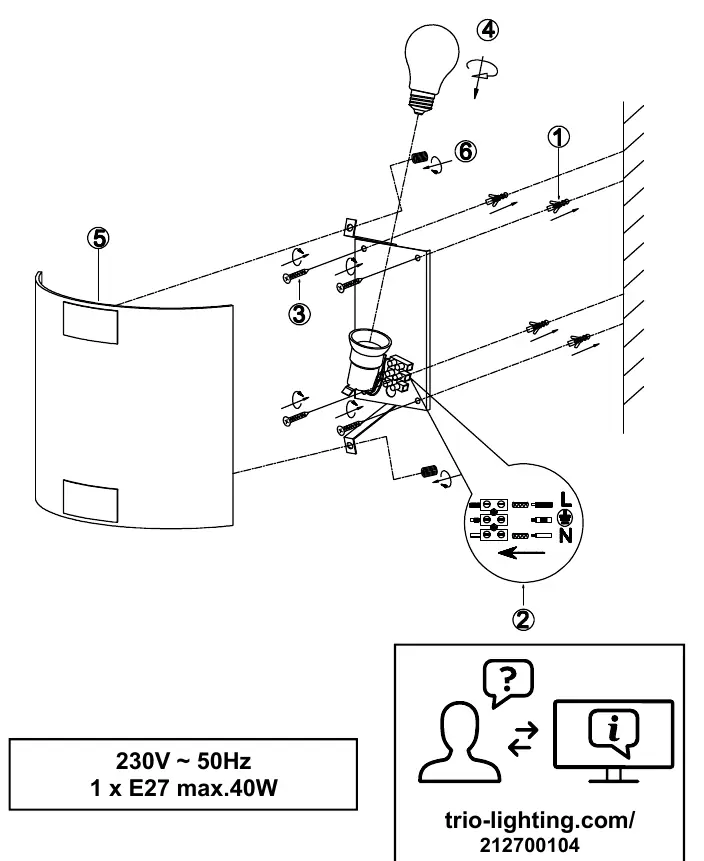

Montage und Anschluss
- Vorbereitung: Stellen Sie sicher, dass die Wand für die Montage geeignet ist und die Stromversorgung abgeschaltet ist.
- Befestigung: Markieren Sie die Bohrlöcher an der Wand, bohren Sie diese und setzen Sie die Dübel ein. Befestigen Sie die Halterung der Leuchte mit den beiliegenden Schrauben an der Wand.
- Elektrischer Anschluss: Verbinden Sie die Stromkabel mit der Lüsterklemme der Leuchte. Achten Sie auf die korrekte Zuordnung von Phase (L), Neutralleiter (N) und Schutzleiter (Erdung).
- Fertigstellung: Setzen Sie das Leuchtmittel (E27, max. 40W) in die Fassung ein.
Technische Daten
- Spannung: 230V ~ 50Hz
- Leuchtmittel: 1 x E27, max. 40W
- Schutzart: IP20
- Mindestabstand: 0,4 m
Praktische Hilfe
Typische Probleme
Leuchte leuchtet nicht
Überprüfen Sie, ob das Leuchtmittel korrekt eingedreht ist und ob die Stromverbindung (L, N, Erdung) fest in der Lüsterklemme sitzt.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten
- Geeignetes Werkzeug (Bohrer, Schraubendreher) bereitlegen
- Leuchtmittel (E27, max. 40W) bereithalten
- Montageort auf Eignung prüfen (Mindestabstand 0,4 m)
