Installationsanleitung für Wayfair 1920S Kronleuchter

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält die notwendigen Schritte zur Montage und elektrischen Installation des Wayfair 1920S Kronleuchters. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten zwingend unterbrochen werden. Sollten Sie keine Erfahrung mit Elektroinstallationen haben, wird dringend empfohlen, einen qualifizierten Elektriker mit der Montage zu beauftragen.

Sicherheitshinweise

• Installieren oder verwenden Sie die Leuchte nicht, wenn Teile fehlen oder beschädigt sind.
• Stellen Sie sicher, dass vor Beginn der Verkabelung der Strom am Hauptsicherungskasten ausgeschaltet ist.
• Es dürfen keine blanken Drähte außerhalb der Kabelverbinder freiliegen.
• Die gesamte Verkabelung muss den nationalen und lokalen elektrischen Vorschriften entsprechen.

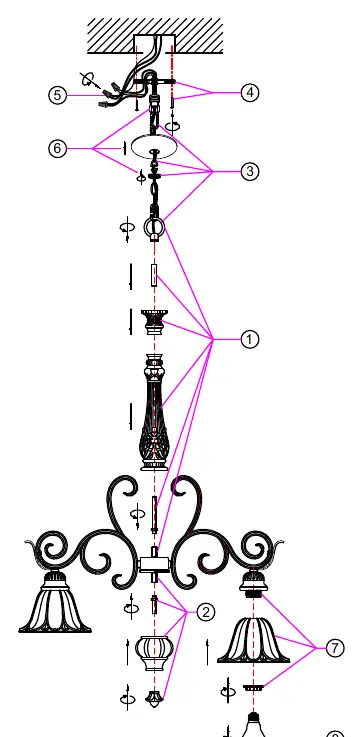

Schritt-für-Schritt-Installation

1. Befestigen Sie das Gewinderohr mit einer Mutter am Anschlussstück. Fädeln Sie nacheinander das Mittelstück, den Fassungscup und das Rundrohr auf das Rohr und sichern Sie es mit einem Aufhängering.
2. Befestigen Sie ein weiteres Gewinderohr mit einer Mutter an einem Anschlussstück. Fädeln Sie die kürbisförmige Metallkugel auf das Rohr und sichern Sie diese mit dem dekorativen Endstück.
3. Lösen Sie das Kettenglied, um die Ketten- und Kabellänge anzupassen. Fädeln Sie das Kabel durch die Kette, das Kristalloberteil und den Baldachin. Verbinden Sie ein Ende der Kette mit der Schraubringschlaufe und das andere Ende mit dem Aufhängering der Leuchte.
4. Befestigen Sie die Montagehalterung mit den mitgelieferten Schrauben an einer UL-gelisteten Anschlussdose.
5. Verkabelung: Verbinden Sie den schwarzen (stromführenden) Draht mit dem schwarzen Draht, den weißen (neutralen) Draht mit dem weißen Draht und den Erdungsdraht mit der Erdungsklemme unter Verwendung von Kabelverbindern. Stellen Sie sicher, dass keine blanken Leiter außerhalb der Kabelverbinder oder der Anschlussdose verbleiben.
6. Befestigen Sie den Baldachin mit der Schraubringschlaufe an der Montagehalterung.
7. Platzieren Sie den Glasschirm über der Fassung und sichern Sie ihn mit dem Sicherungsring.
8. Setzen Sie das Leuchtmittel in die Fassung ein (Leuchtmittel nicht im Lieferumfang enthalten). Achten Sie darauf, die maximale Wattzahl nicht zu überschreiten.
9. Schalten Sie den Strom wieder ein und testen Sie die Leuchte auf ordnungsgemäße Funktion.
