Installationsanleitung für Wayfair 2090-WSC Wandleuchte

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die sichere Installation der Wayfair 2090-WSC Wandleuchte. Die Installation sollte ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Stellen Sie vor Beginn der Arbeiten sicher, dass die Stromzufuhr am Sicherungskasten vollständig unterbrochen ist.

Vorbereitung

• Schalten Sie den Strom am Sicherungskasten aus.
• Entfernen Sie die alte Leuchte und die vorhandene Montagehalterung von der Wand.
• Packen Sie die neue Leuchte vorsichtig aus und stellen Sie sicher, dass alle Teile vorhanden sind.
• Prüfen Sie die Montagehalterung (A) und lösen Sie diese gegebenenfalls von der Rückplatte (D), indem Sie die kleinen Schrauben (C) entfernen.

Verkabelung

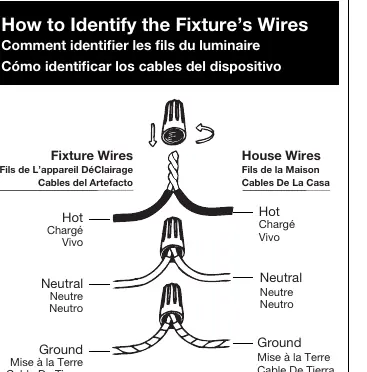

Verwenden Sie den beiliegenden Schaltplan zur Identifizierung der Kabel:

• Phase (Hot): Glattes, schwarzes oder transparentes Kabel mit schwarzer Innenader.
• Neutral (Neutral): Geripptes, weißes oder transparentes Kabel mit weißer Innenader.
• Erde (Ground): Kupferfarbenes, blankes, grünes oder transparentes Kabel mit grüner Innenader.

Verbinden Sie die entsprechenden Kabel der Leuchte mit den Stromkabeln aus der Wandanschlussdose. Verdrillen Sie die Kabelenden und sichern Sie diese mit einem Kabelverbinder. Achten Sie darauf, dass alle Verdrillungen in die gleiche Richtung zeigen. Falls kein Erdungskabel aus der Wanddose vorhanden ist, befestigen Sie das Erdungskabel der Leuchte an der Erdungsschraube (E) der Montagehalterung.

Montage der Leuchte

1. Befestigen Sie die Montagehalterung (A) mit den Montageschrauben (B) an der Anschlussdose. Achten Sie darauf, dass die seitlichen Löcher waagerecht und parallel zum Boden ausgerichtet sind.
2. Führen Sie die Hauskabel durch die Mitte der Montagehalterung (A).
3. Setzen Sie die Rückplatte (D) auf die Montagehalterung (A) und richten Sie die Löcher aus.
4. Sichern Sie die Rückplatte mit den kleinen Schrauben (C).
5. Setzen Sie ein geeignetes Leuchtmittel (nicht im Lieferumfang enthalten) in die Fassung (F) ein. Beachten Sie die maximale Wattzahl.
6. Platzieren Sie den Glasschirm (G) über der Kappe (H) des Leuchtenkörpers.
7. Schalten Sie den Strom wieder ein und testen Sie die Leuchte.

Tipps zur Platzierung

Für eine optimale Beleuchtung beachten Sie folgende Empfehlungen:

• Über Kücheninseln: Zentrieren Sie die Leuchte. Bei mehreren Leuchten sollte eine Leuchte pro 60 cm (24 Zoll) Inselbreite verwendet werden. Der Abstand zur Arbeitsplatte sollte mindestens 76 cm (30 Zoll) betragen.
• Über Esstischen: Der Abstand zwischen Leuchte und Tisch sollte mindestens 76 cm (30 Zoll) betragen. Die Leuchte sollte 30 cm (12 Zoll) schmaler als die Tischbreite sein.
• In offenen Bereichen: Die Unterkante der Leuchte sollte mindestens 2,3 Meter (7,5 Fuß) über dem Boden hängen. Achten Sie auf den Schwenkbereich von Türen.
