Bedienungsanleitung für Warrior 135PHS12 / 135PHA12 Elektro-Seilwinde

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für die Warrior 135PHS12 und 135PHA12 Elektro-Seilwinde. Die Seilwinde ist für den intermittierenden Betrieb ausgelegt und darf nicht zum Heben von Personen oder als Hebezeug verwendet werden. Vor der Inbetriebnahme müssen alle Sicherheitsvorkehrungen gelesen und verstanden werden, um Verletzungen oder Sachschäden zu vermeiden.

Produktbeschreibung und Komponenten

Die Seilwinde besteht aus folgenden Hauptkomponenten:

• Motor: Angetrieben durch eine 12/24V Batterie.
• Windentrommel: Speichert das Drahtseil.
• Drahtseil: Galvanisiertes Flugzeugkabel für die Nennlast.
• Rollenfenster (Fairlead): Führt das Seil und minimiert Abrieb.
• Kupplung (Free Spooling Clutch): Ermöglicht das manuelle Abrollen des Seils (CLUTCH OUT) oder das Einrasten für den Betrieb (CLUTCH IN).
• Fernbedienung: Ermöglicht die Steuerung aus sicherer Entfernung.

Montage und Installation

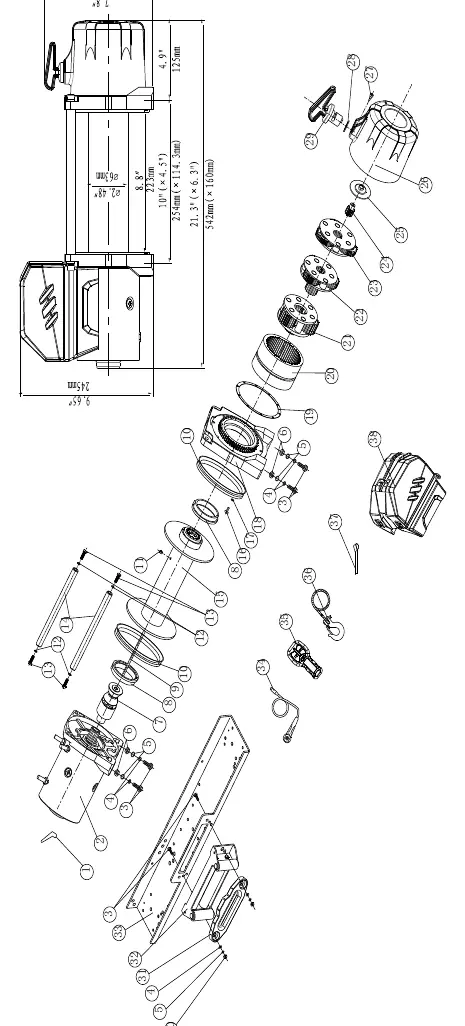

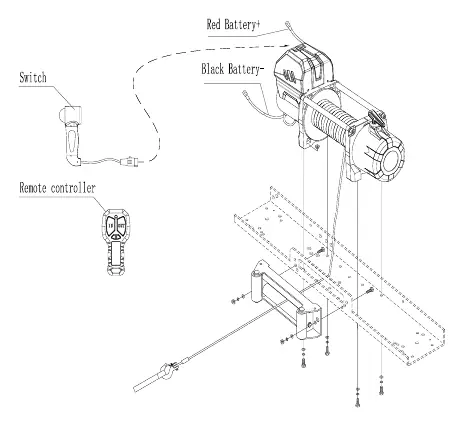

Die Seilwinde verfügt über ein Standard-Bohrbild. Stellen Sie sicher, dass die Montagefläche flach ist, um eine korrekte Ausrichtung der Hauptsektionen (Motor, Trommel, Getriebe) zu gewährleisten.

1. Montieren Sie das Rollenfenster mit den mitgelieferten Schrauben, Unterlegscheiben und Muttern am Montagekanal.
2. Befestigen Sie die Seilwinde am Montagekanal. Ziehen Sie dazu die Kupplung auf "CLUTCH OUT", ziehen Sie etwas Seil heraus und führen Sie es durch das Rollenfenster.
3. Verbinden Sie die Batterie- und Motorkabel gemäß dem Schaltplan.
4. Prüfen Sie die korrekte Trommelrotation: Schalten Sie die Kupplung auf "CLUTCH IN", drücken Sie den "Out"-Knopf. Wenn die Trommel einzieht statt auszugeben, müssen die Kabel am Motor getauscht werden.

Betrieb der Seilwinde

Befolgen Sie diese Schritte für einen sicheren Betrieb:

• Tragen Sie immer Handschuhe beim Umgang mit dem Seil.
• Verwenden Sie eine Umlenkrolle (Snatch Block) bei Lasten über 70% der Nennkapazität, um die Last auf das Seil zu reduzieren.
• Lassen Sie den Fahrzeugmotor während des Betriebs laufen, um die Batterie zu schonen.
• Legen Sie bei schweren Lasten eine Decke oder Jacke über das Seil, um bei einem eventuellen Riss die Energie zu dämpfen.
• Achten Sie darauf, dass immer mindestens 5 Wicklungen Seil auf der Trommel verbleiben.

Wartung

• Überprüfen Sie regelmäßig den festen Sitz aller Befestigungsschrauben und elektrischen Anschlüsse.
• Halten Sie die Seilwinde sauber und frei von Schmutz oder Korrosion.
• Das Getriebe ist werkseitig mit Hochtemperatur-Lithiumfett geschmiert und versiegelt; eine interne Schmierung ist nicht erforderlich.
• Ersetzen Sie ein beschädigtes oder ausgefranstes Seil sofort durch ein Original-Ersatzteil.

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

• Motor läuft nicht: Schalterverbindung prüfen, Batteriekabel festziehen, Schalter oder Motor auf Defekte prüfen.
• Trommel dreht nicht: Kupplung prüfen, ob sie vollständig eingerastet ist.
• Motor überhitzt: Seilwinde zu lange unter Last betrieben; abkühlen lassen.
• Motor läuft nur in eine Richtung: Batteriekabel oder Motorkabel auf Korrosion prüfen und reinigen.
