Bedienungsanleitung für DK2 Hydraulische Winde 10HYW, 15HYW, 20HYW
Erfahren Sie, wie Sie die DK2 Hydraulikwinde (10HYW, 15HYW, 20HYW) sicher installieren, anschließen und warten. Detaillierte Anleitungen zu Hydraulik- und Elektroanschlüssen sowie Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung

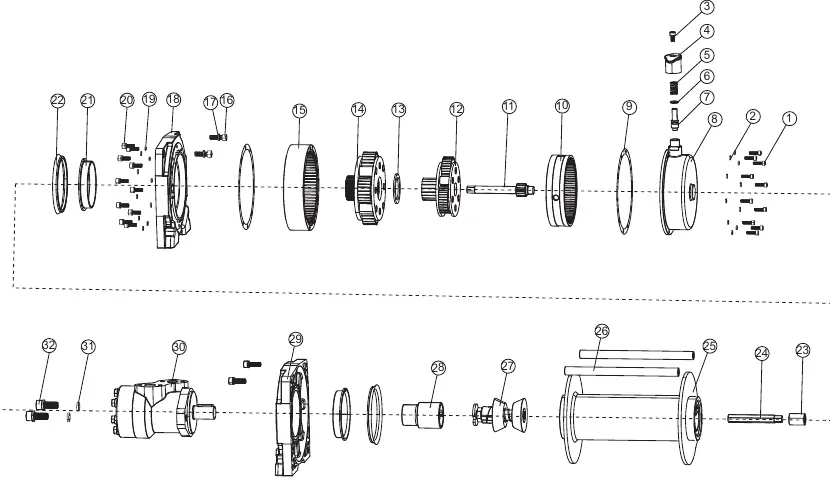

Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für die DK2 Hydraulikwinden der Serien 10HYW, 15HYW und 20HYW. Die Winde ist vollständig abgedichtet und kann unter Wasser verwendet werden. Achten Sie bei der Bedienung stets darauf, dass mindestens 5 Wicklungen des Kabels auf der Trommel verbleiben, um ein Abreißen zu verhindern.
Sicherheitshinweise
- Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.
- Tragen Sie bei der Arbeit stets eine Schutzbrille, Gehörschutz und Handschuhe.
- Verwenden Sie die Winde niemals, um Personen zu heben oder Lasten über Personen zu bewegen.
- Überprüfen Sie das Kabel vor jedem Gebrauch auf Anzeichen von Schwäche, Knoten oder Knicken.
- Sichern Sie das Fahrzeug, bevor Sie die Winde verwenden.
Installation
Winde montieren
Montieren Sie die Winde an einem stabilen Teil des Fahrzeugs (vorne oder hinten), das die volle Nennlast gleichmäßig verteilen kann. Verwenden Sie hochfeste Schrauben zur Befestigung.
Hydraulik- und Elektroanschlüsse
Die Winde bezieht ihren Druck von der Servolenkungspumpe des Fahrzeugs oder einer separaten Hydraulikpumpe. Die Anschlüsse (A, B, P, T) müssen gemäß dem Hydraulikschaltplan vorgenommen werden. Achten Sie darauf, dass Schläuche nicht an heißen (z. B. Auspuffkrümmer) oder vibrierenden Oberflächen reiben. Das Solenoid-Ventilsystem wird über einen 3-poligen Stecker angeschlossen. Die Stromversorgung erfolgt über die 12/24V-Batterie.
Betrieb
Stellen Sie sicher, dass die Kupplung vollständig eingerastet ist, bevor Sie die Winde betätigen. Zum Abwickeln des Kabels die Kupplung auf "OUT" stellen. Nach dem Einhaken die Kupplung wieder auf "IN" stellen. Betätigen Sie die Winde niemals unter schwerer Last, wenn kein Balance-Ventil installiert ist.
Wartung
- Schmieren Sie bewegliche Teile bei Bedarf mit Hochtemperatur-Lithiumfett.
- Überprüfen Sie das Kabel regelmäßig auf Anzeichen von Verschleiß.
- Bei einem Kabelwechsel muss das neue Kabel unter einer Last von mindestens 10% der Nennzugkraft auf die Trommel gewickelt werden, um ein Einschneiden der Lagen zu verhindern.
Praktische Hilfe
Typische Probleme
Winde dreht sich nicht
Überprüfen Sie die elektrischen Anschlüsse, stecken Sie die Handsteuerung vollständig ein und ziehen Sie die Kabelverbindungen fest.
Motor läuft, aber Trommel dreht sich nicht
Die Kupplung ist nicht eingerastet. Stellen Sie die Kupplung auf die Position "CLUTCH IN".
Winde läuft langsam oder ohne normale Kraft
Überprüfen Sie den Flüssigkeitsstand im System, stellen Sie sicher, dass das Balance-Ventil korrekt angeschlossen ist, oder prüfen Sie die Pumpe auf Defekte.
Handsteuerung arbeitet in umgekehrter Richtung
Tauschen Sie die blauen und gelben Kabelanschlüsse am Solenoid des Richtungsventils.
Vor der Verwendung
- Überprüfen Sie den Hydraulikflüssigkeitsstand.
- Stellen Sie sicher, dass die Kupplung vollständig eingerastet ist.
- Vergewissern Sie sich, dass mindestens 5 Wicklungen Kabel auf der Trommel sind.
- Prüfen Sie das Kabel auf Beschädigungen.
- Sichern Sie das Fahrzeug gegen Wegrollen.
Technische Daten in der Praxis
- Single line pull
- Maximale Zugkraft der Winde bei einer Lage Kabel auf der Trommel.
Abbildungen und Diagramme

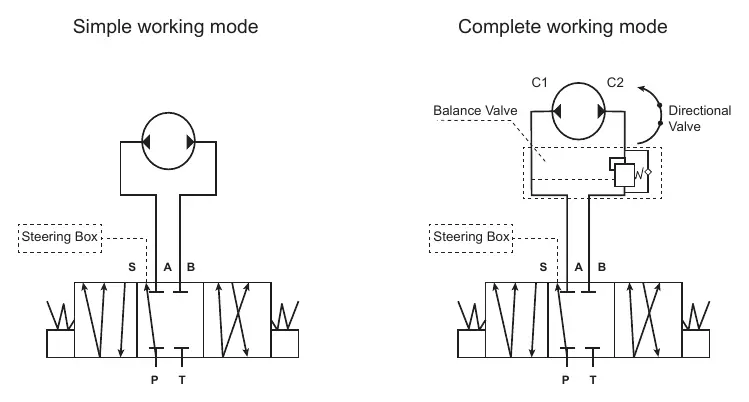

- Hydraulik-Prinzipdiagramm: Zeigt den Unterschied zwischen einfachem und vollständigem Arbeitsmodus.

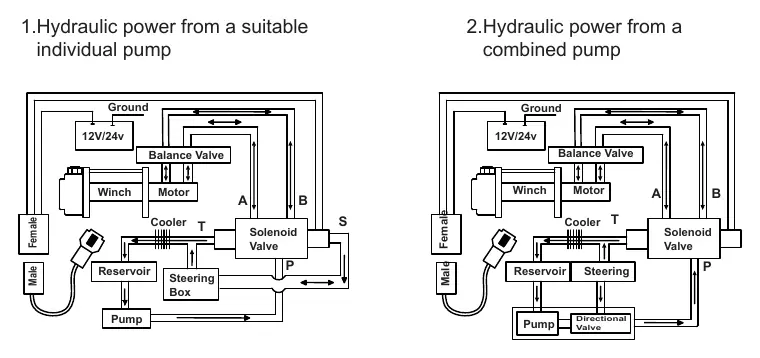

- Installationsillustration: Zeigt die Verbindung von Pumpe, Reservoir, Lenkgetriebe und Windenventilen.

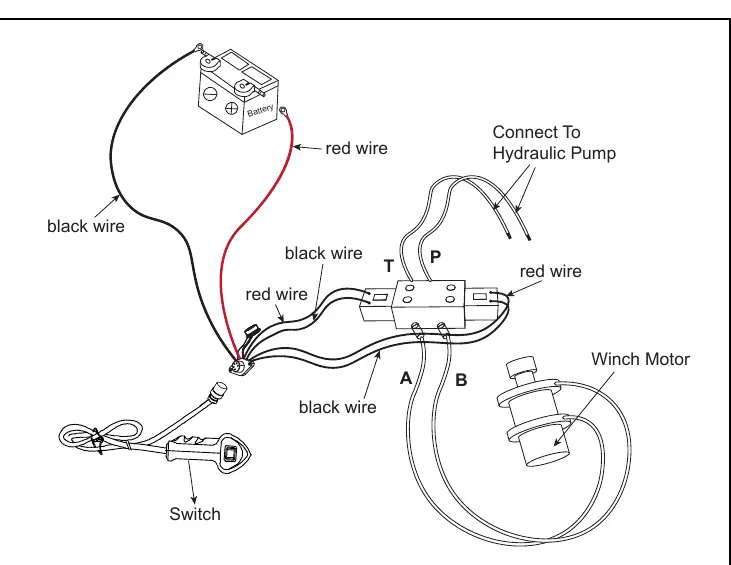

- Hydraulische Verkabelung: Zeigt den Anschluss der Batterie, des Schalters und des Windenmotors.
Modellkompatibilität
- Kompatibel mit 12V und 24V Systemen.
- Winde ist vollständig abgedichtet und für den Unterwassereinsatz geeignet.
- Erfordert eine Hydraulikpumpe (entweder fahrzeugeigene Servolenkungspumpe oder separate Pumpe).
