Serviceanleitung für Anhänger-Kabelbaum-Konverter Toyota Tacoma
Offizielle Serviceanleitung für den Austausch des Anhänger-Kabelbaum-Konverters bei Toyota Tacoma (1999-2000) im Rahmen der Special Service Campaign 10H. Enthält VIN-Bereiche, Ablaufdiagramm und Teileliste.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument beschreibt das Verfahren für die Special Service Campaign 10H, die den Austausch des Anhänger-Kabelbaum-Konverters bei bestimmten Toyota Tacoma-Fahrzeugen (Modelljahre 1999-2000) betrifft. Die Durchführung erfordert eine Überprüfung der Fahrzeugberechtigung anhand der VIN-Nummer und des installierten Zubehörs.
Ablauf der Serviceaktion
Der Prozess folgt einem festgelegten Ablaufdiagramm:
- Berechtigung prüfen: Überprüfen Sie den VIN-Bereich, den Status der SSC-Vervollständigung und den TDN/TIS-Status. Wenn das Fahrzeug nicht berechtigt ist, sind keine weiteren Maßnahmen erforderlich.
- Ausstattung prüfen: Stellen Sie fest, ob eine Toyota-Anhängerkupplung und der betroffene Toyota-Anhänger-Kabelbaum-Konverter installiert sind. Wenn nicht, ist keine Aktion erforderlich.
- Austausch: Führen Sie den Austausch des Konverters gemäß den spezifischen Anweisungen durch.
- Funktionsprüfung: Führen Sie eine Funktionsprüfung des neuen Konverters durch. Bei Fehlern (NG) ist eine Reparatur erforderlich.
- Abschluss: Reichen Sie den SSC-Antrag ein, bringen Sie das SSC-Vervollständigungsschild an und übergeben Sie das Fahrzeug an den Kunden.
Betroffene Fahrzeuge
Die Serviceaktion betrifft spezifische VIN-Bereiche für die Modelljahre 1999 und 2000 des Toyota Tacoma. Bitte konsultieren Sie die VIN-Tabelle in der vollständigen Anleitung, um sicherzustellen, dass das Fahrzeug in den betroffenen Bereich (VDS und VIN-Nummer) fällt.
Vorbereitung und Teile
Für den Austausch wird das Trailer Harness Kit (Teilenummer 08921-04850) benötigt. Stellen Sie sicher, dass dieses Kit vor Beginn der Arbeiten vollständig vorhanden ist. Als Werkzeug sind Standard-Handwerkzeuge ausreichend.
Komponenten
Der Anhänger-Kabelbaum-Konverter befindet sich in der Nähe der Anhängerkupplung am Heck des Fahrzeugs. Die Verkabelung umfasst Anschlüsse für Masse (GND), Rücklicht (TAIL), linkes Stopplicht (L+STOP) und rechtes Stopplicht (R+STOP).
Praktische Hilfe
Typische Probleme
Fahrzeug ist nicht für die Serviceaktion berechtigt.
Überprüfen Sie den VIN-Bereich und den Status der Serviceaktion (SSC) über TDN/TIS. Wenn das Fahrzeug nicht gelistet ist, sind keine Maßnahmen erforderlich.
Keine Toyota-Anhängerkupplung installiert.
Das Fahrzeug benötigt keine weitere Aktion im Rahmen dieser Servicekampagne.
Funktionsprüfung nach Austausch schlägt fehl (NG).
Führen Sie eine gezielte Reparatur der Verkabelung oder Anschlüsse durch, bis die Funktionsprüfung erfolgreich (OK) verläuft.
Vor der Verwendung
- VIN-Bereich gemäß Tabelle in der Anleitung prüfen.
- Status der Serviceaktion (SSC) über TDN/TIS verifizieren.
- Vorhandensein einer Toyota-Anhängerkupplung am Fahrzeug prüfen.
- Vorhandensein des betroffenen Toyota-Kabelbaum-Konverters prüfen.
- Trailer Harness Kit (Teilenummer 08921-04850) bereitlegen.
- Standard-Handwerkzeuge bereitlegen.
Abbildungen und Diagramme
- Das Diagramm auf Seite 4 zeigt den Lieferumfang des Trailer Harness Kits, einschließlich Konverter, Kabelbaum, Kabelbindern, Isolierblock und Schaumstoffband.

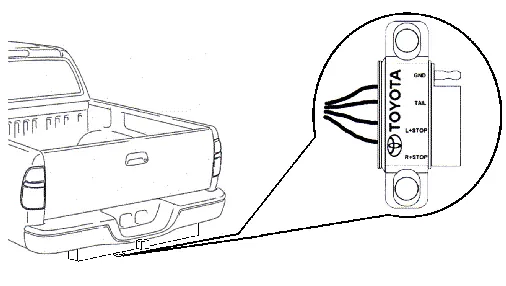

- Das Diagramm auf Seite 5 zeigt die Position des Konverters am Heck des Fahrzeugs und die Belegung der Kabel (GND, TAIL, L+STOP, R+STOP).
Modellkompatibilität
- Nur für Toyota Tacoma der Modelljahre 1999-2000.
- Nur Fahrzeuge mit installierter Toyota-Anhängerkupplung und dem betroffenen Kabelbaum-Konverter sind betroffen.
