Bedienungsanleitung für Vevor 12V DC Elektro-Seilwinde
Erfahren Sie, wie Sie Ihre Vevor 12V DC Elektro-Seilwinde sicher montieren, anschließen und bedienen. Diese Anleitung enthält wichtige Sicherheitshinweise, Wartungstipps und eine Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Seilwinde ist für den Einsatz an Fahrzeugen zur Selbstbergung konzipiert. Der sichere Betrieb erfordert eine voll geladene Batterie und eine korrekte Installation. Beachten Sie unbedingt den Betriebszyklus von 50 Sekunden, um eine Überhitzung des Motors zu vermeiden. Die Winde darf niemals zum Heben oder Transportieren von Personen verwendet werden.
Sicherheitshinweise
- Tragen Sie beim Umgang mit dem Seil immer Lederhandschuhe.
- Halten Sie während des Betriebs einen Sicherheitsabstand ein (mindestens das 1,5-fache der Seillänge).
- Treten Sie niemals über das gespannte Seil.
- Stellen Sie sicher, dass die Kupplung bei Nichtgebrauch gelöst (Freespool) und während des Betriebs vollständig eingerastet (Engaged) ist.
- Verwenden Sie niemals die Winde, wenn das Seil ausgefranst oder beschädigt ist.

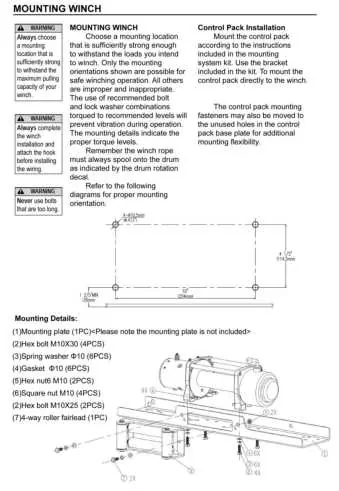

Montage der Seilwinde
Die Winde muss auf einem geeigneten Stahlrahmen montiert werden. Achten Sie auf eine ebene Fläche, damit Motor, Seiltrommel und Getriebegehäuse korrekt ausgerichtet sind. Verwenden Sie für die Befestigung 3/8" UNC x 1-1/4" Edelstahlschrauben und Federringe. Stellen Sie sicher, dass die Montagevorrichtung für die Nennlast der Winde ausgelegt ist.
Elektrischer Anschluss
Der Anschluss erfolgt gemäß dem beiliegenden Schaltplan. Verbinden Sie die kurzen Kabel (B', C', D') mit den entsprechenden Anschlüssen (B, C, D) am Motor. Das dünne schwarze Kabel (a') wird mit dem unteren Anschluss (A) verbunden. Das lange schwarze Kabel (1,8 m) verbindet den unteren Anschluss (A) mit dem Minuspol der Batterie. Das lange rote Kabel wird mit dem Pluspol der Batterie verbunden.
Bedienung
Die Kupplung verfügt über zwei Positionen: FREESPOOL (zum schnellen Abrollen des Seils) und ENGAGED (für den Zugbetrieb). Starten Sie vor dem Betrieb den Fahrzeugmotor und lassen Sie ihn im Leerlauf laufen, um die Batterie zu schonen. Bedienen Sie die Winde über die Handsteuerung oder die Funkfernbedienung. Achten Sie darauf, dass das Seil gleichmäßig auf die Trommel aufgewickelt wird.
Wartung und Pflege
- Verwenden Sie die Winde mindestens einmal im Monat, um Feuchtigkeit durch Wärmeentwicklung zu beseitigen.
- Überprüfen Sie regelmäßig alle Schrauben und Verbindungen auf festen Sitz.
- Schmieren Sie das Seil regelmäßig mit leichtem Kriechöl.
- Bei starker Verschmutzung oder Wassereintritt sollte das Getriebe neu gefettet werden.
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Winde funktioniert nicht
Batterie prüfen (muss voll geladen sein), Verkabelung gemäß Schaltplan kontrollieren, Anschlüsse auf Korrosion prüfen, Handsteuerung auf Beschädigungen untersuchen.
Motor wird zu heiß
Betriebszyklus von 50 Sekunden einhalten und Abkühlzeit gewähren. Verkabelung auf ausreichenden Querschnitt prüfen.
Winde läuft in falsche Richtung
Spulrichtung des Kabels auf der Trommel prüfen, Verkabelung gemäß Schaltplan kontrollieren.
Winde arbeitet langsam
Batterieladung und Ladesystem des Fahrzeugs überprüfen.
Vor der Verwendung
- Batterie auf vollen Ladezustand prüfen.
- Lederhandschuhe zum Schutz der Hände tragen.
- Kupplung auf 'ENGAGED' (Eingekuppelt) stellen.
- Seil auf Beschädigungen oder Ausfransungen prüfen.
- Sicherstellen, dass mindestens 5 Wicklungen auf der Trommel verbleiben.
- Fahrzeugmotor starten und im Leerlauf laufen lassen.
Technische Daten in der Praxis
- 50s Duty Cycle
- Maximale kontinuierliche Betriebsdauer, danach muss der Motor abkühlen.
- 5 Wicklungen
- Mindestanzahl an Seilwicklungen, die immer auf der Trommel verbleiben müssen.
Abbildungen und Diagramme
- Schaltplan: Zeigt die korrekte Verkabelung der Terminals A, B, C, D am Motor mit der Steuerbox und der Batterie.
- Montagezeichnung: Illustriert das 4-Punkt-Fußmontagesystem und die Anordnung der Schrauben.
Modellkompatibilität
- Nicht für Hebeanwendungen geeignet.
- Nicht zum Transport von Personen verwenden.
- Nur für 12V-Fahrzeugsysteme geeignet.
