Bedienungsanleitung für HaulMaster 12V Elektrischer A-Rahmen-Anhängerheber

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält Sicherheitswarnungen, Montageanweisungen, Betriebsabläufe und Wartungshinweise für den HaulMaster 12V elektrischen A-Rahmen-Anhängerheber. Lesen Sie vor der Verwendung unbedingt alle Sicherheitshinweise. Der Heber ist ausschließlich für A-Rahmen-Anhänger konzipiert und darf nicht überlastet werden.

Technische Daten

• Gewichtskapazität: 3.500 lb (ca. 1.587 kg)
• Hubweg: 22-1/2 Zoll
• Hubbereich: 9 bis 31-1/2 Zoll
• Anwendung: Nur für A-Rahmen-Anhänger

Montage

Der Heber muss sicher an einem A-Rahmen-Anhänger montiert werden. Stellen Sie sicher, dass der Untergrund eben und fest ist.

1. Sichern Sie den Anhänger mit Unterlegkeilen und stützen Sie den A-Rahmen mit Unterstellböcken ab.
2. Trennen Sie das Massekabel der Anhängerbatterie.
3. Entfernen Sie den vorhandenen Heber, falls vorhanden.
4. Entfernen Sie den Sicherungsstift und schieben Sie den Fuß heraus.
5. Entfernen Sie Farbe an den Bolzenlöchern am Heber und am Anhängerrahmen, um eine gute elektrische Erdung zu gewährleisten.
6. Setzen Sie den Heber in die Öffnung ein, sodass das Motorgehäuse nach vorne zeigt.
7. Sichern Sie die Montageplatte mit den mitgelieferten Schrauben, Muttern und Unterlegscheiben. Verwenden Sie einen Drehmomentschlüssel.
8. Setzen Sie den Fuß und den Sicherungsstift wieder ein.

Verkabelung

Der Heber verfügt über einen eingebauten Schutzschalter, der bei zu hoher Stromstärke automatisch auslöst und zurücksetzt.

• Schwarzes Kabel: Direkt an den Pluspol (+) der Batterie anschließen.
• Weißes Kabel: An den Minuspol (-) der Batterie anschließen.
• Trennen Sie vor der Verkabelung immer das Massekabel der Batterie.

Bedienung

Elektrischer Betrieb

1. Stellen Sie sicher, dass der Heber korrekt verkabelt ist.

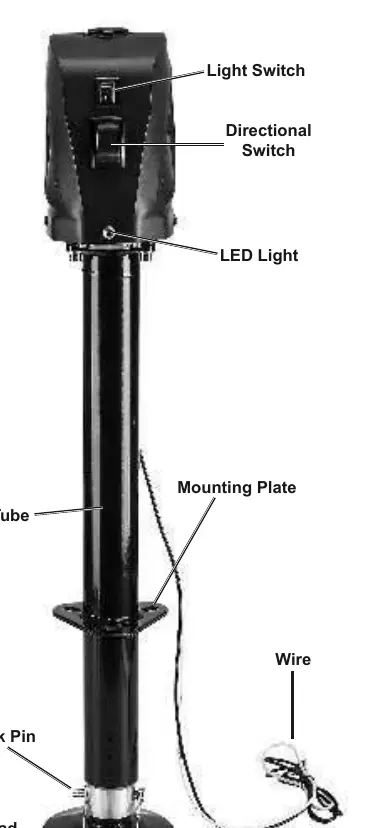

2. Schalten Sie bei Bedarf die LED-Leuchten ein.
3. Drücken Sie den Richtungsschalter nach oben, um den Anhänger anzuheben, oder nach unten, um ihn abzusenken.
4. Hinweis: Lassen Sie den Schalter los, wenn der Motor langsamer wird oder abschaltet, um Schäden zu vermeiden. Warten Sie 15 Sekunden, bevor Sie den Heber erneut betätigen.

Manueller Betrieb

1. Trennen Sie die Stromversorgung zum Heber.
2. Entfernen Sie die Schutzkappe oben am Heber, um die Antriebswelle freizulegen.
3. Setzen Sie die Kurbel auf die Antriebswelle.
4. Drehen Sie die Kurbel gegen den Uhrzeigersinn zum Anheben und im Uhrzeigersinn zum Absenken.

Wartung und Pflege

• Vor jedem Gebrauch: Prüfen Sie das Gerät auf lose Schrauben, Fehlstellungen, Risse oder beschädigte Teile.
• Nach Gebrauch: Wischen Sie die Außenflächen mit einem sauberen Tuch ab.
• Salzwasser: Wenn der Heber Salzwasser ausgesetzt war, sofort mit Süßwasser abwaschen und bewegliche Teile mit leichtem Öl schmieren.
• Reparaturen: Alle Reparaturen sollten von qualifiziertem Fachpersonal mit identischen Ersatzteilen durchgeführt werden.
